台达DVP系列可编程逻辑控制器三维建模作品

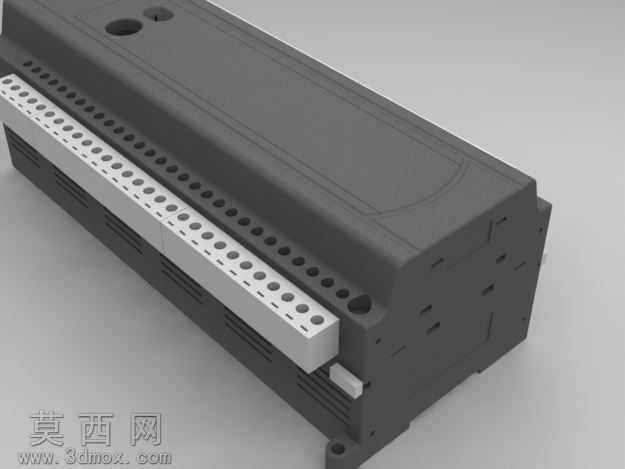

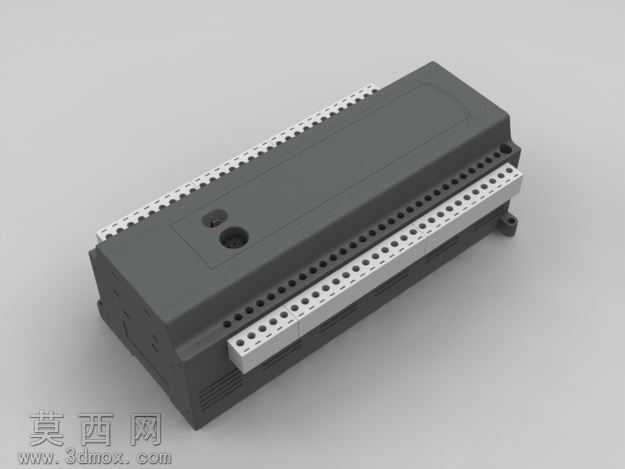

本作品针对台达DVP60ES200R-T型号可编程逻辑控制器开展全参数化三维建模，建模过程严格参照实物测绘尺寸与官方公开的产品规格参数，在CATIA V5 R17环境下完成全流程构建，确保模型各部分尺寸公差控制在合理范围内，可直接用于工控系统布局仿真、设备装配干涉校验、教学演示等场景。建模初期先梳理PLC整体结构逻辑，将产品拆分为上壳体、下壳体、接线端子排、状态指示灯区、通讯接口预留位、安装固定卡扣六大核心模块，采用自底向上的装配建模思路，先逐个完成单个零件的特征构建，再通过装配约束完成整体拼接，避免整体建模带来的特征混乱、参数难以修改的问题。壳体部分采用抽壳特征构建主体壁厚，表面的散热格栅通过阵列特征完成均匀排布，既还原实物的散热结构设计，也保证模型面数处于合理区间，不会出现过多冗余面影响后续调用；壳体表面的固定螺丝孔、品牌标识凹槽、状态指示灯开孔均采用拉伸切除特征完成，开孔位置严格对齐实物布局，指示灯区域预留了透明灯罩的装配位置，可后续添加发光材质模拟设备运行状态。两侧的接线端子排是建模的重点部分，端子的接线孔位、固定螺丝槽、端子编号标识位均逐一还原，端子排与壳体的装配卡扣采用精准的配合约束，还原实物端子排可拆装的结构特性；底部的安装固定脚、导轨卡扣结构完整还原，可直接模拟该PLC在标准DIN导轨上的卡装状态，也可模拟螺丝固定安装的场景。材质渲染阶段，壳体部分采用哑光深灰色工程塑料材质，调整材质粗糙度模拟实物塑料外壳的磨砂质感，接线端子排采用浅米白色阻燃塑料材质，金属接线部分采用哑光镀锌金属材质，还原端子内部金属导电件的质感；渲染时采用柔和的工作室环境光，避免过强的反光遮挡产品结构细节，多角度调整光源位置，让壳体的散热格栅、端子排的分层结构都能清晰呈现。整个建模过程严格遵循工业产品建模规范，所有特征均保留参数化编辑能力，可根据同系列不同点数的PLC型号快速调整端子排长度、壳体长度，衍生出同系列其他型号的模型，大幅提升模型的复用性；模型完成装配后开展了全局干涉检查，确认所有零件之间无穿模、无错位问题，装配关系完全匹配实物的装配逻辑，可直接导出为STEP、STL等通用格式，适配不同三维软件的调用需求，无论是用于工控柜的三维布局设计，还是用于PLC相关的教学课件制作、产品宣传演示，都能提供精准的三维结构支撑。
