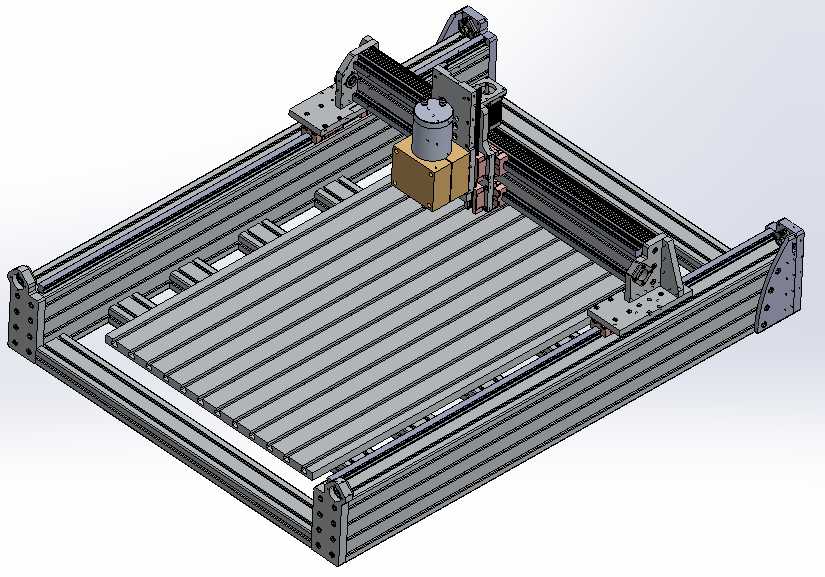

铝型材框架式数控加工主轴滑台结构

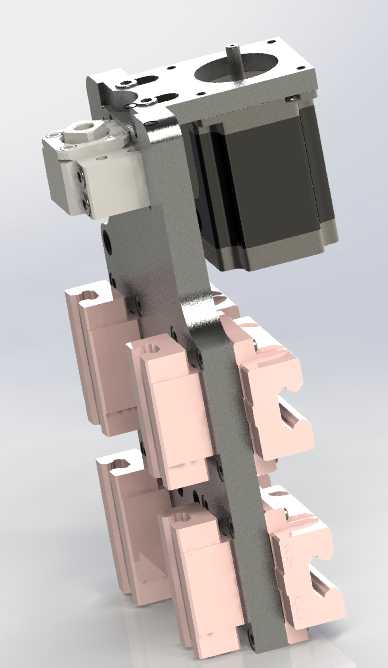

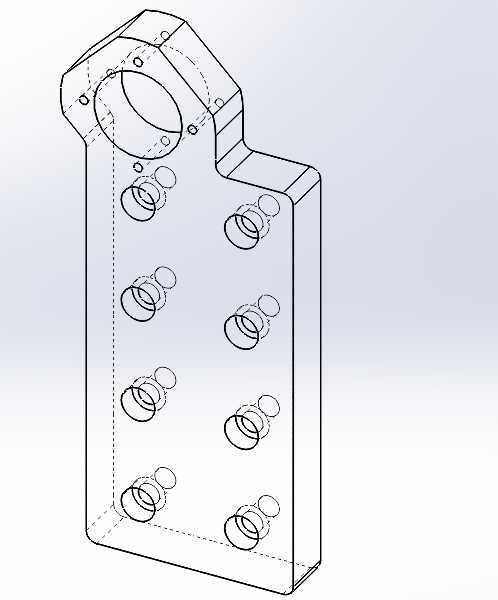

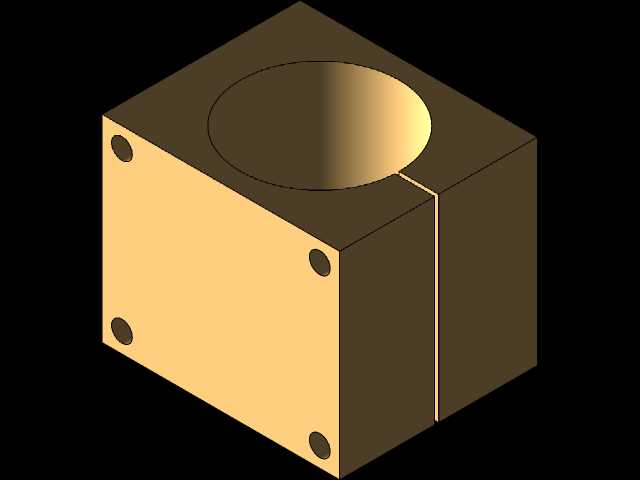

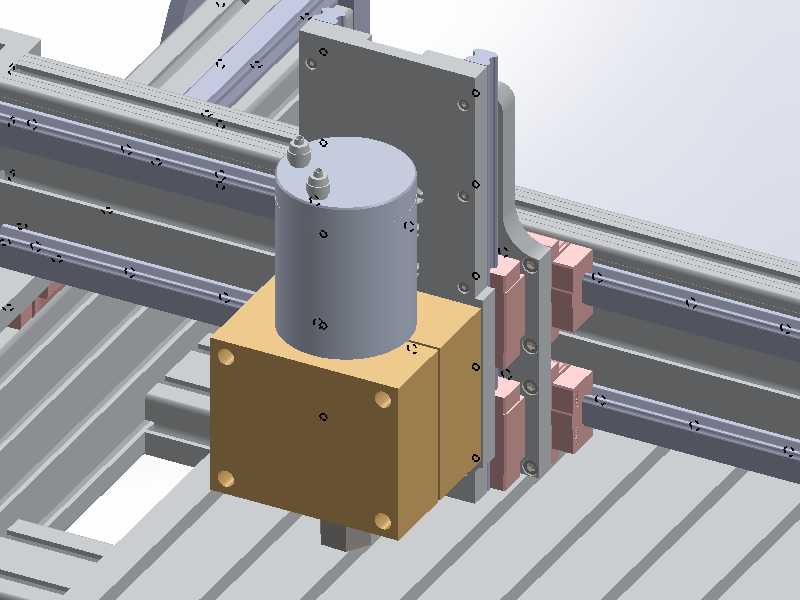

该结构为数控加工设备的核心执行滑台组件，主要面向小型桌面级数控加工、非金属软金属切削、PCB板雕刻打样等轻量化加工场景，可搭载在标准化铝型材搭建的设备机架上，作为加工端的进给承载单元完成多轴方向的精准位移，适配小批量定制加工、教学实训设备搭建、个人DIY加工装置组装等实际使用需求，能够为加工刀具提供稳定的安装支撑与精准的进给导向。从功能特性来看，该滑台组件集成了主轴安装座、线性导向滑块、传动连接块三个核心功能模块，上方的圆柱型安装位可直接固定风冷或水冷加工主轴，下方的方形基座承担主轴的承重与振动缓冲作用，侧方的铜色滑块与线性导轨紧密配合，可沿导轨方向实现无卡顿的往复滑动，传动连接端可对接丝杠传动或同步带传动结构，将动力源的旋转运动转化为滑台的直线进给运动，整体结构可承受加工过程中产生的径向切削力，避免主轴偏移影响加工精度。在设计思路上，该结构采用模块化拆分设计，将主轴固定、导向滑动、传动对接三个功能独立拆分，每个模块的安装孔位均做了标准化适配，既可以直接搭配对应规格的铝型材导轨组装成单轴滑台，也可以多组组合搭建出三轴联动的加工结构；安装接触面均做了平整化处理，保证主轴安装后与滑台运动方向的垂直度，滑块与导轨的配合间隙可通过侧方的紧固件微调，适配不同负载下的滑动精度需求，所有连接部位均采用沉头孔设计，避免紧固件突出影响部件运动或造成安装干涉。从安装边界与尺寸适配来看，该滑台的导轨适配工业通用规格的线性导轨，安装孔位间距符合常规铝型材机架的槽距标准，主轴安装位的夹持直径适配市面主流的小型加工主轴尺寸，整体滑座的宽度控制在双导轨平行安装的合理间距范围内，不会超出铝型材框架的安装边界，滑台的运动行程可通过搭配不同长度的导轨灵活调整，安装时仅需将滑块卡入导轨、固定传动连接件即可完成组装，无需额外做复杂的适配加工，能够大幅降低数控加工设备的搭建难度，同时兼顾结构刚性与组装灵活性，适合轻量化数控加工场景的使用需求。
