可倾斜液压滚筒输送接驳设备结构

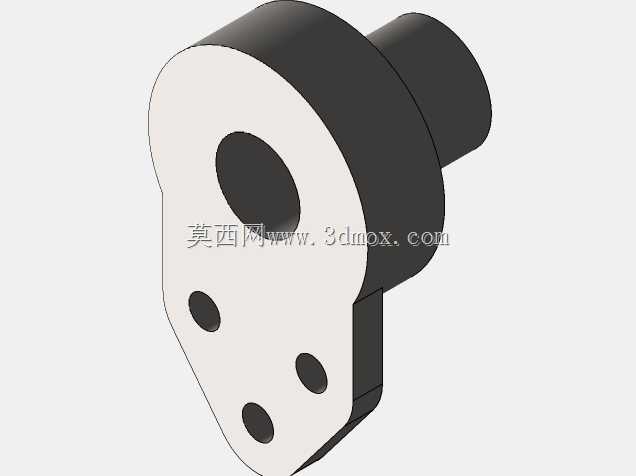

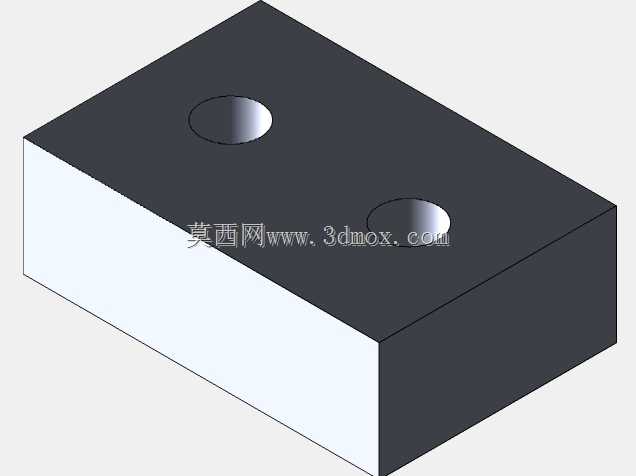

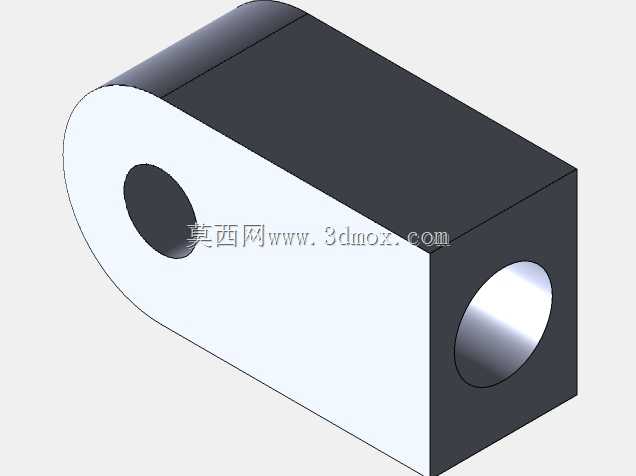

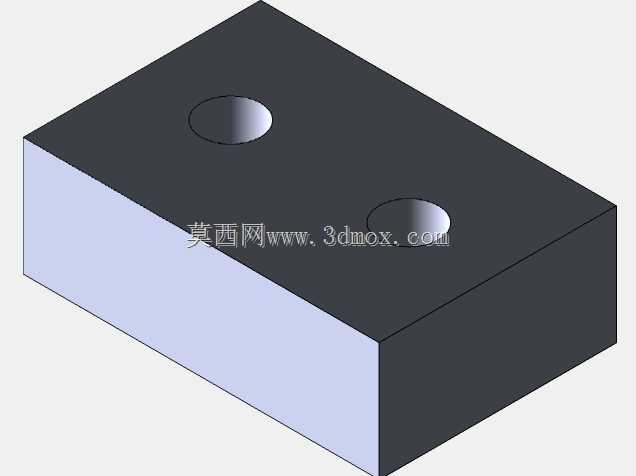

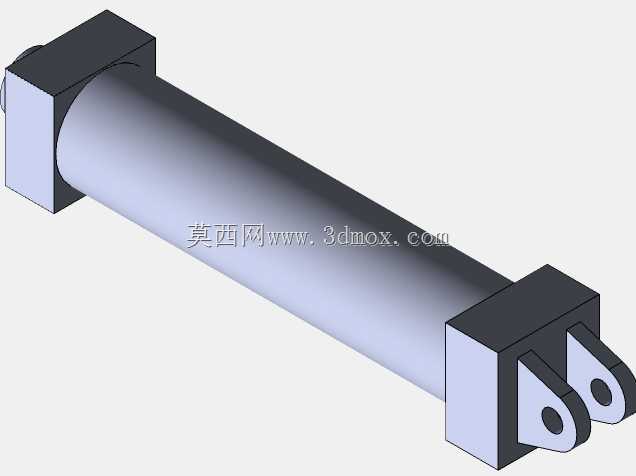

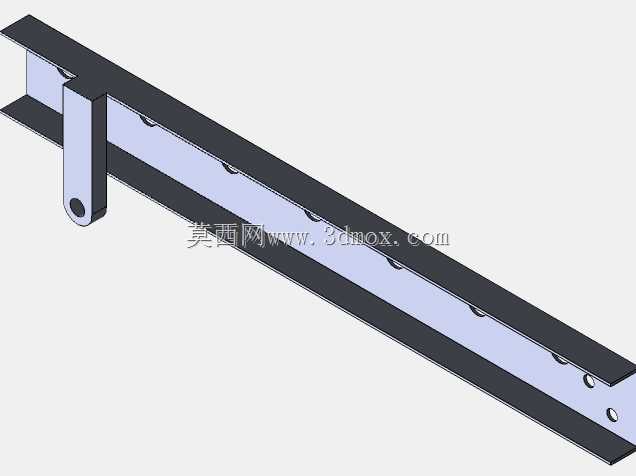

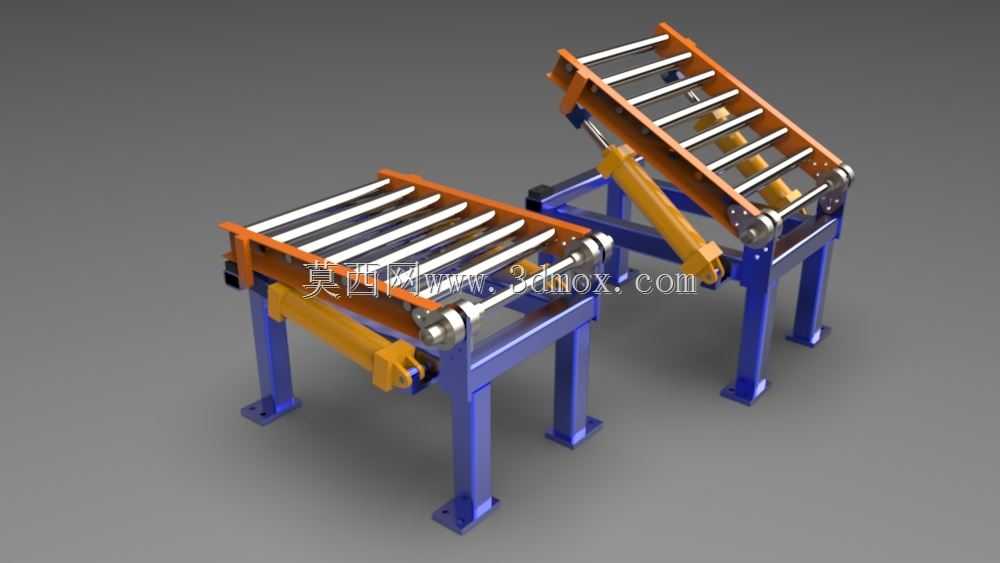

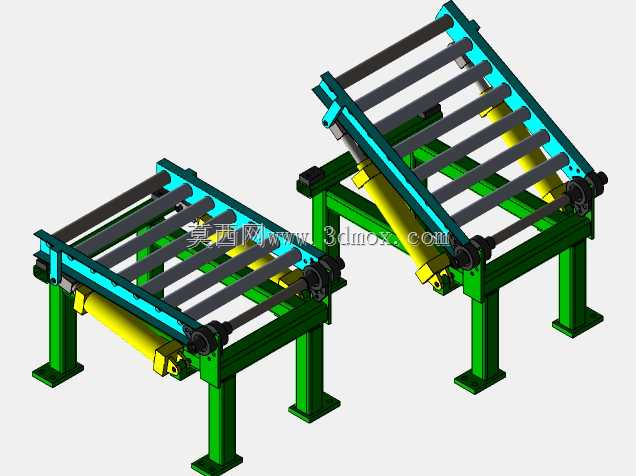

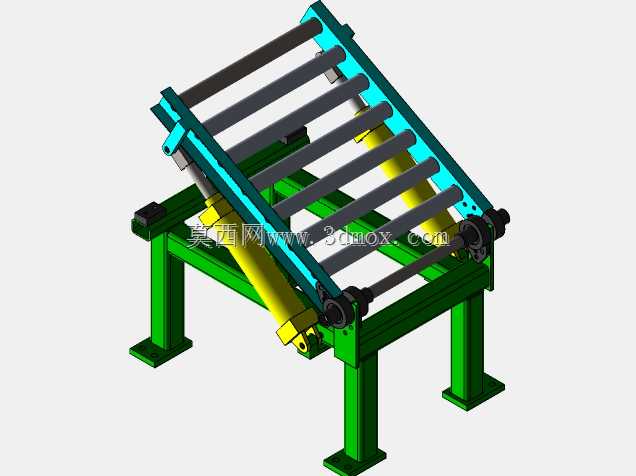

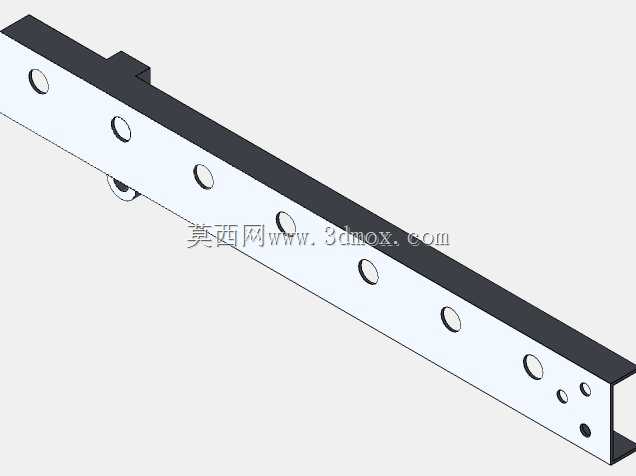

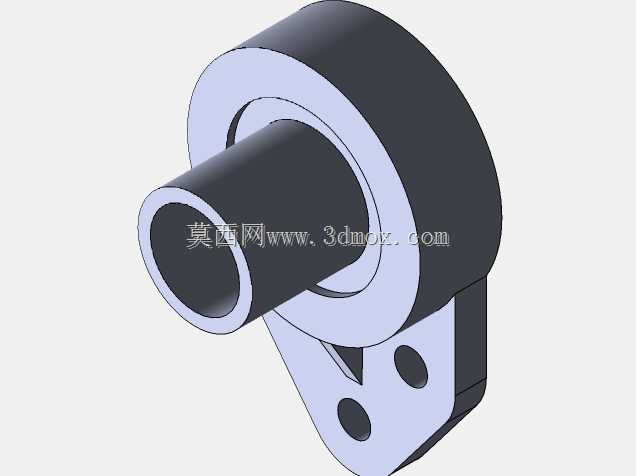

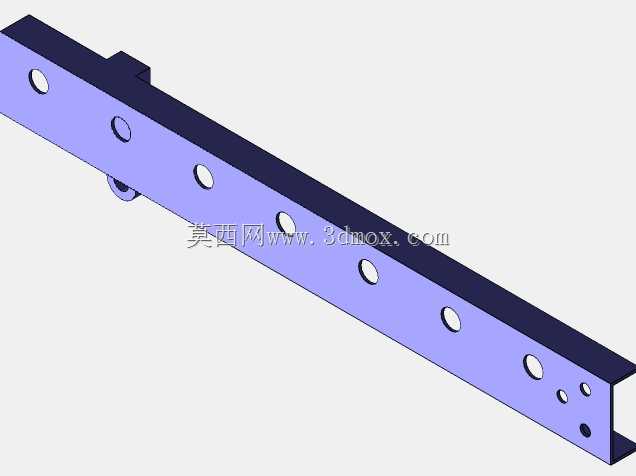

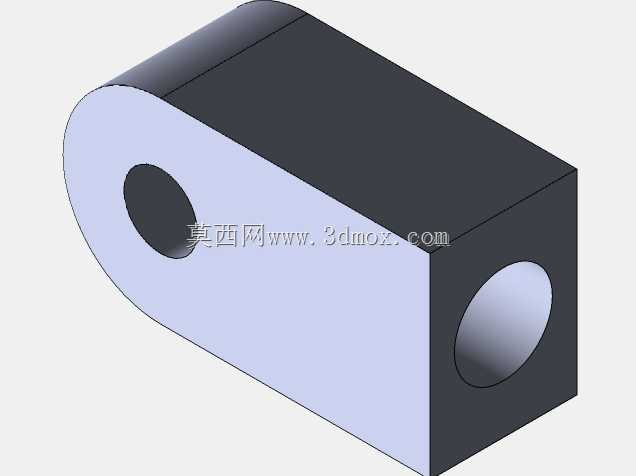

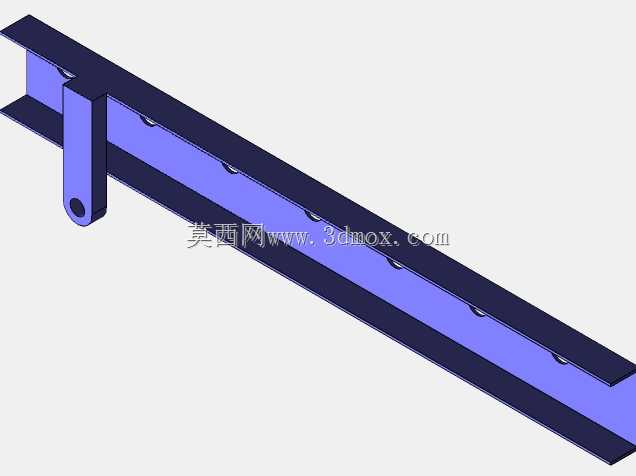

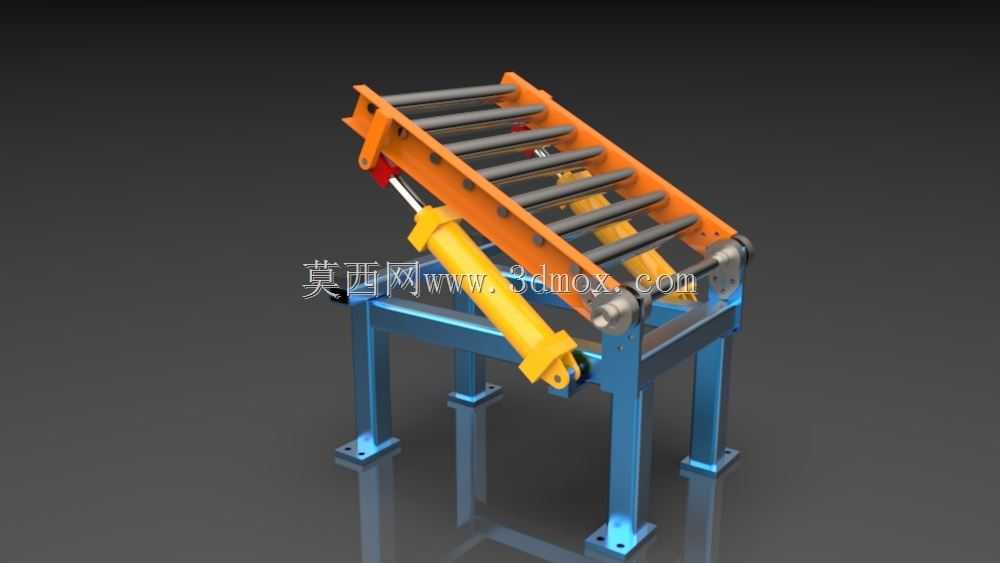

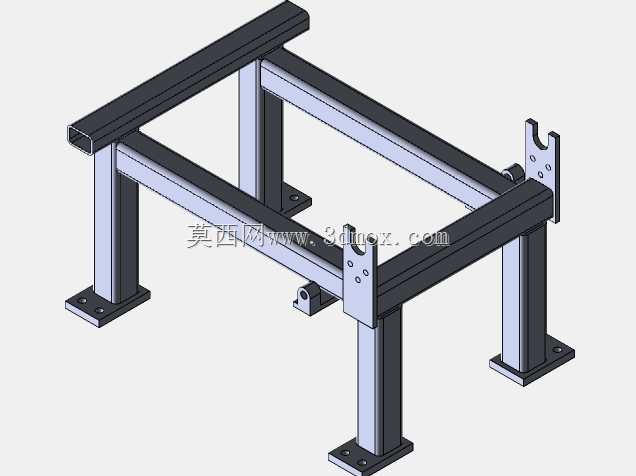

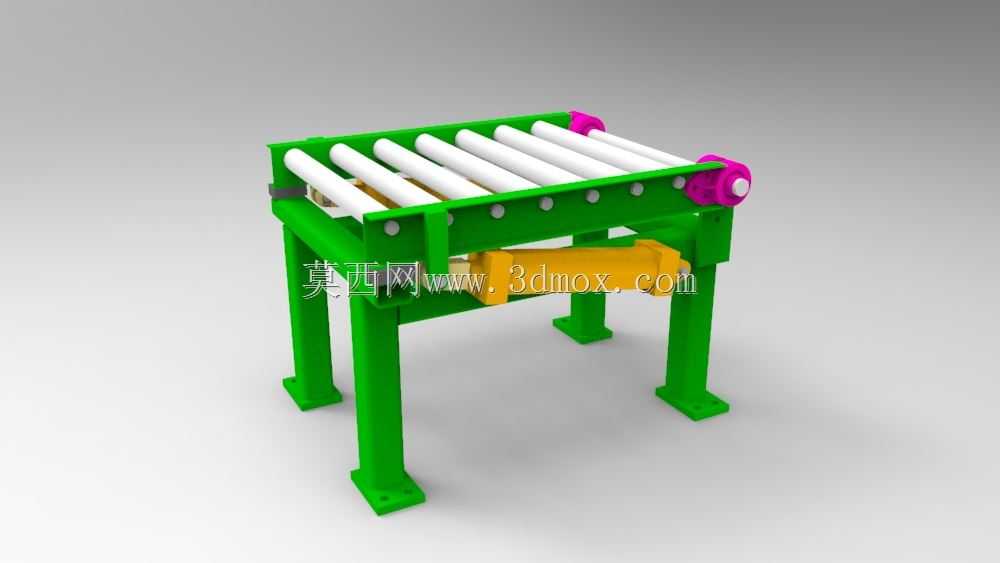

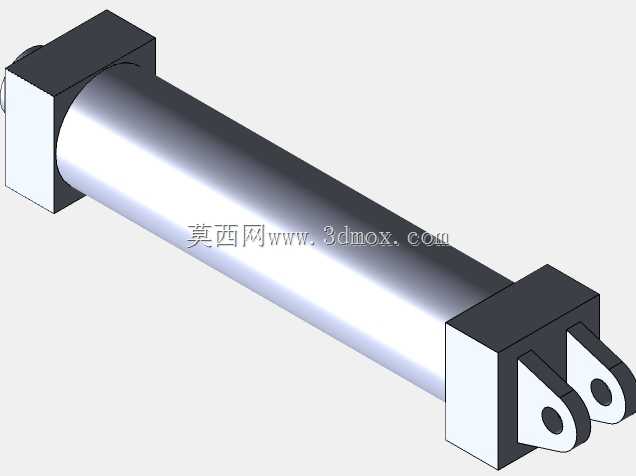

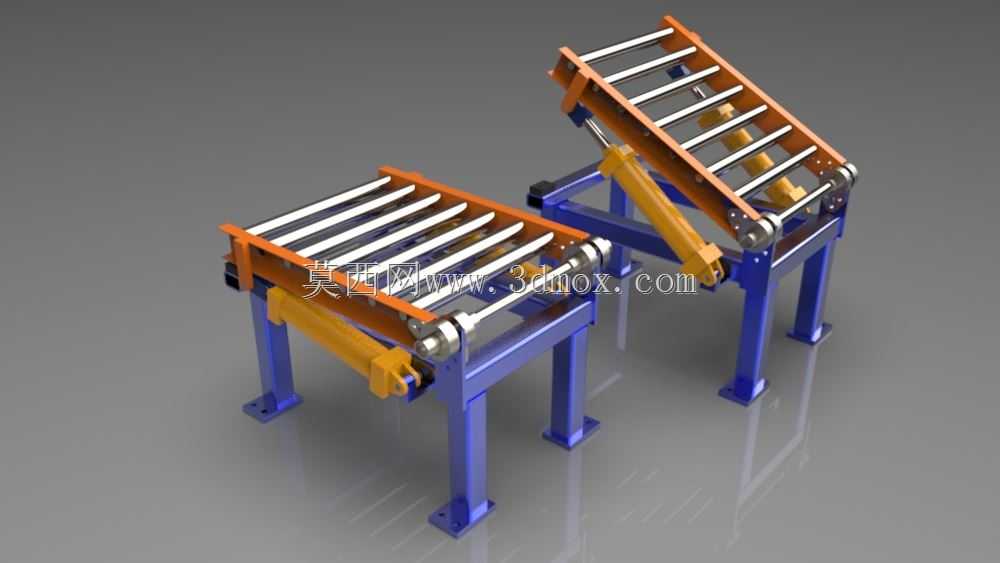

该设备属于生产物流环节的接驳类输送装置，主要应用在生产流水线不同高度工位的物料转运场景，常见于电商仓储分拣线、汽配零部件加工线、包装成品转运线、板材加工出料端等场景，能够解决固定高度滚筒线无法适配不同高度工位接料、不同角度送料的痛点，替代传统人工抬料转运的作业模式，降低作业人员的劳动强度，减少物料转运过程中的磕碰损伤，提升线体之间的物料流转效率。设备主体采用方通焊接机架作为承载基础，底部设计带安装孔的方形脚座，可直接通过膨胀螺栓固定在车间硬化地面上，安装时需保证机架整体水平度偏差不超过千分之二，避免滚筒组倾斜导致物料自主滑移偏离输送路径；单段输送台的有效输送宽度适配常规周转箱、板式工件的通行尺寸，两段独立的滚筒输送台分别配置独立的液压驱动顶升部件，可根据上下游工位的高度差、接料角度需求，在0到35度的倾角范围内灵活调整输送面的倾斜角度，调整过程中液压油缸运行平稳，不会出现输送面骤降或晃动的情况，保障输送过程中物料的稳定性。设备的输送面采用多根平行排布的无动力镀锌滚筒组成，滚筒之间的间距经过精准计算，可避免尺寸偏小的工件卡入滚筒间隙，滚筒两端采用精密轴承装配，转动阻力小，物料依靠自身重力或人工轻推即可在倾斜的输送面上平稳滑移；机架侧边设计有橙色的防护挡边，可防止物料在倾斜输送过程中从侧边滑落，挡边高度根据常规输送物料的堆叠高度设置，不会对物料取放造成干涉。设计过程中优先考虑了设备的结构刚性与维护便捷性，液压油缸的铰接点位置经过受力仿真校核，在满载输送工况下机架形变量控制在允许范围内，不会出现结构变形导致的滚筒卡滞问题；液压管路采用隐藏式排布，沿机架方通内部走线，避免车间作业过程中管路被剐蹭破损，同时预留了液压站的外接接口，可根据现场布局需求灵活配置液压动力单元的安装位置。设备的安装边界预留了足够的维护空间，滚筒部件采用快拆式安装结构，后期维护更换时无需整体拆解机架，仅需拆卸两端的固定轴卡即可完成单个滚筒的更换，大幅降低后期运维的时间成本；两段输送台可独立调整倾角，也可联动调整形成连续的倾斜输送通道，能够适配复杂的线体布局需求，既可以作为固定高度的水平输送台使用，也可以调整为倾斜状态作为上下料接驳台使用，适配多场景的物料输送需求。
