曲柄开槽杆式快速返回机构

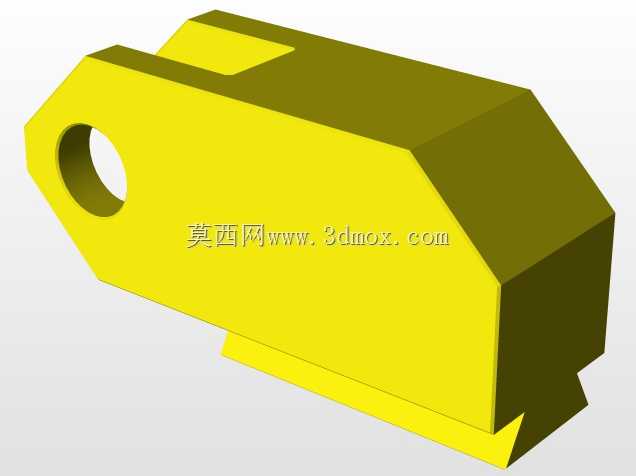

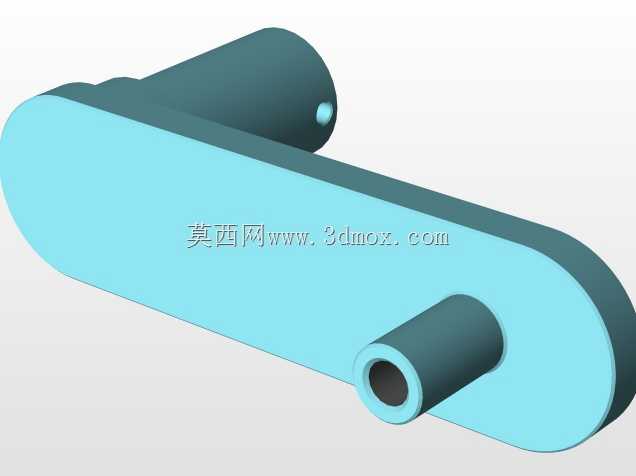

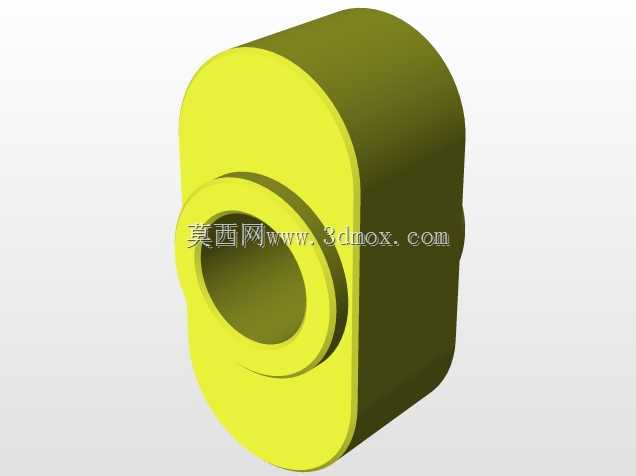

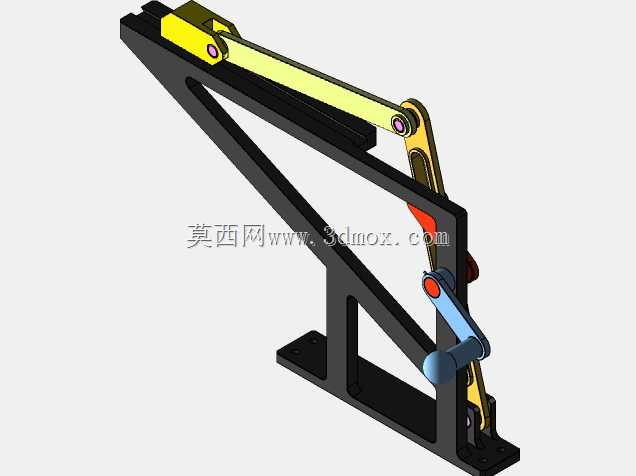

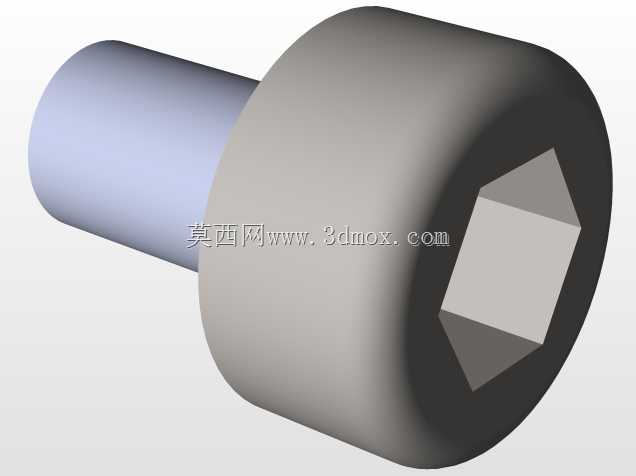

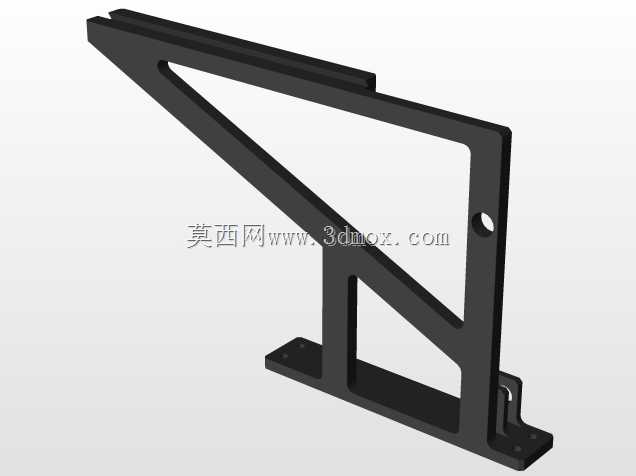

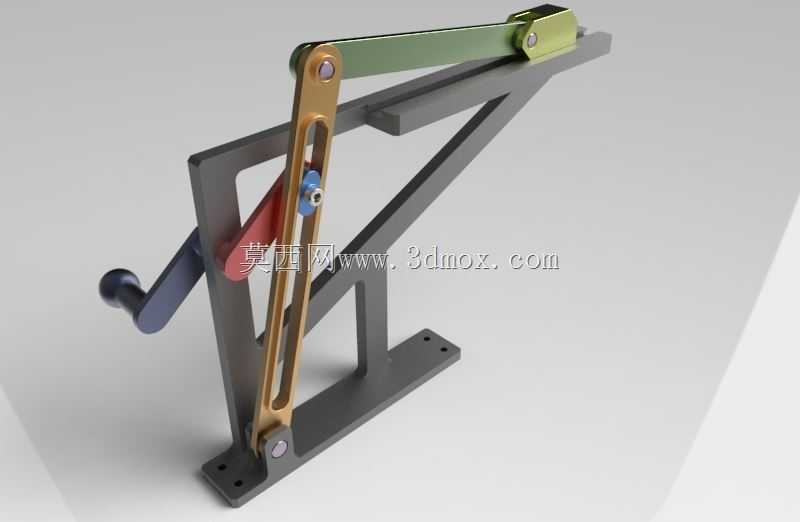

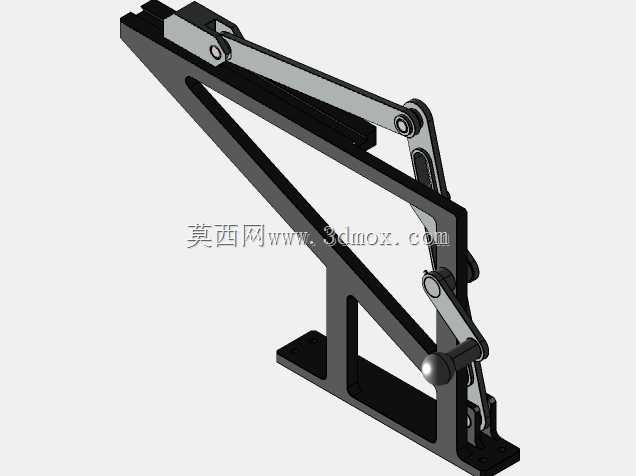

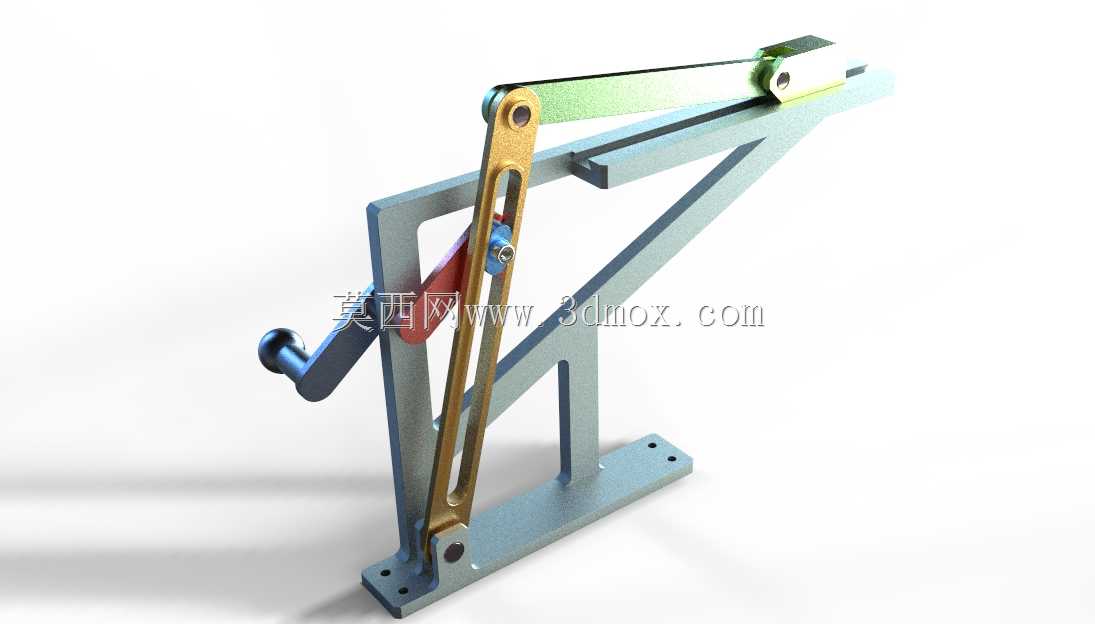

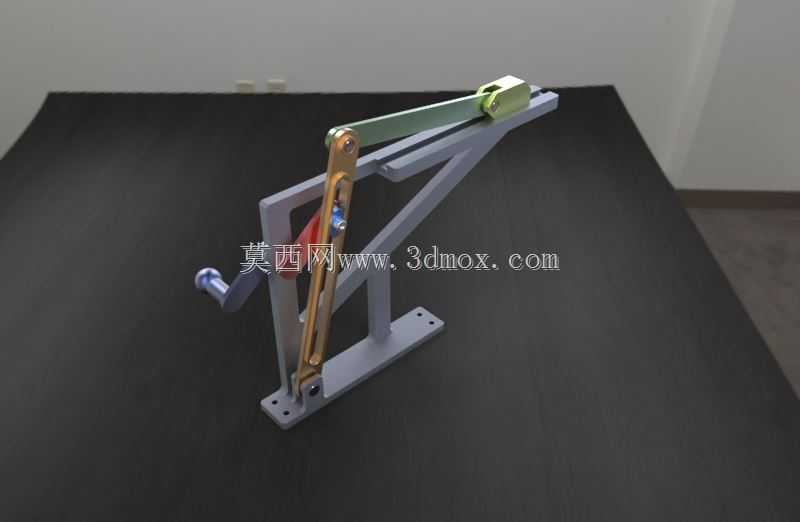

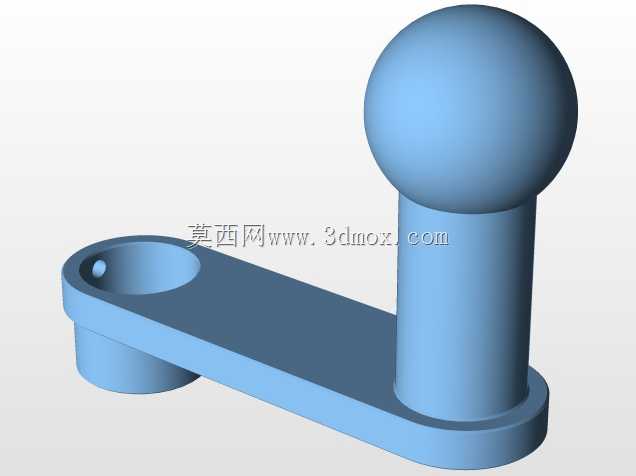

这款曲柄开槽杆式快速返回机构，是专为金属切削加工场景设计的核心传动部件，主要应用在插齿机等需要往复作业的机加工设备中，核心作用是实现加工刀具的快速空程回位，在保障切削行程平稳进给的前提下，大幅压缩非加工的空行程耗时，有效提升设备整体加工效率。从实际应用场景来看，在插齿作业的循环流程中，插齿刀完成齿形切削的工作行程时，机构会带动刀具以稳定的低速匀速进给，保障切削过程受力均匀，避免冲击载荷损伤刀具刃口与工件齿面精度；当刀具完成单次切削运行到行程终点后，机构会触发快速返回动作，带动刀具以远高于工作行程的速度快速退回至初始加工位置，整个回位过程无卡顿、无冲击异响，能够适配连续批量的齿轮加工生产节奏，减少无效作业等待时间。从功能特性来看，该机构采用曲柄搭配开槽导杆的经典传动结构，动力输入端连接手摇柄或者驱动电机输出轴，曲柄做整周回转运动时，曲柄端部的滑块嵌入开槽导杆的长槽内，带动导杆绕机架上的固定铰接点做往复摆动，导杆的另一端连接执行滑台，也就是刀具安装座，通过曲柄回转半径与导杆铰接点的位置匹配，实现工作行程慢进、回程快退的运动特性，传动过程无死点，运动轨迹精准可控，可根据加工行程需求调整曲柄的回转半径，灵活适配不同长度的加工往复行程需求。从设计思路来看，整体采用框架式机架结构，底部设置带安装孔的平板底座，可直接通过螺栓固定在设备的安装平台上，机架采用斜撑加强结构，保障高速往复运动过程中的结构刚性，避免机构运行时出现共振晃动；各铰接位置均采用销轴连接，配合耐磨衬套减少长期运行的磨损量，开槽导杆的长槽经过精加工处理，表面粗糙度低，可减少滑块滑动时的摩擦阻力，延长部件使用寿命。从安装边界来看，底座安装孔的孔位间距适配常规插齿机的安装台面尺寸，整体机构的横向、纵向占用空间紧凑，不会过度挤占设备内部的安装空间，输入端的轴伸尺寸可匹配标准联轴器或者手轮的安装尺寸，输出端的连接接口可直接对接标准刀具滑台，无需额外做转接改装，能够直接集成到现有插齿设备的传动系统中，降低设备改造的适配成本。
