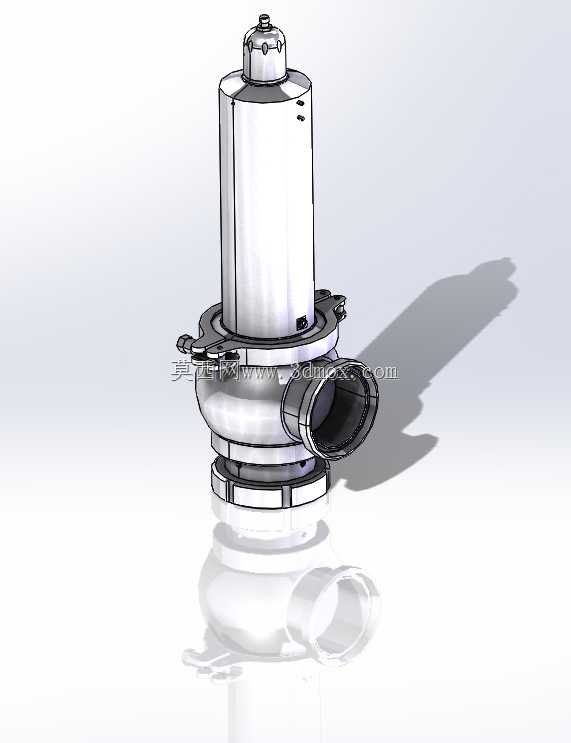

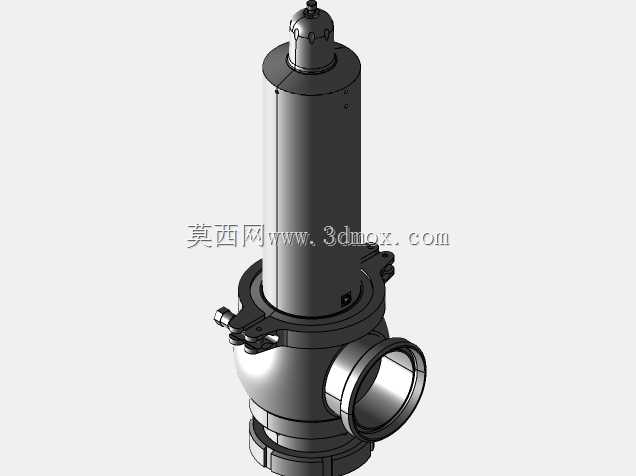

卫生级弹簧式溢流安全泄压阀结构设计

这款安全阀主要面向食品加工、生物医药、洁净流体输送等对卫生等级有严苛要求的行业场景，多用于洁净管道系统的超压防护环节，当管路或密闭容器内的介质压力超过预设安全阈值时，阀门会自动开启泄放多余压力，待系统压力回落至正常工作区间后自动回座密封，避免系统因压力过载出现管路爆裂、密封失效、介质泄漏等安全事故，保障整套流体输送系统的运行稳定性。从实际用途来看，它既可以安装在物料输送主管道的旁通泄压支路，也可以直接安装在承压罐体、无菌反应容器的顶部接口，适配洁净蒸汽、纯化水、食品级流体、制药配液等多种介质的压力防护需求，阀体过流面采用平滑无死角的流线型设计，不存在介质残留的卫生死角，能够满足CIP原位清洗、SIP高温灭菌的使用要求，不会在阀腔内部滋生细菌或残留物料，符合卫生级生产的规范要求。在功能特性上，这款安全阀采用弹簧直接载荷式的工作原理，顶部的调压结构可以根据系统的实际工作压力精准整定泄放压力值，整定完成后通过锁紧结构固定弹簧预紧量，避免设备运行过程中出现压力漂移；阀瓣与阀座的密封面采用高精度研磨配合，正常工作状态下可以实现零泄漏密封，不会出现介质内漏影响系统压力稳定的问题；侧出式的泄放接口可以对接泄压回收管路，将泄放的介质引导至指定回收位置，避免洁净介质外泄污染生产环境，也能减少高温高压介质泄放带来的安全隐患。设计过程中优先考虑了卫生级场景的使用需求，整体阀体采用一体式锻造成型后做镜面抛光处理，外表面没有突出的尖角、易积尘的缝隙结构，外部连接采用快装卡箍式结构，既可以实现快速拆装清洗，也能保证连接位置的密封可靠性；内部流道做了圆弧过渡处理，介质流经阀腔时不会产生紊流、压降过大的问题，泄放过程中流道通畅，能够在超压瞬间快速达到额定泄放量，快速将系统压力降至安全范围。从安装边界来看，这款阀门采用立式安装设计，底部为介质入口，侧部为介质泄放出口，安装时需要保证阀杆处于垂直状态，避免倾斜安装导致弹簧卡滞、阀瓣偏磨影响密封精度和泄放准确性；整体结构紧凑，轴向安装高度适配常规洁净管道的安装空间，侧出口的连接尺寸与同通径的卫生级管道配件通用，不需要额外定制转换接头，安装时需要在阀前预留足够的检修空间，方便后期对调压结构、密封组件进行维护校验，同时泄放口的连接管路需要做独立支撑，避免管路重量附加在阀体上导致接口变形、密封失效。
