可任意弯曲调整的机床冷却竹节管

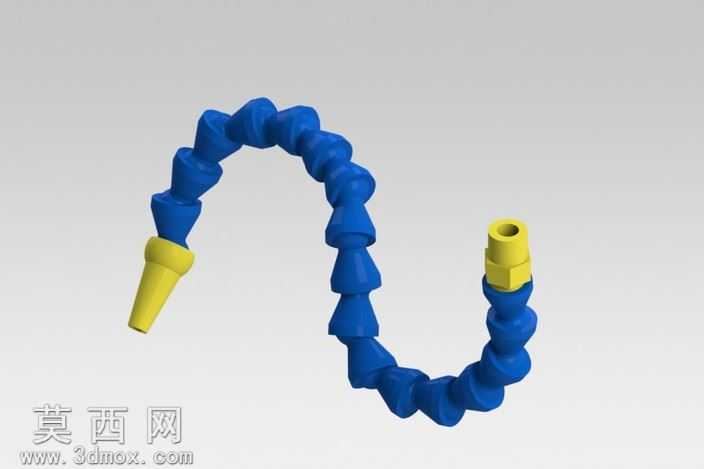

本作品为机床加工场景使用的万向可调冷却管三维模型，建模阶段采用参数化特征建模思路，先完成单节竹节状管体的结构绘制，通过环形阵列、路径扫描的方式完成整段可弯曲管身的构建，精准还原了竹节管节与节之间的球面铰接结构，该结构是实现管体任意角度弯曲定型的核心，每一节管体的衔接面都做了适配的圆弧过渡处理，既保证弯曲时的活动余量，又能避免管体弯折过度导致内部流道堵塞。两端接头部分单独建模，一端为外螺纹连接结构，用于对接机床冷却系统的输出端口，螺纹牙型、六角拧动面的尺寸都按照通用五金配件的标准参数绘制，保证模型具备实际生产参考价值；另一端为锥形喷嘴结构，做了收窄的流道设计，能够让冷却液以集中束状喷出，精准覆盖加工点位。材质渲染阶段，管体部分赋予哑光蓝色工程塑料材质，还原实际产品中尼龙或PP塑料的磨砂质感，调整材质的粗糙度参数避免出现过强的反光，两端接头部分赋予亮黄色工程塑料材质，和管体形成清晰的视觉区分，螺纹与六角面处做了轻微的倒角高光处理，凸显机加工结构的轮廓感。场景搭建时将冷却管调整为自然弯曲的使用状态，背景采用浅灰色渐变，搭配柔和的三点布光，主光从侧上方打亮管体的弯曲轮廓，辅光弱化铰接处的阴影，补光勾勒接头的边缘细节，让整个模型的结构层次清晰可见。设计过程中充分考虑了冷却管的实际使用需求，节段的尺寸经过反复调整，既保证足够的弯曲灵活度，又能维持弯曲后的形态稳定性，不会因为冷却液的输送压力出现位置偏移，内部流道做了等径处理，减少冷却液输送过程中的压力损耗，喷嘴的锥度经过优化，能够适配不同流量的冷却供给需求，整体模型结构完整，细节还原度高，可用于机床冷却系统的装配模拟、产品展示以及相关配件的设计参考。
