平面带式物料输送设备结构设计

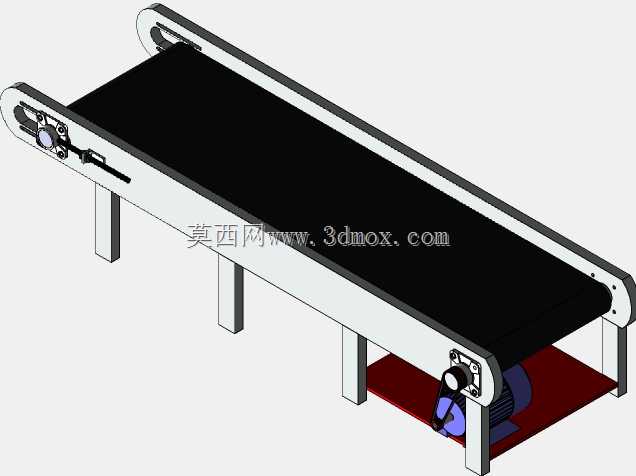

这款平面带式输送设备是面向轻工制造、电子组装、食品包装、仓储分拣等多场景物料转运需求设计的连续输送装置，可实现散料、规整包装箱、小型加工工件的水平长距离平稳输送，适配生产流水线上下游工位的物料衔接需求，能够替代人工重复搬运作业，有效降低车间内物料流转的人力成本，提升生产线整体运转节拍的连贯性。设备整体采用平直带式输送结构，主体框架以标准型材焊接组装作为承载基础，四条立式支撑腿均匀分布在框架下方，可根据现场安装地面的平整度微调支撑高度，保证输送面全程处于水平状态，避免物料输送过程中出现偏移、滑落问题。黑色防滑输送皮带张紧在两端的传动辊筒与改向辊筒之间，皮带下方设置多组平行排布的承托托板，能够在承载较重物料时避免皮带下凹变形，保证输送面的平整度，适配不同底面形态的物料放置需求。驱动单元布置在设备出料端的下方区域，采用电机搭配带传动的动力输出结构，动力传递平稳、运行噪音低，同时设置张紧调节机构，可在皮带长期使用出现松弛时快速调整张紧度，无需拆解主体框架即可完成日常维护操作。设备两侧设置有低矮的侧边挡边，能够避免小尺寸物料从皮带两侧掉落，同时不会阻碍较大尺寸工件的输送通行，适配不同规格物料的输送需求。从安装边界来看，设备整体为长条形平直结构，宽度适配常规车间流水线的工位间距，长度可根据实际产线布局需求进行模块化拼接扩展，支撑腿的安装 footprint 较小，无需对车间地面做特殊预埋处理，可直接固定在硬化水泥地面上完成安装调试。设计过程中充分考虑了日常运维的便捷性，驱动端的护罩采用快拆结构，可快速打开检查传动部件的运行状态，辊筒两端的轴承采用标准密封件，适配多粉尘、轻微潮湿的车间作业环境，延长设备的无故障运行周期。该输送设备既可以单独作为短距离物料转运设备使用，也可以多台拼接搭配转角输送机构组成完整的生产输送线，可根据不同行业的输送需求调整皮带运行速度，满足从轻工小件快速分拣到重型工件缓慢输送的差异化工况需求，整体结构简洁可靠，加工制造成本可控，是离散制造车间内物料自动化流转的基础通用设备。
