小型带式水平物料输送装置结构设计

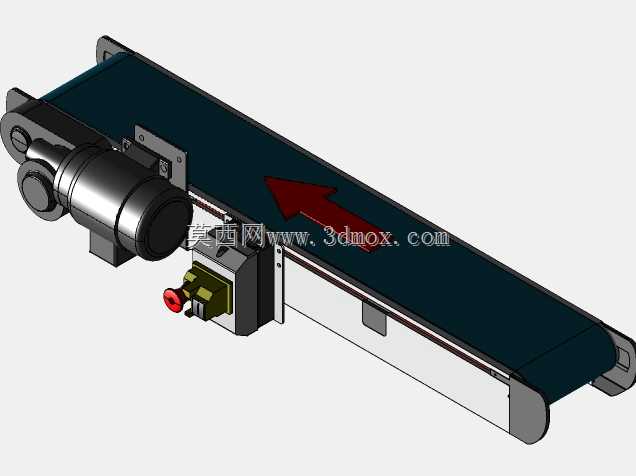

这款小型带式输送装置主要面向轻工制造、电子组装、食品包装等行业的短距离物料转运场景，可嵌入自动化生产线的工位衔接环节，承担工件在不同加工工位、检测工位与包装工位之间的水平传输任务，也可单独作为小型物料的周转输送设备使用，适配重量较轻、底面平整的各类散件、盒装件、小型加工件的输送需求，能够有效替代人工重复搬运作业，提升产线流转的连贯性与作业效率。装置采用端部驱动的结构布局，驱动单元集成在输送线的一端，通过减速组件将动力传递给主动辊筒，依靠辊筒与皮带之间的摩擦力带动环形皮带持续运转，另一端设置从动辊筒承担皮带张紧与转向功能，皮带下方设置光滑承托板，避免皮带在承载物料时出现下凹变形，保证输送过程中物料的运行平稳性，不会出现偏移、卡顿的问题。设备侧面集成了动力控制与接线组件，可直接对接产线的控制系统，实现启停、调速的联动控制，适配不同生产节拍下的输送速度要求。设计过程中优先考虑了紧凑化的安装需求，整体采用窄幅长条形的结构布局，横向占用空间较小，可灵活布置在空间有限的产线间隙中，安装时仅需要固定底部的安装支脚即可完成定位，不需要复杂的地基施工，适配工作台面高度的安装需求，可与各类加工设备的出料口、接料口完成高度匹配。设备的两侧设置有防护侧边，避免输送过程中小型物料从皮带侧边滑落，端部的辊筒端盖做了圆角防护处理，避免作业过程中剐蹭操作人员。皮带表面采用平整防滑的材质，既能够保证物料输送过程中不会出现打滑偏移，也便于日常清洁维护，适配不同洁净度要求的生产场景。整体结构采用模块化设计思路，驱动组件、辊筒组件、皮带承托结构均可单独拆卸，后期维护更换易损件时不需要整体拆解设备，能够大幅降低设备的运维成本与停机维护时间，可根据实际的输送长度需求调整框架尺寸，适配不同工位间距的安装要求，设备的安装边界预留了充足的接线与调试空间，不会与周边设备产生安装干涉。
