车床卡盘配套活动顶尖与丝锥钻头组件

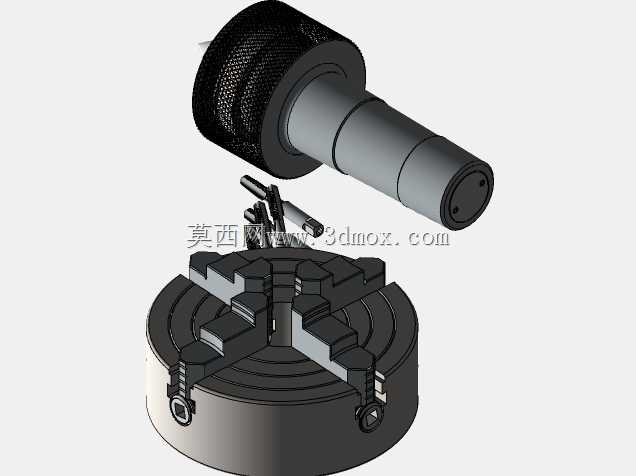

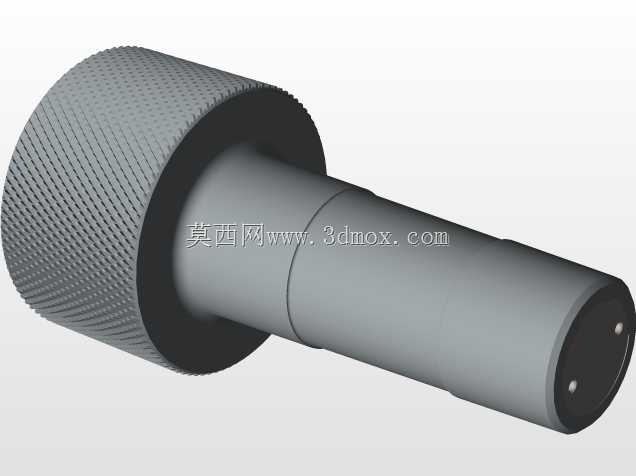

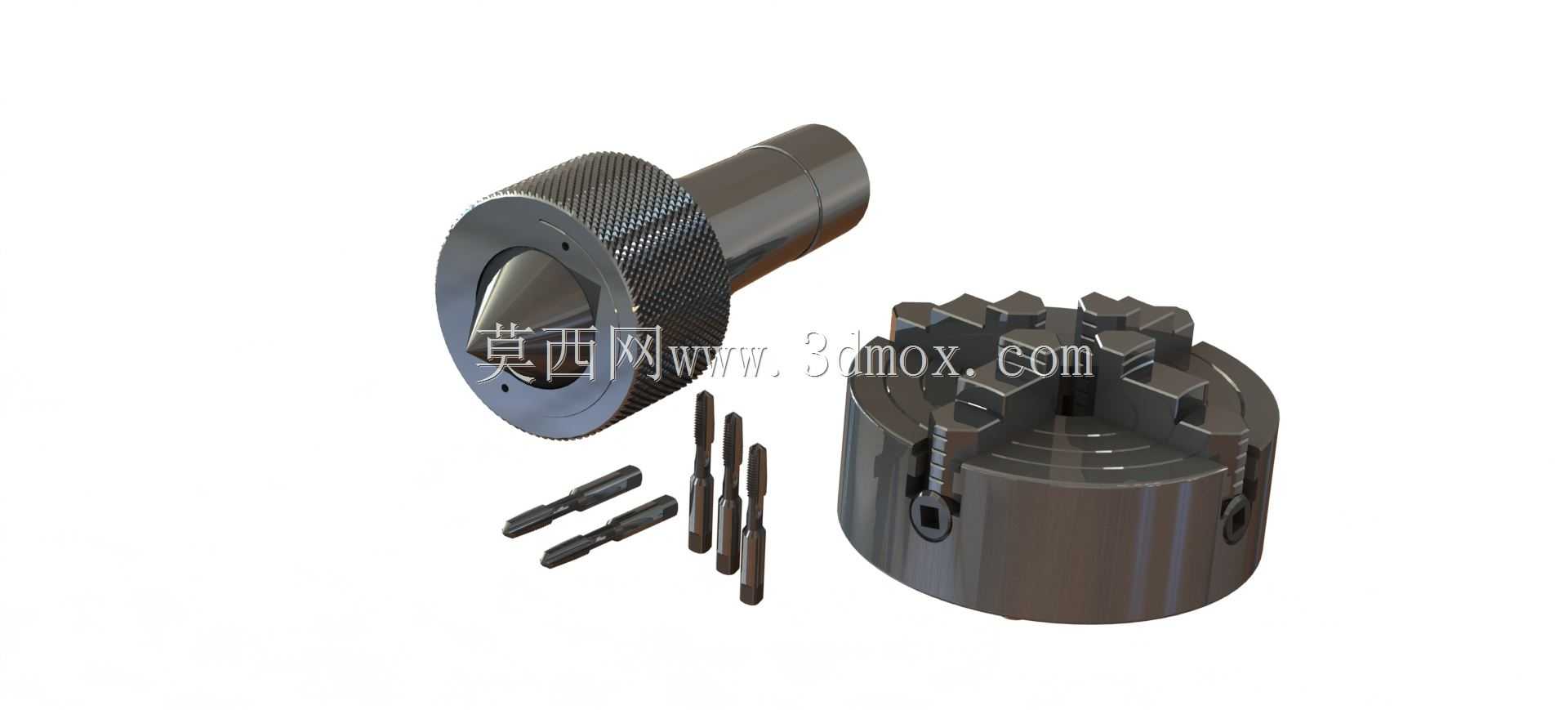

这套组件是普通车床、小型数控车床开展回转体加工时的核心配套工装组合，主要适配盘类、轴类零件的装夹与孔加工工序，在机械加工车间的单件小批量生产、工装修配、教学实训场景中都有极高的使用频率。其中卡盘部分采用多爪自定心结构设计，卡爪沿盘体径向均匀分布，每个卡爪都配备独立的调节锁紧结构，既可以快速实现圆形、正多边形截面工件的自动定心装夹，也能通过单爪微调适配不规则截面毛坯的夹持需求，卡盘端面的环形定位槽可与车床主轴端的法兰定位止口精准配合，安装时能保证卡盘回转中心与主轴回转轴线的同轴度误差控制在极小范围内，避免加工时出现工件偏摆带来的尺寸超差、表面振纹问题。配套的活动顶尖采用莫氏锥柄结构，可直接插入车床尾座的锥孔内实现无间隙定位，顶尖头部的回转结构内置精密轴承，在工件高速回转时可随工件同步转动，既能够为长轴类工件的自由端提供稳定的径向支撑，抵消切削力带来的工件挠曲变形，也能避免固定顶尖与工件中心孔之间的滑动摩擦烧损工件定位面。配套的丝锥钻头组件则是针对车床端的内螺纹加工工序设计，装夹在刀架或尾座钻夹头位置时，可依次完成工件端面的底孔钻削、内螺纹攻丝工序，刀具的夹持部分做了防滑滚花处理，手动调整刀具伸出长度时能获得足够的摩擦力，避免操作时打滑。整套组件在设计时充分考虑了普通车床的操作空间边界，卡盘的外径尺寸适配常规卧式车床的主轴端安装尺寸，不会在回转时与刀架、床鞍部件发生运动干涉，顶尖的锥柄规格与常用车床尾座锥孔完全匹配，无需额外加装转换套即可直接使用，丝锥钻头的长度设计也兼顾了加工行程与刚性需求，在保证足够钻孔攻丝深度的同时，避免刀具悬伸过长带来的刚性不足、加工颤振问题。在实际加工场景中，这套组合可以覆盖从毛坯装夹、外圆车削支撑到端面孔系、螺纹加工的全流程工装需求，操作人员无需频繁更换不同规格的装夹附件，就能完成常规轴类、盘类零件的大部分加工工序，有效减少工装切换的辅助时间，提升车床的加工效率。
