杆端关节滑动轴承三维结构设计

这款杆端滑动轴承是工业铰接传动场景中应用极为广泛的核心连接部件，常见于工程机械的液压油缸杆端连接、自动化设备的连杆传动机构、轻工机械的摆臂铰接点位、轨道交通车辆的悬挂辅助连接以及农用机械的操作杆联动结构中，主要承担径向载荷与一定范围内的偏摆载荷传递，能够在存在一定安装角度偏差的工况下，实现两个部件之间的平稳铰接传动，避免刚性连接带来的应力集中问题，大幅提升整套传动机构的运行容错率与使用寿命。

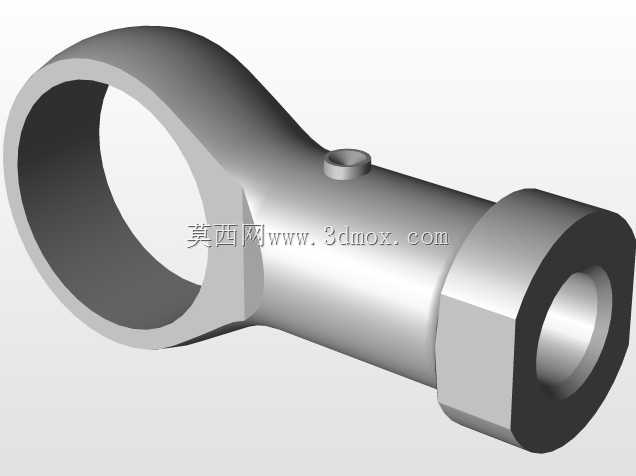

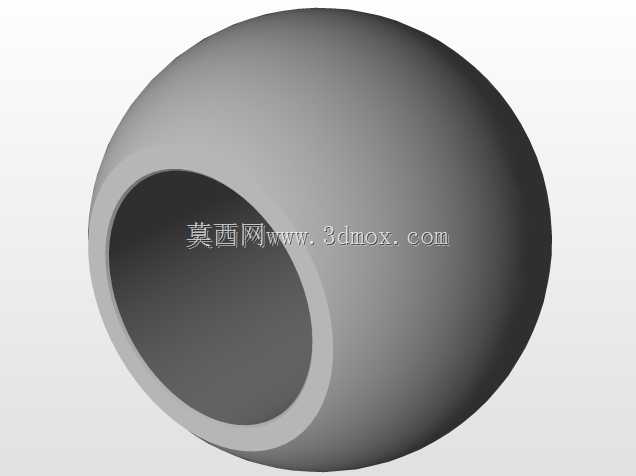

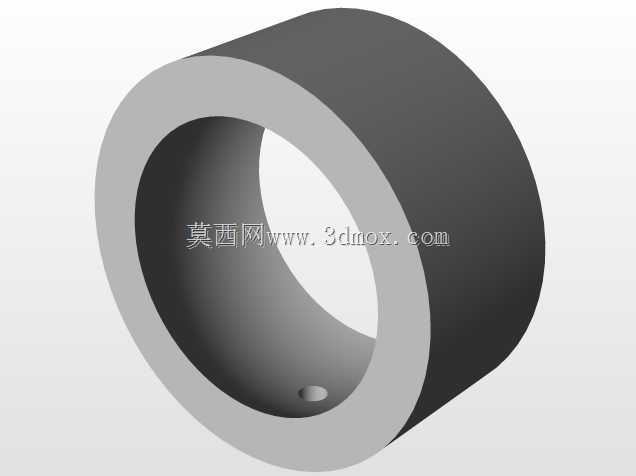

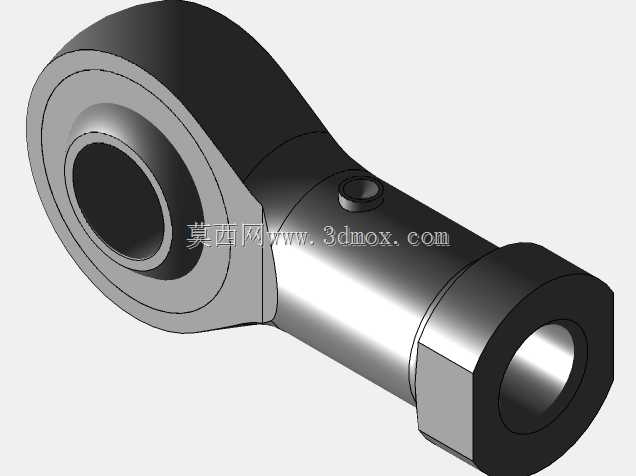

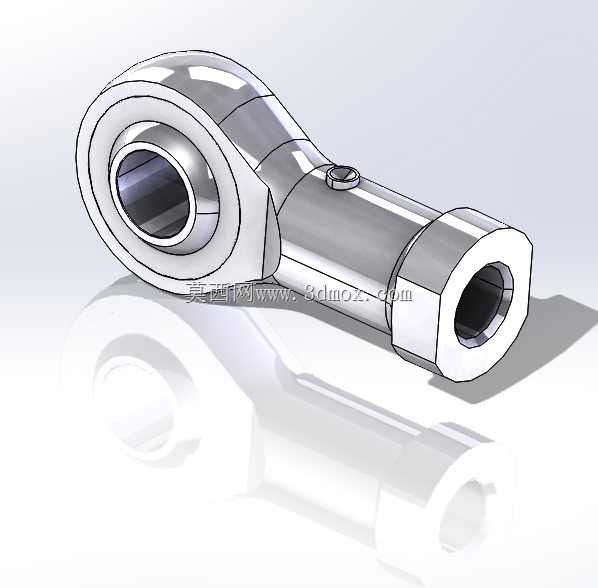

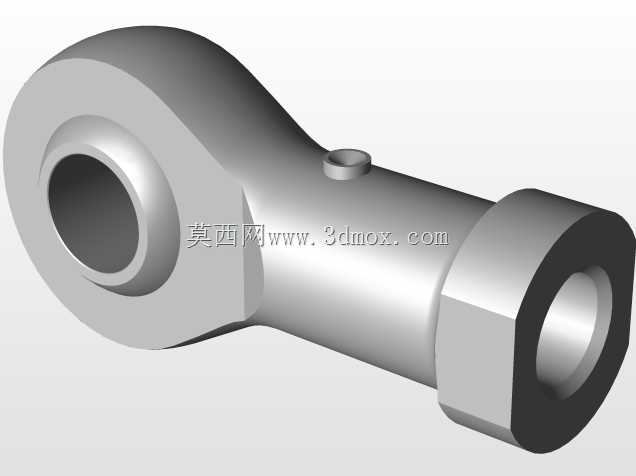

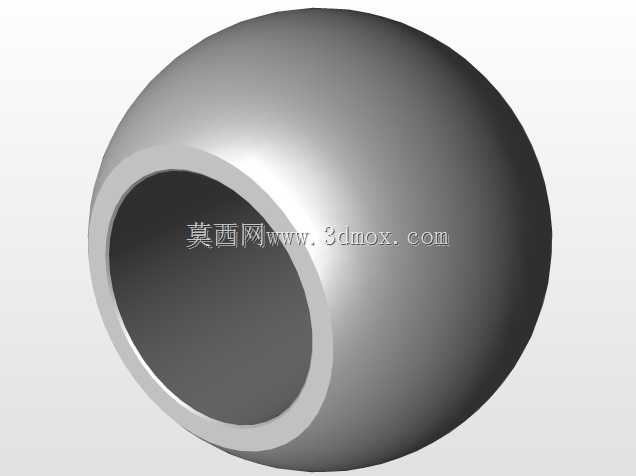

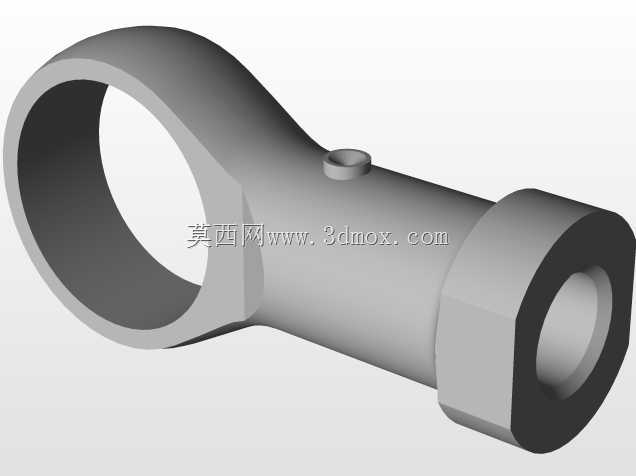

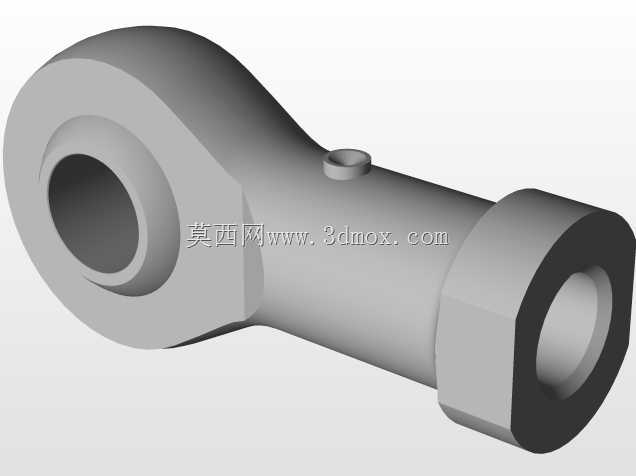

从功能特性来看，该款滑动轴承采用杆端一体式结构设计，一端为带内球面的轴承座，内置自润滑滑动衬层，可实现多自由度的小角度摆动与旋转动作，另一端为带内螺纹的连接杆端，能够直接与对应规格的螺纹杆件完成快速装配，无需额外设计复杂的连接转接结构；轴承座侧面预留有润滑油注油孔，可在长期高负载运行工况下定期补充润滑脂，降低球面摩擦副的磨损速率，适配低速重载、往复摆动的复杂运行场景，相较于同规格的滚动类关节轴承，具备更强的抗冲击载荷能力，结构更紧凑，安装占用空间更小。

在设计思路上，这款模型严格遵循机械传动部件的等强度设计原则，杆身与轴承座的衔接位置采用大圆弧过渡结构，有效规避应力集中带来的断裂风险，内球面的尺寸公差按照滑动配合的精度要求设计，既保证衬层安装后的贴合度，又预留了足够的摆动间隙避免卡滞；杆端内螺纹的深度按照螺纹连接的安全啮合长度设计，确保连接后不会出现螺纹脱扣的问题，整体外形轮廓规整，没有多余的冗余结构，在保证结构强度的前提下尽可能压缩整体重量，适配轻量化的设备设计需求。

从安装边界与外形尺寸来看，该轴承的杆端外轮廓为六角结构，可直接使用标准扳手完成拧紧装配，无需设计专用的装夹工位；轴承端的外圈外径、杆端螺纹规格、整体中心长度、球面内孔直径等关键尺寸均按照行业通用的杆端关节轴承尺寸系列设计，能够直接替换同规格的标准件，安装时仅需保证连接部件的铰接销轴与轴承内孔的配合公差符合要求，预留足够的摆动空间即可完成装配，不需要对周边配套部件进行额外的改型设计，能够大幅缩短设备的设计与装配周期，降低整体的生产制造成本。
