兼容ARDUINO的A6 GSM/GPRS通讯模块结构

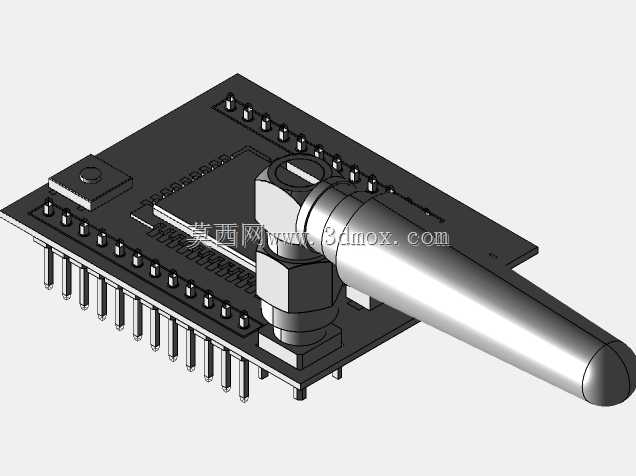

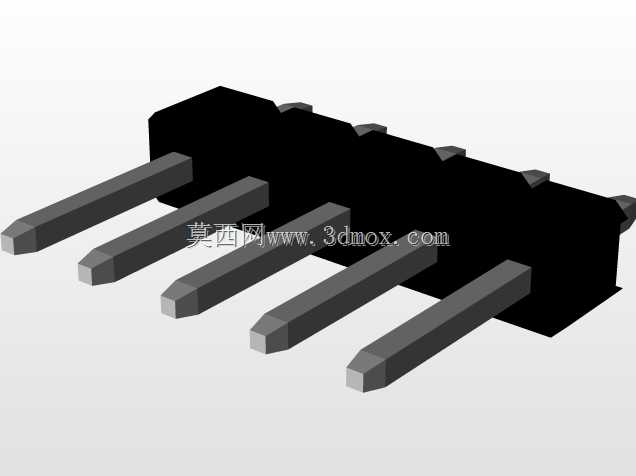

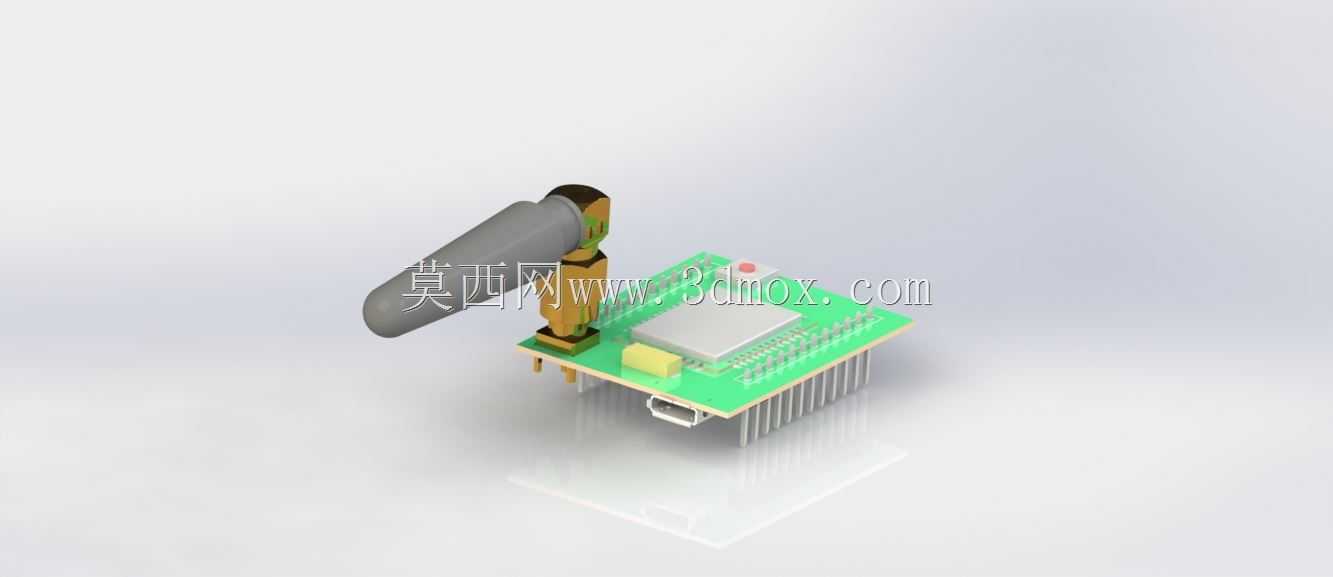

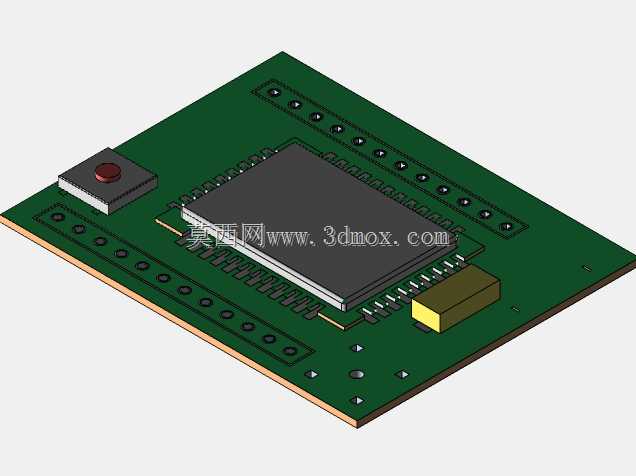

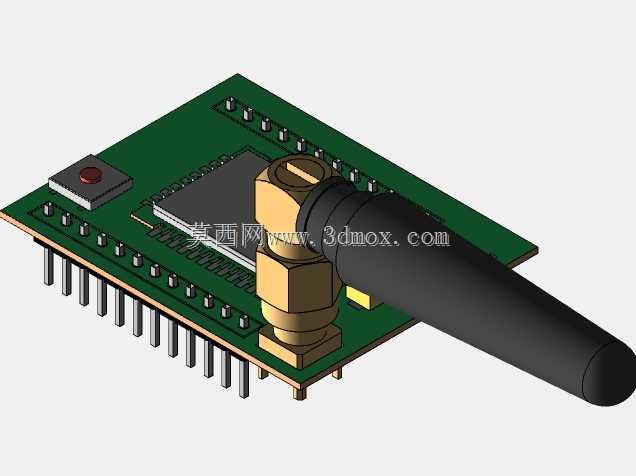

这款A6 GSM/GPRS模块是面向嵌入式无线通讯场景开发的功能组件，可广泛适配工业远程数据采集、智能物联终端、车载定位通讯、智能家居控制、安防报警触发等多类应用场景，能够为终端设备提供稳定的GSM语音通话、GPRS无线数据透传、短信息收发等核心通讯能力，尤其适配ARDUINO开源硬件开发体系，可快速接入各类开源电子原型项目，降低无线通讯功能的开发门槛。从实际用途来看，该模块可作为各类低速率无线数据传输场景的核心通讯载体，在野外环境监测点位中，可将传感器采集的温湿度、液位、气体浓度等数据通过GPRS网络回传至云端服务器；在共享设备终端中，可实现设备状态上报、远程指令接收与计费信息交互；在居家安防场景中，可在触发报警信号时自动拨打预设号码、发送报警短信，完成异常状态的主动推送。从功能特性来看，该模块集成了射频处理单元、基带处理电路、SIM卡接口、TTL串口通讯接口与电源管理电路，板载配套的电源滤波电容、状态指示元件与天线连接结构，射频天线采用外置立式安装设计，可有效降低板载电路对射频信号的干扰，提升信号接收灵敏度；模块排针采用标准2.54mm间距设计，可直接插接在面包板或配套ARDUINO扩展板上，无需额外转接即可完成硬件连接，适配多数开源硬件的通用接口规范。在设计思路上，该结构充分考虑嵌入式开发的易用性与安装适配性，整体采用分层布局逻辑，将核心通讯芯片布置在PCB板中心区域，周边排布滤波、防护类被动元件，电源输入端口靠近板边布置，方便外部电源接线；射频天线接口布置在板端一角，避免周边金属元件对信号造成屏蔽；排针接口统一布置在PCB两侧边缘，引脚定义兼容主流ARDUINO扩展接口的排布顺序，开发者可直接参照通用引脚定义完成接线，无需反复核对引脚映射。从外形尺寸与安装边界来看，模块主体PCB采用矩形板型设计，板边预留标准安装孔位，可通过铜柱配合螺丝固定在设备壳体内部或开发平台上，安装孔位间距适配通用电子模块的安装尺寸规范；外置天线通过同轴连接器与主板连接，天线可根据安装空间调整朝向，在紧凑设备内部安装时，可将天线延伸至设备外壳无金属遮挡的区域，保证射频信号的收发效果；模块整体高度控制在合理范围内，板载散热结构贴合核心发热芯片布置，不会额外占用过多安装空间，可适配多数小型嵌入式终端的内部空间要求，安装时仅需预留对应接线与天线布置空间即可完成装配，无需对设备结构做额外改造。
