1206规格贴片式LED封装三维结构设计

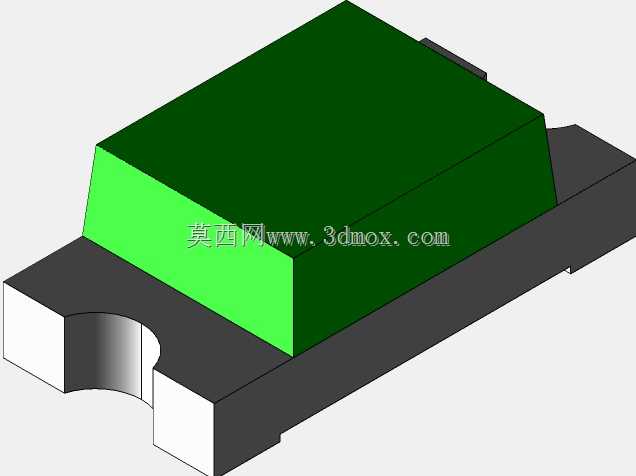

　　在消费电子、工业控制板卡、车载电子模块的表面贴装产线布局阶段，1206规格的贴片LED是板级状态指示最常用的元器件之一，这类器件的三维封装建模，直接影响PCB Layout阶段的干涉检查、钢网开孔设计、回流焊治具适配的准确性，很多刚入行的结构工程师在做板级堆叠时，容易忽略贴片LED的实际高度公差、焊盘外延尺寸，导致后期贴片出现立碑、亮灯视角偏移、外壳透光孔对位偏差等问题，这个三维模型完全按照实际量产的1206贴片LED封装尺寸做1:1还原，建模时特意区分了环氧树脂发光体、黑色塑封基座、金属焊端三个核心结构部分，没有做简化合并，方便工程师在做整机装配检查时，直接调用模型做透光间隙、焊盘匹配、周边器件避让的校验。从实际应用场景来看，

　　1206贴片LED多用于电源模块的电源指示、工控板卡的故障状态提示、家电控制面板的功能档位指示，这类应用场景对器件的安装高度、发光面角度、焊盘焊接可靠性都有明确要求，建模时首先确定的是安装基准面，也就是器件焊端与PCB焊盘贴合的底面作为Z向零位，所有尺寸都从这个基准面开始标注，避免出现装配时的Z向尺寸偏差。塑封基座的尺寸严格按照行业通用的1206封装规格设定，长度方向控制在3.2mm，宽度方向1.6mm，基座本体高度1.2mm，两侧的金属焊端向外延伸0.25mm，焊端厚度0.15mm，这个尺寸是考虑了回流焊时焊锡的爬升高度，在做PCB焊盘设计时，焊盘的外延尺寸可以直接参考模型的焊端位置做匹配，不需要额外预留过多余量，

　　避免焊盘过大导致的器件移位。发光体部分采用半透明环氧树脂封装，建模时特意做了顶面的微弧面处理，这是实际量产器件的典型结构，很多简化模型会把发光面做成纯平面，导致后期做导光结构设计时，计算的光线扩散角度出现偏差，这个模型的发光面弧度按照实际出光角度120度做匹配，工程师在设计面板透光孔、导光柱的时候，可以直接把模型导入装配体，模拟光线的出光路径，调整导光柱的位置和直径，避免出现亮灯时光斑偏移、亮度不均的问题。设计思路上没有做过度的细节刻画，比如省略了内部的芯片、键合金线这些对板级装配没有影响的内部结构，把建模重心放在了外部装配尺寸、安装边界、与周边器件的干涉检查相关的结构上，金属焊端的侧面做了微小的倒角处理，

　　这是实际器件冲压成型时的工艺特征，这个细节在做DFM检查时，可以帮助工艺工程师判断钢网开孔的形状，避免焊锡量过多导致的桥接问题。在做整机堆叠时，这个模型可以直接导入PCB设计软件的3D预览环境，检查LED与上方外壳、导光柱、周边贴片电容电阻的间隙，通常要求LED发光面与外壳内表面的间隙不小于0.3mm，避免组装时压伤发光体，同时要保证发光面中心与透光孔中心的同轴度偏差不超过0.2mm，这些校验都可以通过调用这个三维模型直接完成，不需要等实物打样后再发现问题。另外针对有灌封要求的工控板卡，模型的基座侧面与发光体的衔接处做了准确的直角过渡，工程师可以通过模型计算灌封胶的覆盖高度，避免灌封胶遮挡发光面导致亮度不足的问题，焊端的下表面与基座底面保持齐平，保证贴片时器件能够平稳贴装在PCB表面，不会出现倾斜导致的焊接不良。很多工程师在选型贴片LED时，只会关注 datasheet 上的平面尺寸，忽略三维方向的安装边界，比如发光体的顶部比基座高出0.8mm，这个高度如果在堆叠时没有预留足够空间，就会和上方的屏蔽罩、结构筋位发生干涉，这个模型把所有外部轮廓的尺寸都做了精准还原，包括基座底部的微小脱模斜度，虽然斜度只有0.5度，但在做高密度板卡布局时，这个微小的尺寸偏差可能就会导致和相邻0402封装器件的间隙不足，影响贴片良率。
