小外形SOP贴片电子封装结构

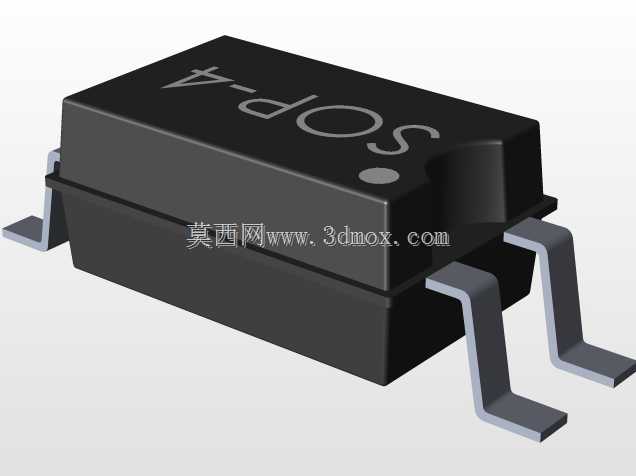

　　在消费电子、工业控制板卡、车载电子模块的表面贴装产线中，SOP类小外形贴片封装是应用覆盖范围极广的半导体承载结构，这类封装的三维建模精度直接影响PCB Layout阶段的干涉检查、钢网开孔设计、回流焊治具适配的全流程可靠性，很多刚接触板级结构设计的工程师容易忽略封装本体与引脚的成型公差，导致贴片阶段出现引脚共面度超差、本体与周边丝印干涉、焊盘与引脚搭接量不足等批量生产问题。这款SOP-4封装的结构设计完全贴合量产SMD工艺的实际成型要求，本体采用黑色环氧塑封料的典型矩形塑封结构，本体顶面设置的极性标识圆点与丝印字符，完全匹配产线视觉识别、人工目检的极性判断需求，避免贴装反向导致的电路功能失效。引脚部分采用鸥翼型成型设计，

　　这种引脚结构的优势在于回流焊过程中引脚的应力释放空间充足，能够抵消PCB基材与塑封本体之间的热膨胀系数差异，减少温度循环测试中的焊点开裂风险；引脚的折弯角度、伸出长度、脚间距严格遵循通用SOP封装的行业规范，引脚末端的平直段长度刚好匹配标准焊盘的搭接尺寸，既不会因为搭接量过小导致焊点强度不足，也不会因为引脚过长导致相邻焊盘之间的锡膏桥连。从安装边界来看，建模时充分考虑了塑封本体的拔模斜度，本体侧壁的微小斜度符合塑封模具的脱模要求，不会出现结构设计上的倒扣导致模具无法出模的问题；本体底部与PCB表面的间隙高度控制在合理范围，既能保证贴片时吸嘴取料的真空吸附稳定性，也能让回流焊过程中助焊剂挥发的气体顺利排出，减少底部气孔、

　　虚焊的产生概率。在实际选型应用中，这类4引脚SOP封装常用来承载光电耦合器、低压MOS管、小型逻辑芯片、线性稳压器等小功率半导体器件，建模时还原的引脚共面度公差范围，能够直接导入DFM分析软件，模拟贴片过程中引脚与焊盘的接触状态，提前识别共面度超差导致的虚焊风险。很多工程师在自建封装库时，往往只按照 datasheet 上的公称尺寸绘制，忽略了塑封本体的圆角、引脚折弯处的圆弧过渡、极性标识的实际位置，导致导出的钢网开孔与实际引脚位置偏移，或者做拼板工艺边时，本体与传送导轨的安全距离计算错误，这款模型在细节上还原了量产封装的所有工艺特征：本体边角的微小圆角是塑封模腔的倒角特征，避免塑封过程中应力集中导致的本体开裂；

　　引脚与本体衔接处的包胶结构，还原了塑封料对引脚框架的包裹固定效果，能够准确模拟引脚的受力强度，在做跌落仿真、振动测试仿真时，可以更真实地还原引脚与本体连接位置的应力分布。对于做治具设计的工程师来说，这款模型的本体尺寸精度可以直接用来设计贴片定位治具的型腔，不需要反复调整治具的避让尺寸，引脚的位置精度可以直接用来设计测试探针的位置，避免探针扎到引脚边缘导致的接触不良。在高密度板卡设计中，SOP封装的高度尺寸直接影响板卡堆叠时的上层板避让空间，这款模型还原了塑封本体的真实高度，包括顶面标识字符的微小凸起高度，在做结构堆叠检查时，不会因为模型高度偏小导致上层结构与元件本体干涉。另外，鸥翼引脚的成型回弹特征也在模型中做了贴合实际的还原，引脚不是完全平直的折弯结构，折弯处的微小圆弧和角度回弹量，和实际冲压成型的引脚框架状态一致，在做焊点可靠性仿真时，能够更准确地计算焊点在温度循环、机械振动下的应力应变情况，为焊盘尺寸优化、钢网厚度选择提供更准确的模型基础。
