工业铝型材配套可弯曲角度定位底座

这款可弯曲角度底座是专为工业铝型材框架系统开发的角度调节定位组件，主要应用于非标自动化生产线的工位角度调整、工装夹具的角度支撑、实验测试平台的角度固定以及小型设备机架的倾角适配场景，能够满足生产现场不同工位对工件安装角度的灵活调整需求，替代传统焊接固定的角度支架，大幅降低现场改造成本与调整周期。

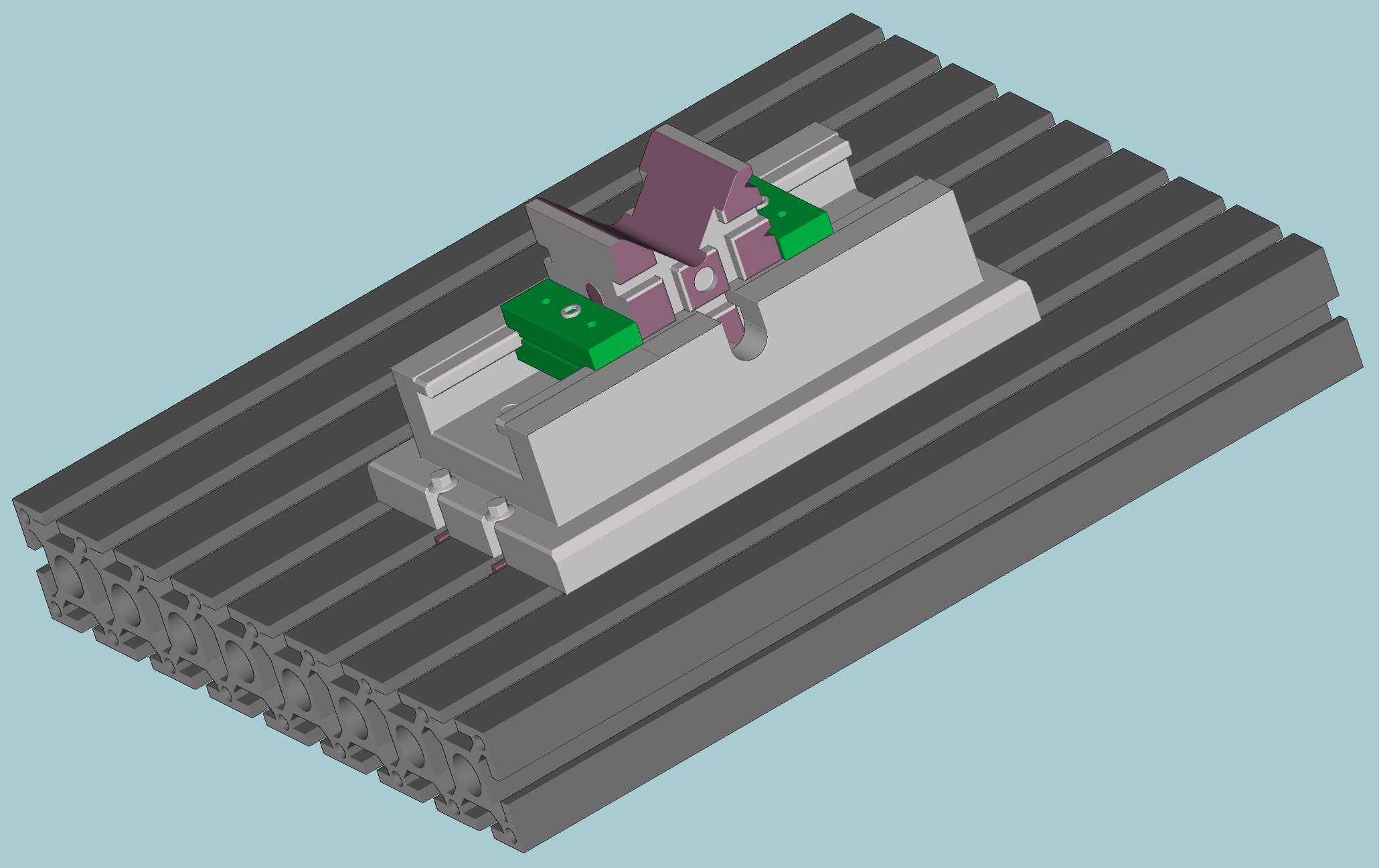

产品核心功能是实现0到预设范围内的任意弯曲角度锁定，配套的不同角度弯曲棱镜可作为角度校准基准，确保调整后的角度精度满足生产装配要求。底座主体采用与标准工业铝型材槽宽匹配的安装结构，可直接嵌入铝型材的T型槽内，通过配套的T型螺栓与锁紧螺母完成快速固定，无需在铝型材上额外打孔加工，适配市面上主流的40系列、45系列工业铝型材安装边界，安装时仅需预留底座本体长度方向120mm、宽度方向60mm的安装空间，锁紧后可承受垂直于安装面最大500N的静载荷，满足多数轻型工装、检测探头、导向件的安装承重需求。

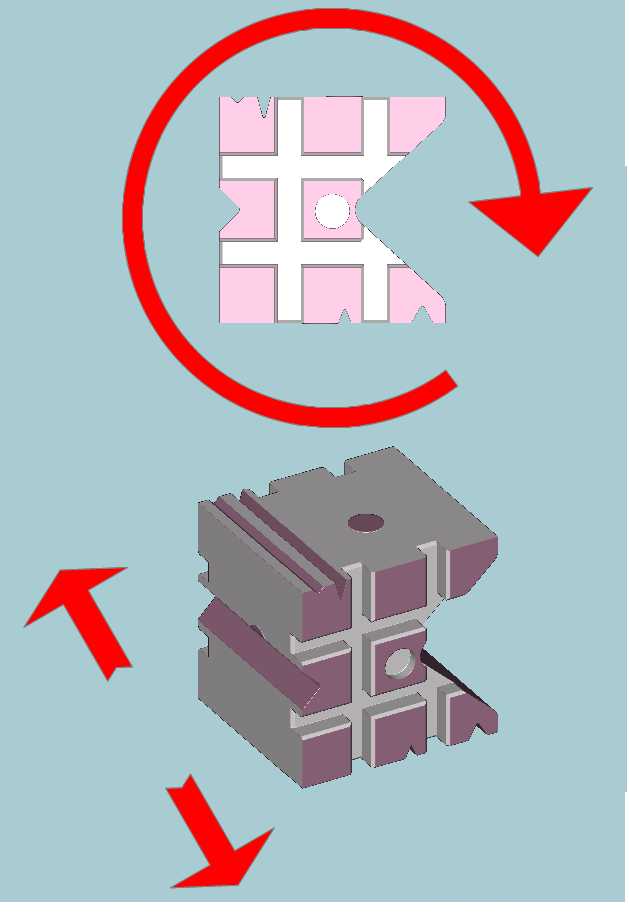

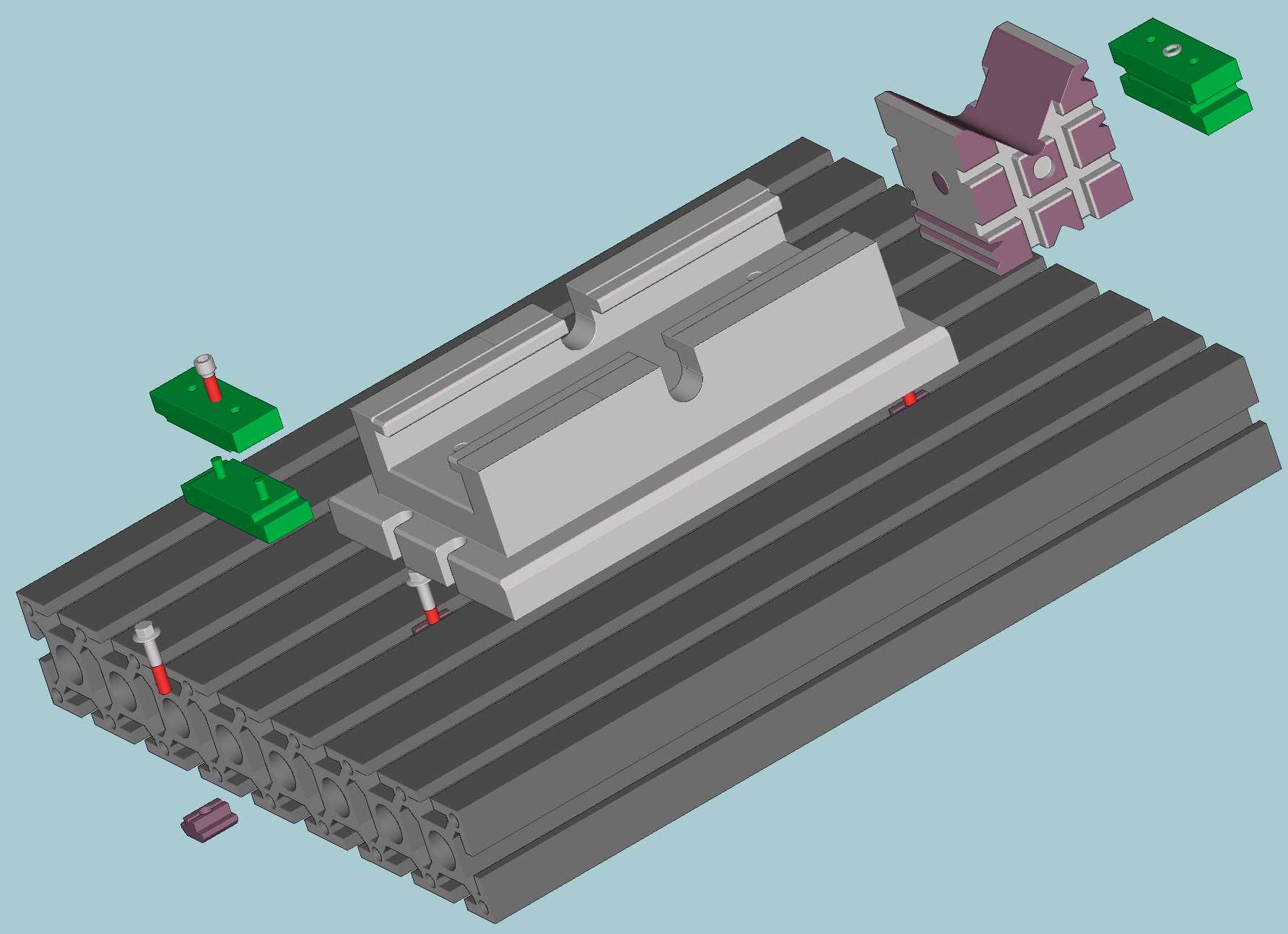

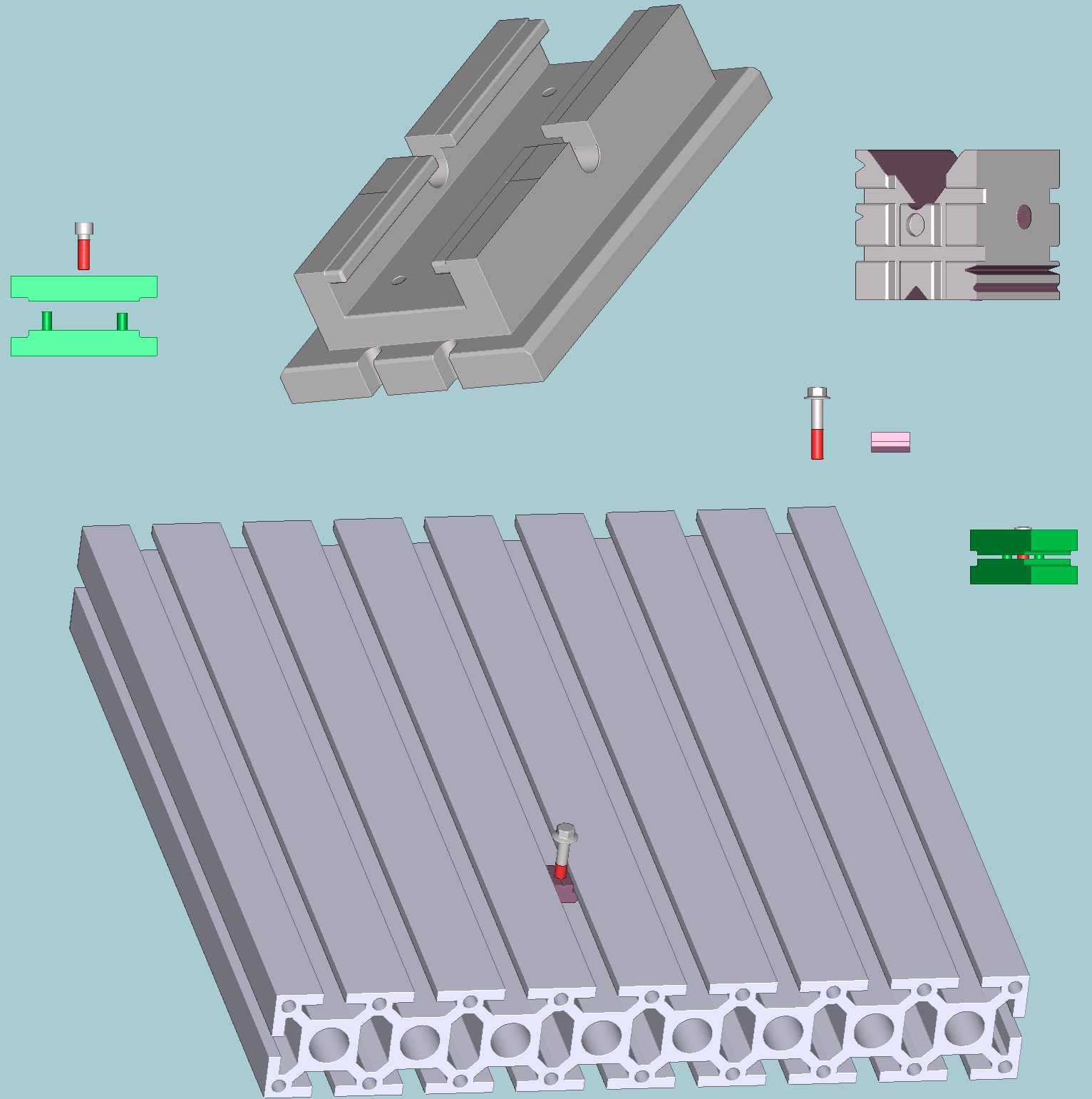

设计思路上，整体采用模块化分体结构，分为底座滑动块、角度铰接块、锁紧组件、角度校准块四个部分，底座滑动块底部做了与铝型材槽道匹配的凸台结构，安装时可沿铝型材长度方向自由滑动调整位置，调整到位后通过侧面的锁紧螺丝顶紧铝型材槽道完成位置固定；角度铰接块采用齿面啮合的锁紧结构，松开锁紧螺丝时可自由转动调整角度，锁紧后齿面完全咬合，避免受载后出现角度偏移，相比摩擦式锁紧结构，抗振动、抗冲击性能更强，适合车间有设备振动的使用场景。配套的不同角度弯曲棱镜可在角度调整时作为快速参照，无需额外使用角度尺测量，提升现场调整效率，棱镜采用耐磨硬质材料制作，长期使用不会出现磨损导致的角度基准偏差。

实际使用中，这款底座可用于安装光电传感器、气动喷嘴、小型导向滑轨、工件挡停块等需要调整角度的功能部件，在流水线的工件检测工位、产品吹扫工位、物料导向工位都能适配，相比固定式角度支架，可在产品换型、工位调整时快速更改安装角度，无需重新制作支架，减少工装备件的储备量，降低生产线的运维成本。整体结构做了倒角处理，没有尖锐棱角，避免现场操作人员调整时被划伤，所有外露螺丝均采用内六角结构，使用常规内六角扳手即可完成所有安装调整操作，无需特殊工具，适配车间日常运维的工具配置。
