批量钣金件生产级连续冲压工装结构

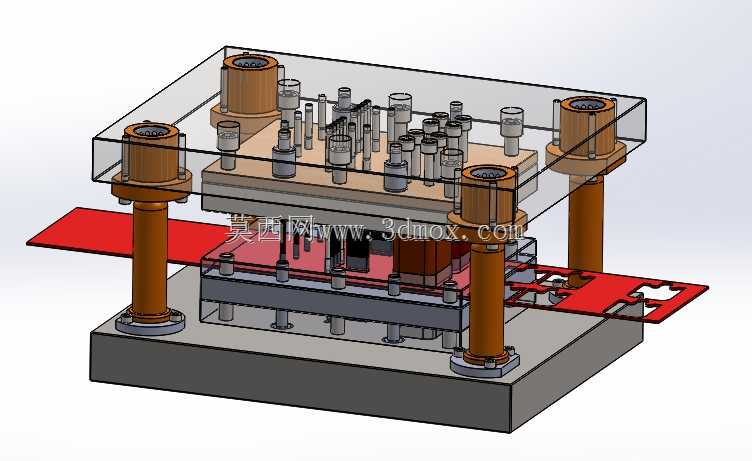

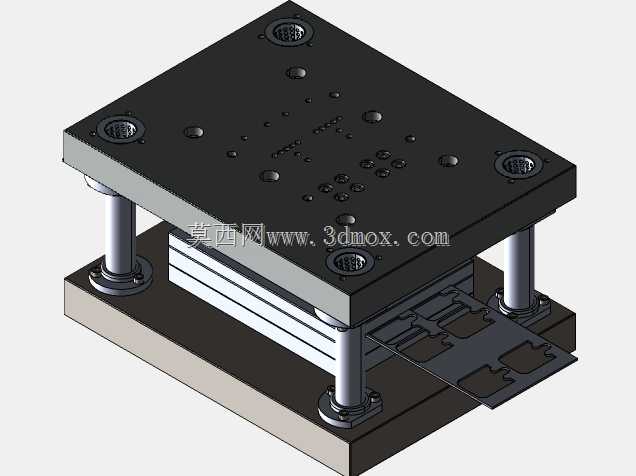

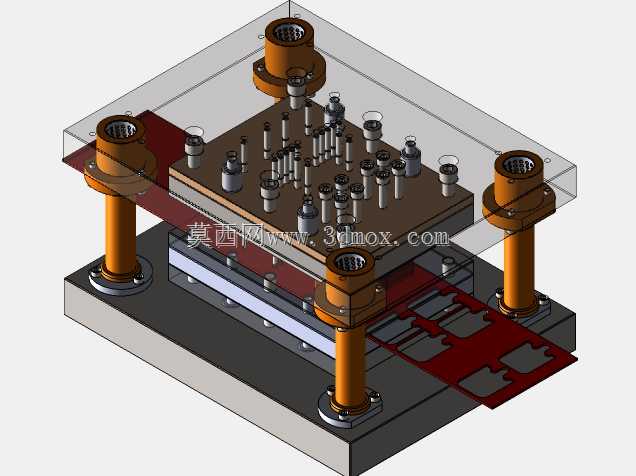

这套冲压工装面向中小规格平板类钣金零件的规模化量产场景，主要适配消费电子结构件、小型家电五金配件、汽车低压电气连接件等薄钢板零件的连续冲压作业，可直接搭载于普通开式压力机工作台面，适配常规吨位的通用冲压设备，无需对设备进行额外改造即可完成安装调试。工装整体采用经典的四导柱模架结构，上下模座通过四根加粗的镀铬导柱与配套铜套导套实现精准导向，导柱垂直安装于下模座四角，导套压装在上模座对应位置，合模过程中可保证上下模的对位精度控制在0.02mm以内，有效避免长期冲压作业中出现的啃模、偏磨问题，大幅延长模具核心工作部件的使用寿命。上模部分集成了多组不同功能的工位组件，沿条料送进方向依次排布冲定位孔、冲裁外形余料、折弯成型、精整校平、成品分离等多道工序的凸模结构，各凸模通过独立的固定板与卸料板实现定位固定，卸料板采用弹性卸料结构，内置均匀排布的矩形弹簧，可在冲压回程时将箍在凸模上的条料平稳脱出，避免条料变形影响送进精度。下模部分对应各工位设置了匹配的凹模镶块，所有凹模镶块均采用快换式结构设计，通过螺钉与销钉固定在下模座的安装槽内，当某一工位的刃口出现磨损或崩损时，无需拆卸整套模具即可单独更换对应镶块，大幅降低生产现场的维护停机时间。条料通过工装前端的导料板实现送进导向，配合各工位设置的导正销插入条料上预先冲出的定位孔，可保证每一次冲压行程中条料的送进步距误差控制在极小范围内，避免出现孔位偏移、外形错边等成型缺陷。工装的上下模座均采用高强度铸铁材质加工而成，具备足够的刚性与抗冲击性能，可承受连续高速冲压作业中的交变载荷，减少模座变形对成型精度的影响。安装时需保证下模座底面与压力机工作台面完全贴合，通过压板与T型螺栓将下模牢固固定，上模柄与压力机滑块的安装孔精准对中锁紧，调试过程中先以手动盘车的方式完成多次空行程合模，确认各工位部件无干涉、导柱导套滑动顺畅后，再进行试冲作业，根据试冲零件的尺寸精度调整各凸模的进入深度与卸料弹簧的预压力，直到产出的零件尺寸公差与形位精度满足图纸要求。这套工装可实现单条料的连续多工序一体化加工，相比单工序冲压模具可减少多次定位带来的误差，同时大幅降低人工上下料的操作频次，有效提升钣金零件的生产效率与成型一致性，适合单品种零件的大批量连续生产场景。
