树莓派Pi3开发板带PCB板结构设计

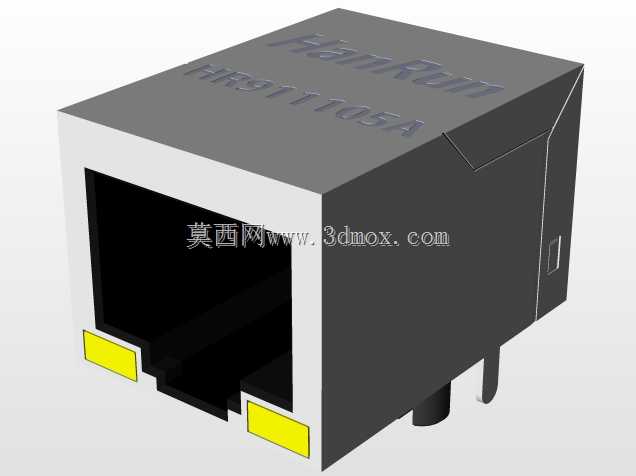

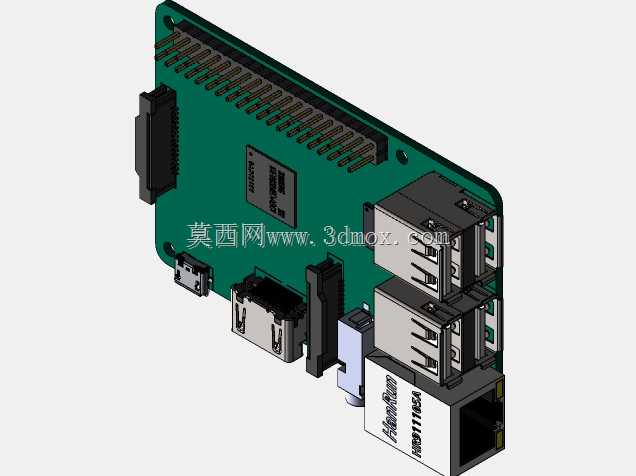

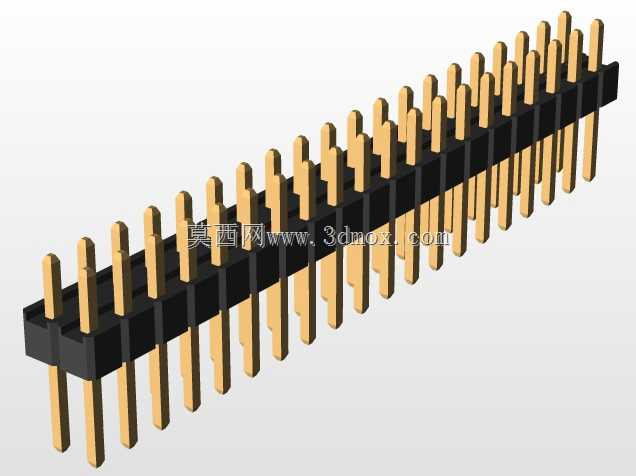

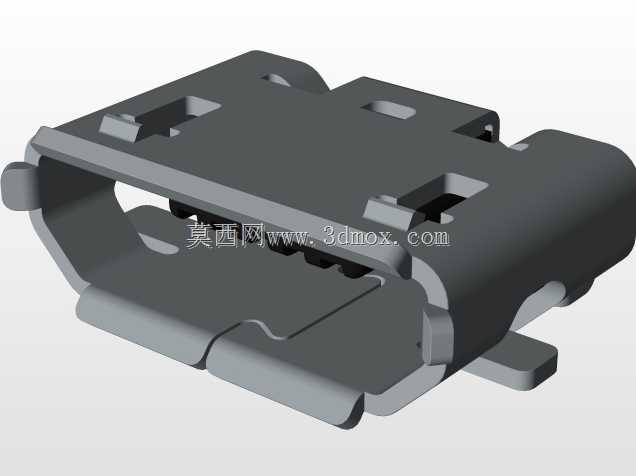

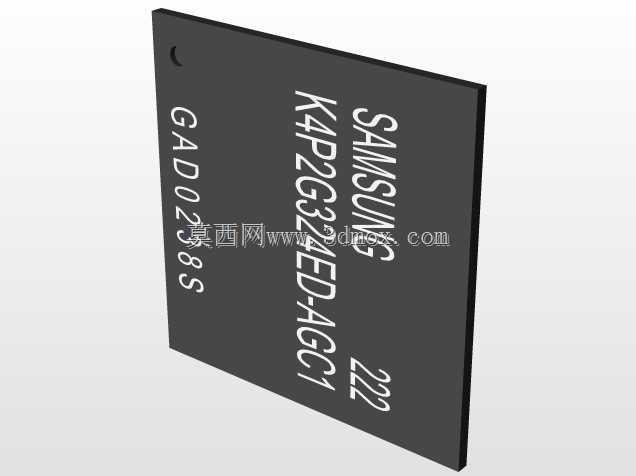

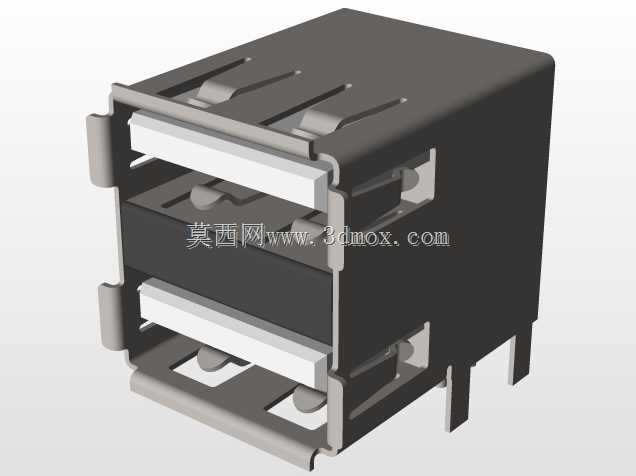

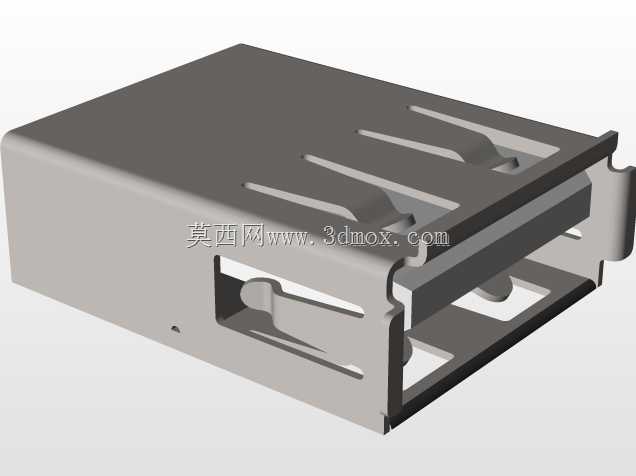

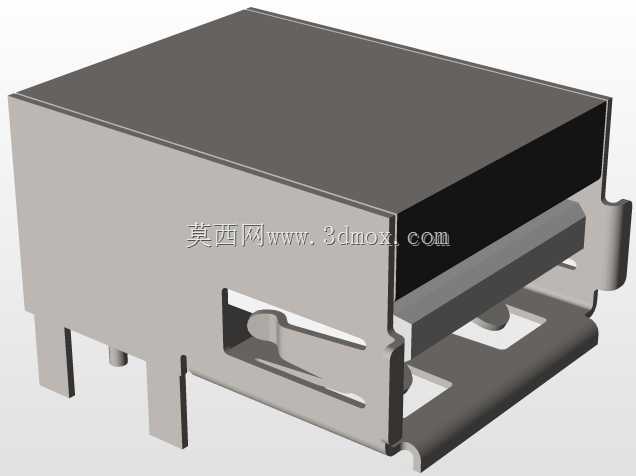

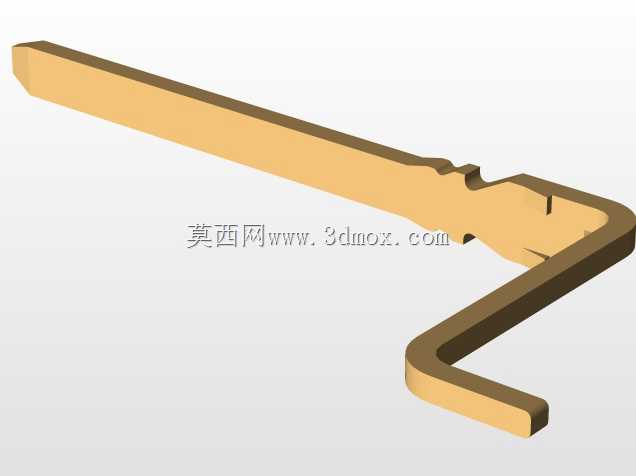

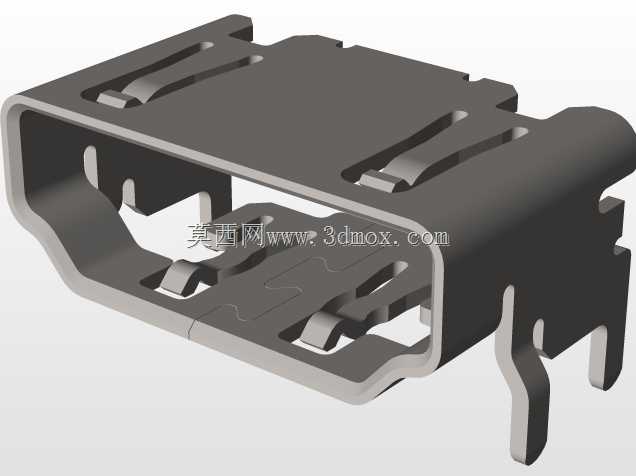

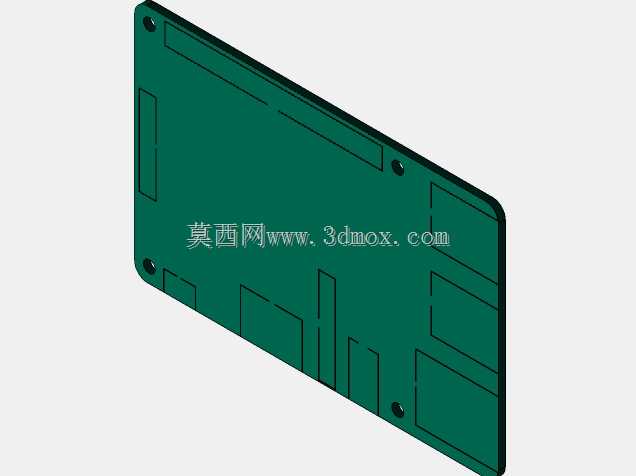

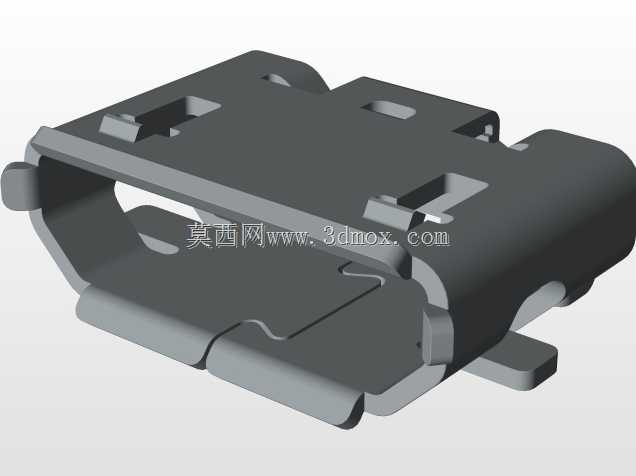

本次呈现的是树莓派Pi3单板计算机搭配PCB板的完整结构设计，这类单板计算机是嵌入式开发、智能硬件原型搭建领域的核心硬件载体，广泛应用于创客项目开发、工业边缘数据采集节点搭建、小型智能终端设备主控、物联网网关原型验证、编程教学实训等场景，能够为各类小型智能硬件项目提供稳定的算力支撑与丰富的外设扩展能力。从实际用途来看，该开发板可作为小型智能设备的核心控制单元，外接各类传感器、执行器实现环境监测、设备控制、数据传输等功能，也可作为独立的微型计算单元完成轻量级运算任务，搭配对应的PCB载板能够实现接口扩展、信号调理、电源适配等附加功能，满足不同定制化项目的硬件连接需求。在功能特性层面，该设计完整还原了开发板的全部接口布局，包含板载排针扩展接口、以太网接口、多组USB接口、HDMI视频输出接口、Micro USB供电接口等常用外设接口，同时还原了板载核心芯片、网络变压器、存储芯片等核心元器件的布局与外形，PCB部分与开发板的连接结构、定位结构都做了精准还原，能够直观呈现硬件组装后的完整形态。从设计思路来看，整个结构设计以实物硬件的实际尺寸为基准，优先保证各接口的位置精度与安装边界的准确性，所有元器件的外形都按照实物比例进行建模，既还原了硬件的外观特征，也预留了足够的装配间隙，能够用于硬件外壳设计、扩展模块适配设计、安装支架结构设计等场景，避免后续结构设计出现干涉问题。在外型尺寸与安装边界方面，该设计严格遵循树莓派Pi3的标准外形尺寸，板体的长宽尺寸、安装孔位的位置与孔径都与实物保持一致，各接口的伸出长度、板上元器件的高度都做了精准还原，能够为配套外壳的内部空间设计、扩展模块的叠装设计提供准确的尺寸参考，确保后续设计的结构件能够与开发板完美适配，不会出现接口遮挡、安装孔位错位、元器件挤压等问题，可直接用于相关智能硬件产品的结构验证与装配模拟。
