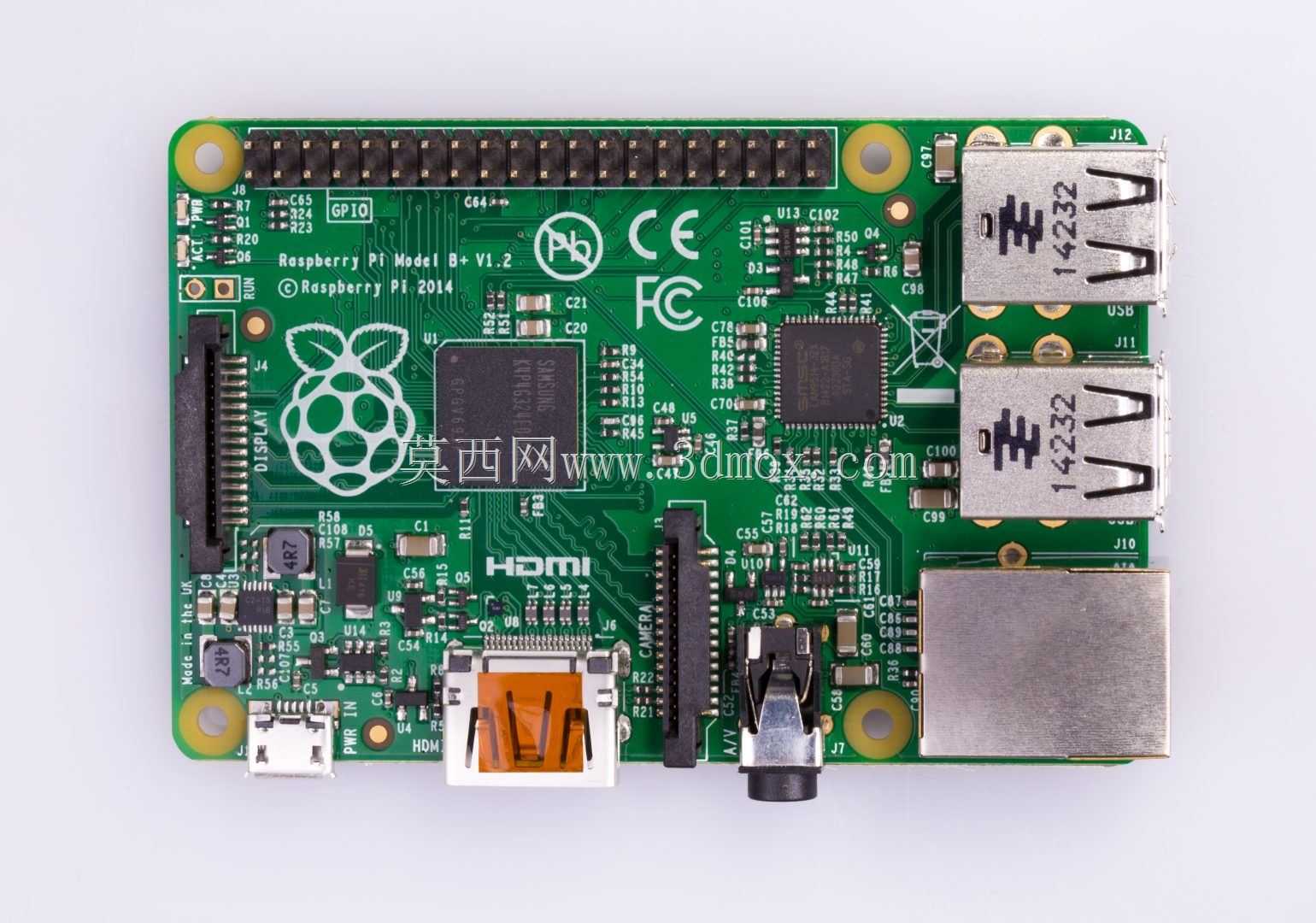

树莓派B型嵌入式开发板结构设计

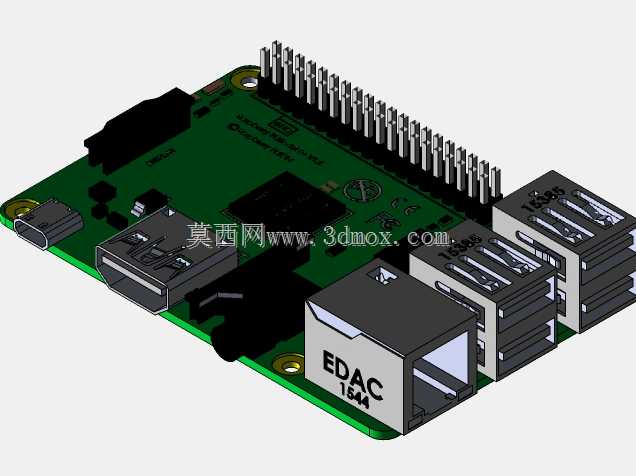

这款嵌入式开发板的三维结构设计，围绕嵌入式开发场景的实际使用需求展开，可广泛应用于物联网终端搭建、小型智能设备控制、编程学习实践、嵌入式系统原型验证等场景，能够为各类小型电子项目提供核心控制载体，实现控制信号的发送与接收、外设连接驱动、数据运算处理等核心功能。设计过程中充分考虑了开发板的实际使用与安装需求，整体采用紧凑的矩形布局，在有限的板身空间内合理排布各类接口与元器件，板身边缘预留标准安装孔位，可直接适配通用开发板固定支架、亚克力保护外壳以及嵌入式设备的内部安装槽位，安装边界清晰，无需额外对板身进行裁切加工即可完成固定装配。接口布局遵循通用开发板的使用习惯，将常用的以太网接口、USB接口排布在板身单侧，方便用户插拔各类外设，排针引脚沿板身侧边整齐排布，既满足外接扩展模块的接线需求，也避免引脚与其他安装结构产生干涉。板身表面的元器件排布充分考虑散热空间，核心芯片区域预留足够的通风间隙，网口、USB接口等带有金属屏蔽壳的部件位置精准，与PCB板的贴合间隙控制在合理范围，既保证结构装配的严合度，也避免元器件之间出现挤压错位的问题。整个结构设计还原了开发板的真实装配关系，从PCB基板的厚度到各接口的凸起高度、元器件的排布位置都贴合实物参数，能够直接用于开发板外壳设计、安装结构适配、教学演示模型制作等场景，帮助开发者在项目前期完成安装空间校核、外设连接干涉检查，减少实物打样调试的成本，也可用于嵌入式教学过程中的结构展示，让学习者更直观地理解开发板的硬件布局与接口分布逻辑。
