可调式光圈叶片联动虹膜机械结构

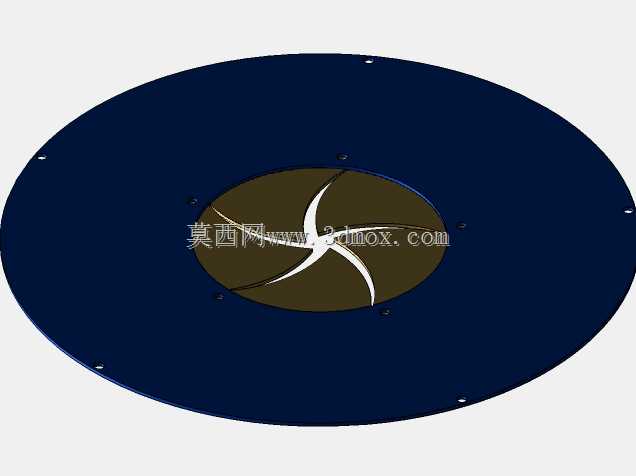

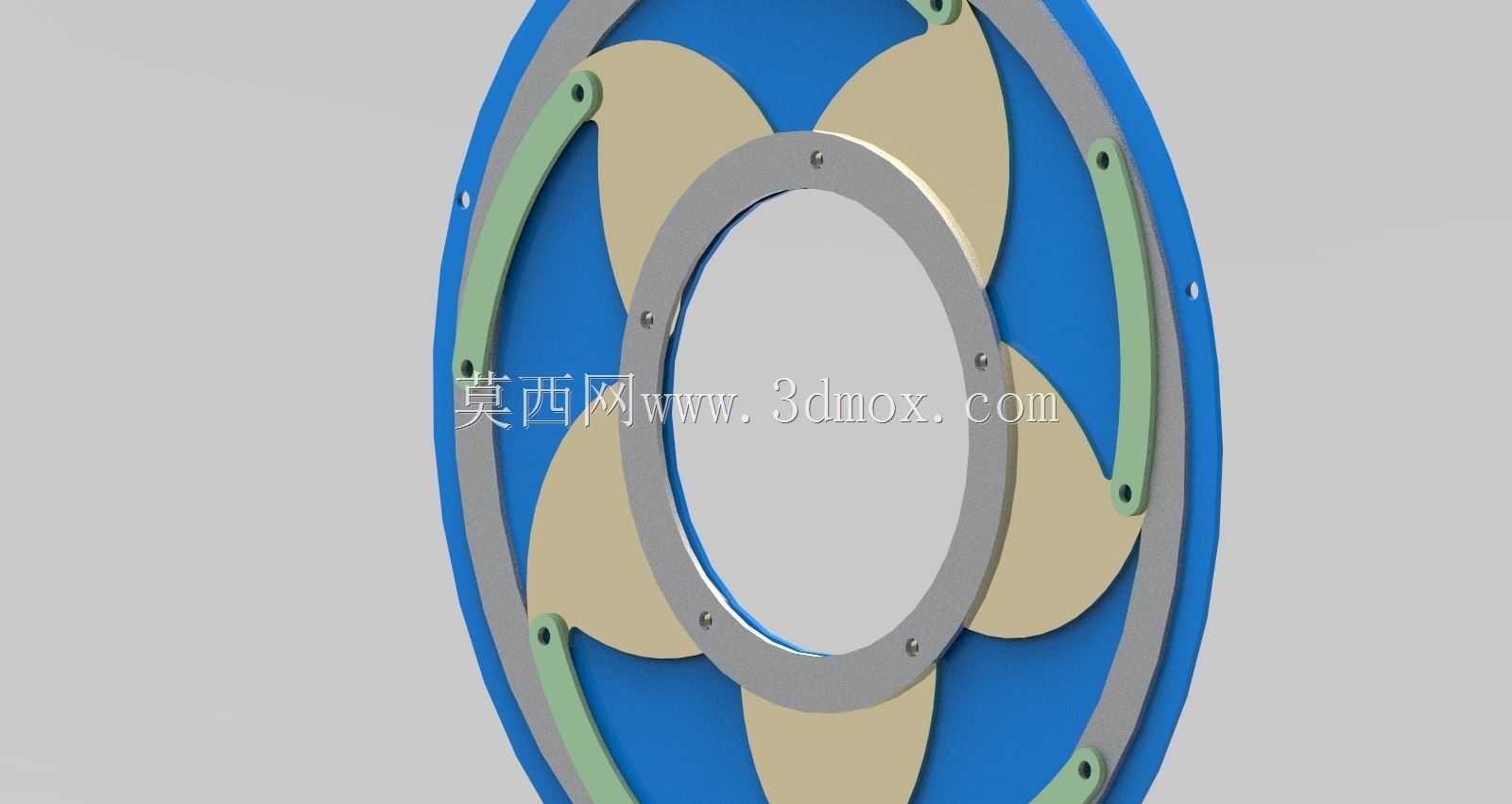

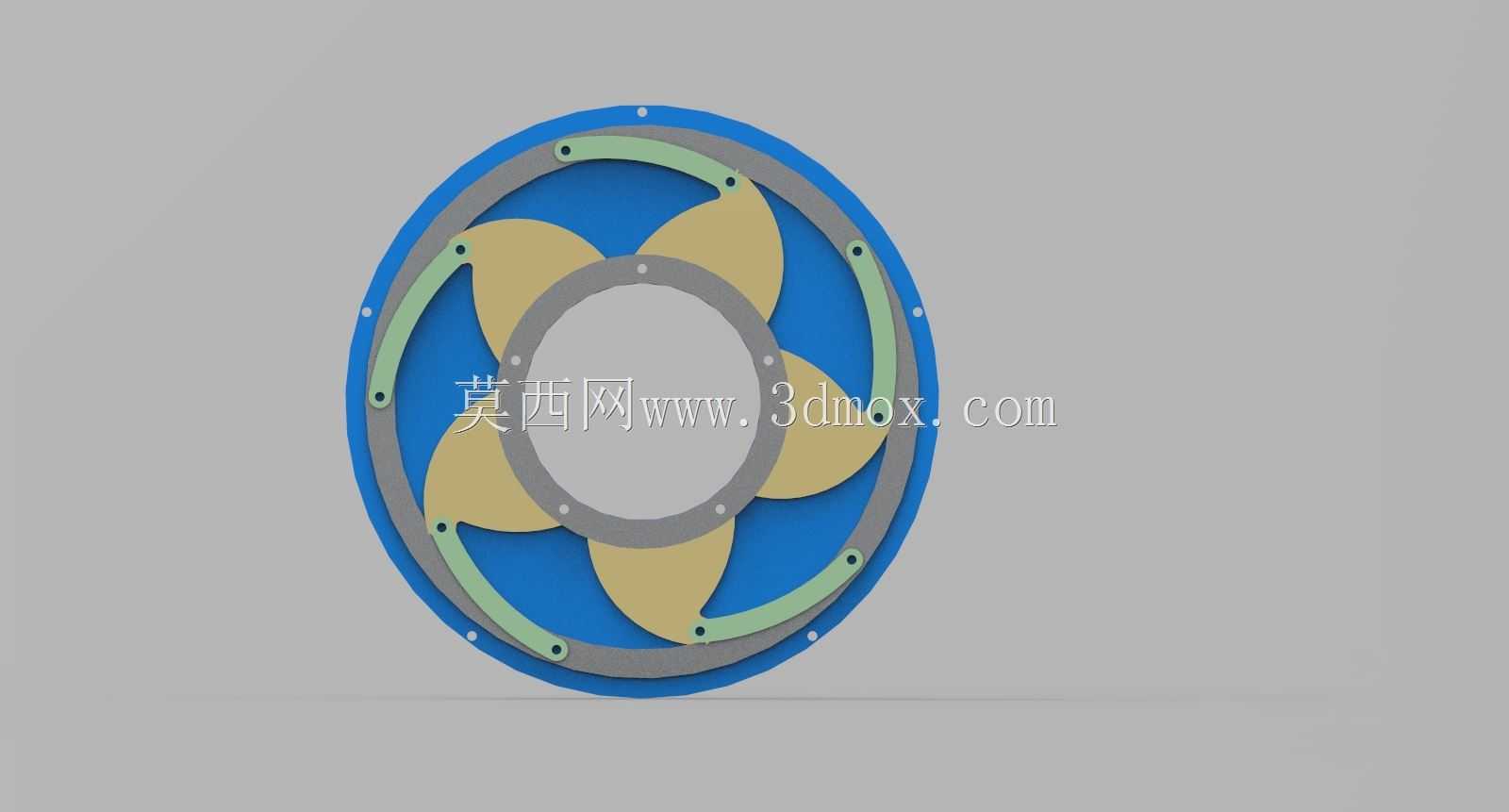

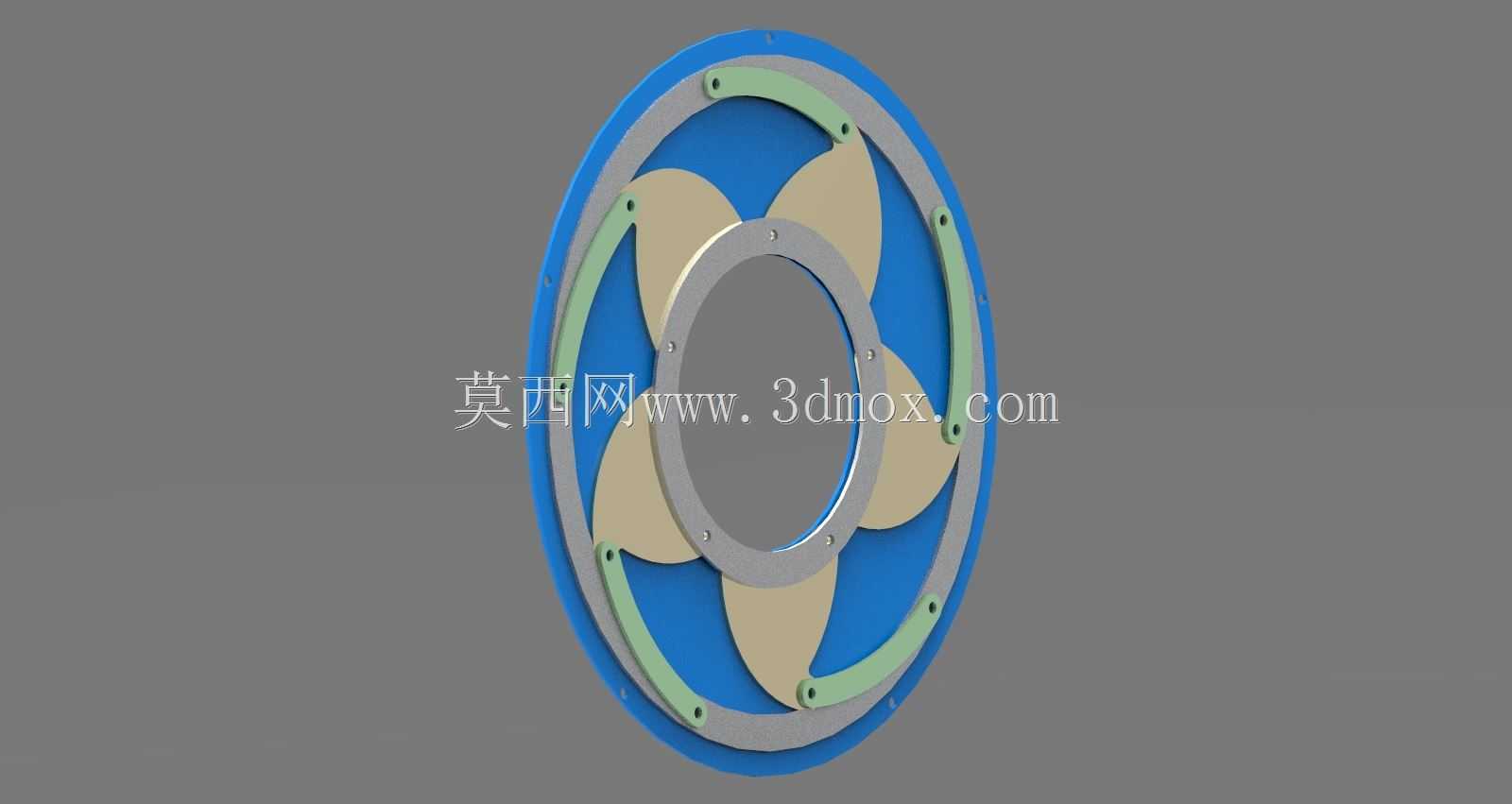

该虹膜机构是典型的多叶片联动孔径调节结构，核心应用场景覆盖光学光路调节、流体通径控制、精密限位装置等多个工业领域，在光学设备中可作为可变光阑控制通光孔径大小，在流体管路中可作为无级调流阀控制介质通流面积，在自动化分拣设备中可作为自适应夹持机构适配不同尺寸工件的限位需求，凭借平滑的无级调节特性，在需要连续改变中心通径尺寸的工况下具备极高的实用价值。该结构的核心功能是通过外圈的旋转驱动，带动周向均匀排布的多片弧形叶片同步摆动，实现中心通光/通流孔径的连续无级缩放，调节过程中所有叶片运动完全同步，中心孔径始终保持正圆形，不会出现偏位、卡滞或孔径变形问题，能够在最大开度与最小闭合状态之间实现任意尺寸的稳定停留，满足不同工况下的孔径调节精度要求。设计过程中采用了周向均布的联动约束思路，每片叶片通过两个铰接点分别与固定内圈、旋转外圈连接，当外圈相对于内圈产生定轴转动时，会带动所有叶片沿预设轨迹同步偏转，叶片之间采用层叠排布设计，相邻叶片边缘始终保持贴合密封，调节全程无间隙漏光或漏流问题；整体采用同轴环形布局，所有运动部件均布置在环形安装边界内，无外凸结构，安装时可通过外圈法兰的预留孔位直接与配套设备的端面固定，轴向厚度紧凑，不会占用过多安装空间，适配各类对安装尺寸有严格限制的紧凑型设备场景。外形上采用正圆形同轴设计，外径尺寸适配常规标准安装接口，中心最小闭合孔径可趋近于零，最大开度可接近内圈通径尺寸，安装边界仅需预留与机构外径匹配的圆形安装位即可，轴向安装空间仅需覆盖机构整体厚度，无需额外预留运动避让空间，所有叶片的运动轨迹均在环形壳体内部完成，不会与周边其他部件产生运动干涉。结构运动阻力小，仅需极小的驱动力即可驱动外圈旋转完成全行程调节，可适配手动旋钮调节、微型电机驱动、气动旋转驱动等多种驱动方式，适配不同设备的动力配置需求，叶片边缘做了顺滑过渡处理，反复调节过程中不会出现相邻叶片的磨损卡滞，长期运行仍能保持稳定的调节精度与运动顺滑度。
