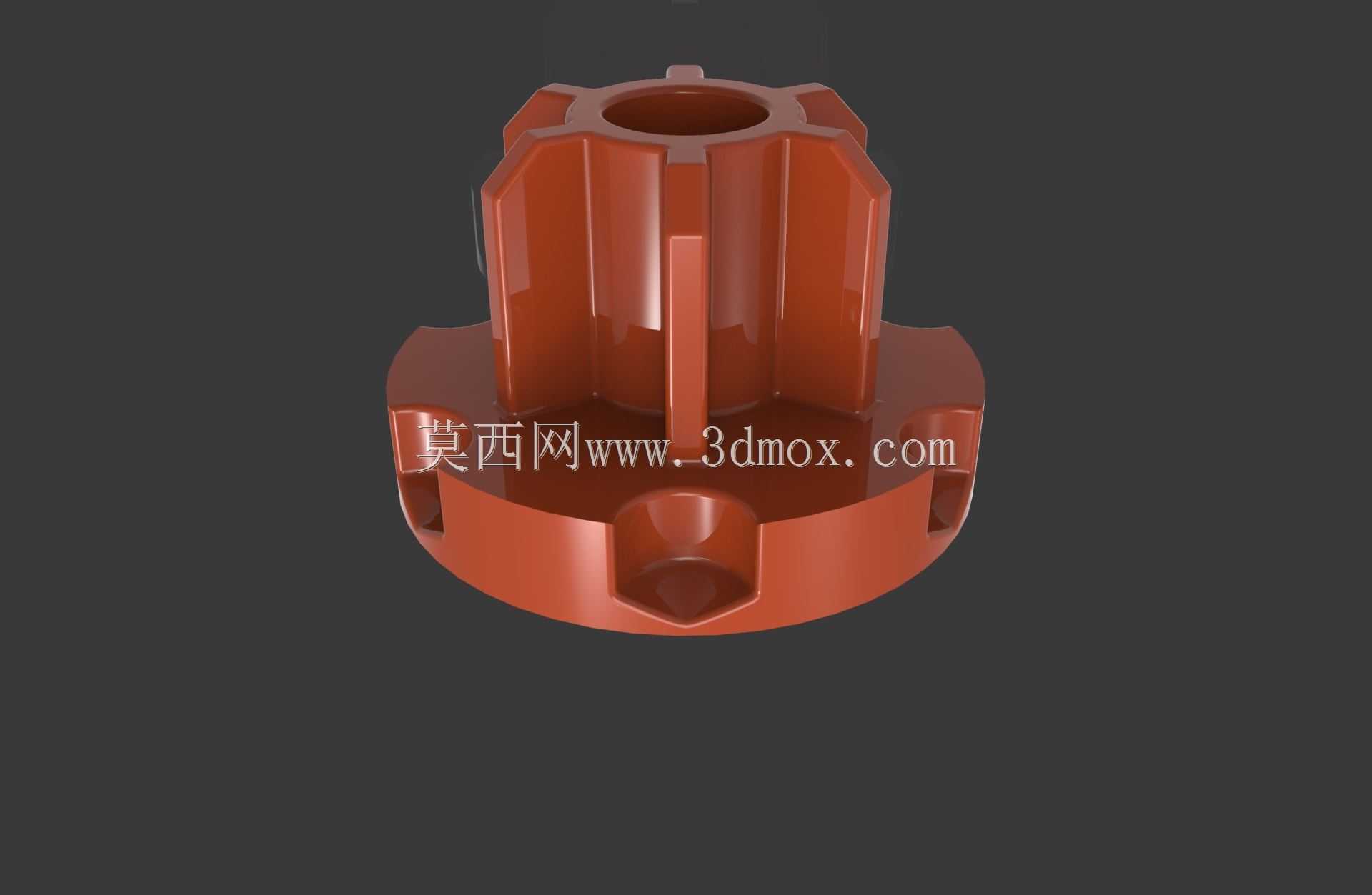

这类带周向加强筋的中空回转类塑料件,常应用在小型风力驱动装置、户外景观风车、儿童游乐设施风动组件的动力传递节点上,作为风轮与主轴之间的连接载体,承担扭矩传递、轴向定位、周向限位的核心作用,同时兼顾轻量化与户外耐候使用需求。从结构设计逻辑来看,整体采用中心通孔加周向均布立筋的布局,中心通孔的内径尺寸匹配对应直径的金属或塑料传动轴,孔壁预留的轴向定位槽可与轴上的平键或者凸台配合,避免运转过程中出现相对打滑,保证风轮捕捉到的风能可以完整传递到下方的传动机构。周向分布的八道立式加强筋并非等厚设计,靠近中心孔位置的筋条厚度更大,向外延伸至外缘法兰处逐渐收窄,这种变截面设计既可以保证扭矩传递路径上的结构刚度,避免筋条根部应力集中导致的开裂,

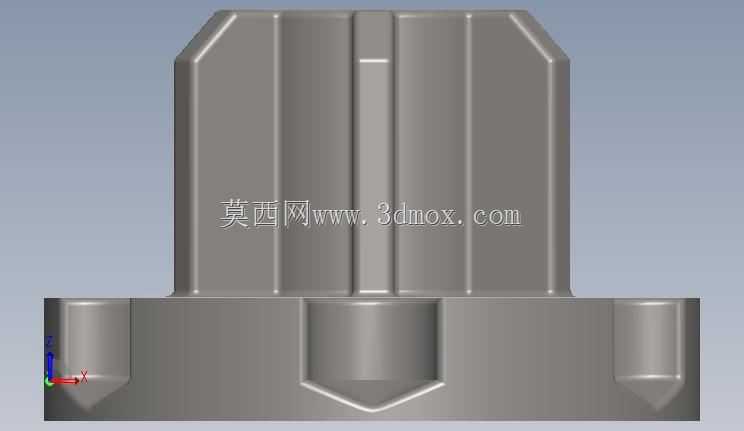

也能减少不必要的材料用量,降低注塑成型时的缩痕风险。底部的环形法兰面上均匀分布了四个内凹的安装沉位,每个沉位的深度与配套紧固件的头部高度匹配,安装后紧固件头部不会突出法兰平面,避免与相邻的风轮轮毂或者轴承端面产生运动干涉,法兰外缘做了R2.5的圆角过渡,既可以减少注塑时的飞边产生,也能避免装配过程中锐边划伤操作人员。在实际工况中,这类部件长期处于户外低速旋转状态,承受的载荷以交变的风阻扭矩为主,偶尔会遇到突发阵风带来的冲击载荷,因此设计时在立筋与中心孔、立筋与底部法兰的连接位置都做了渐变圆角过渡,圆角半径从R1到R3平滑过渡,避免直角连接带来的应力集中,提升零件的抗疲劳寿命。中心孔的上端面做了15度的倒角导向,
装配时可以快速对准传动轴,降低装配难度,孔的内壁粗糙度控制在Ra1.6,既保证与轴的配合精度,也不会因为过高的粗糙度要求增加注塑模具的加工成本。周向立筋之间的空腔并非无用结构,一方面可以减少零件整体重量,降低旋转时的转动惯量,让风车在低风速条件下也能顺利启动,另一方面这些空腔可以作为走线通道,部分带灯光效果的景观风车可以将LED供电线路从空腔内穿过,避免线路外露缠绕在旋转部件上。从安装边界来看,零件的总高度控制在适配常规小型风轮轮毂的尺寸范围内,底部法兰的外径与风轮轮毂的内止口尺寸匹配,装配时法兰嵌入轮毂止口内,保证两者的同轴度,减少旋转时的径向跳动。立筋的外圆直径略小于法兰外径,装配后立筋完全处于轮毂的包覆范围内,
不会突出轮毂外表面影响风轮叶片的安装。这类零件通常采用耐候PP或者ABS材料注塑成型,设计时所有的拔模斜度控制在1.5度到2度之间,立筋的拔模方向与中心孔轴线保持一致,法兰上的安装沉位采用碰穿结构成型,避免模具采用复杂的抽芯结构,降低模具制造成本。在实际选型匹配时,需要重点核对中心通孔直径与传动轴的配合公差,通常采用间隙配合H8/f7,既保证装配顺畅,也不会因为间隙过大产生运转晃动;底部法兰的安装孔位中心距需要与风轮轮毂的安装孔位完全一致,避免出现无法装配的问题;立筋的数量与分布需要和风轮叶片的数量对应,保证每个叶片传递的载荷可以直接通过筋条传递到中心轴上,减少法兰面的受力变形。
