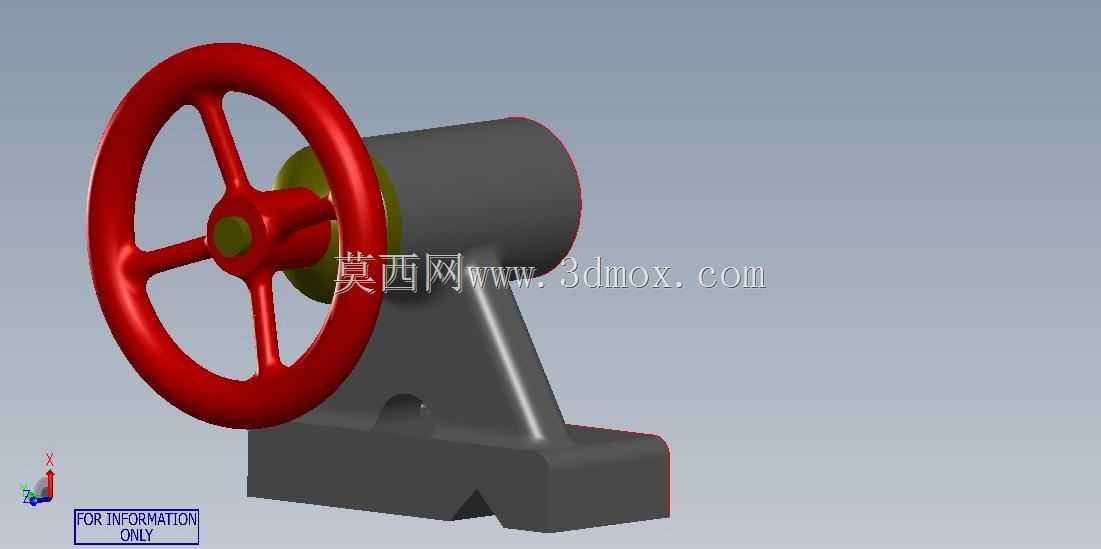

车床尾座三维结构设计模型

　　在普通卧式车床的加工场景中，尾座是承担长轴类零件装夹定位、辅助支撑以及孔加工进给的核心配套部件，其结构合理性直接影响工件加工的同轴度、装夹刚性与操作便利性。这款尾座模型还原了手动进给式车床尾座的完整结构，从实际加工需求出发，覆盖了从安装固定到功能执行的全环节设计逻辑。

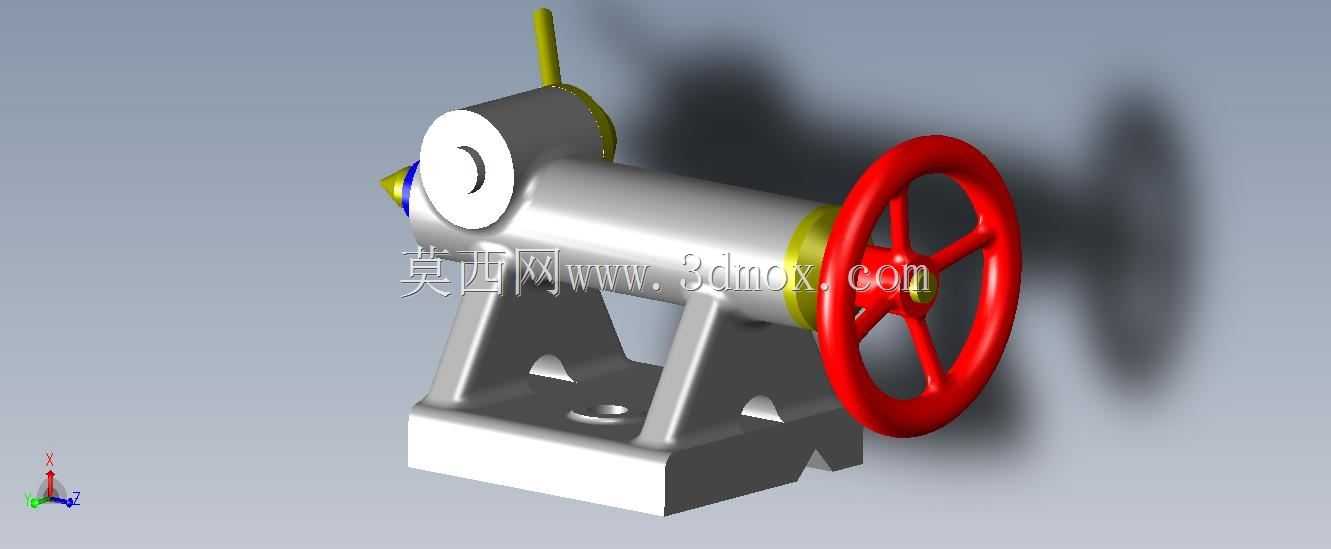

　　从安装边界来看，尾座的底座采用带定位槽的矩形铸铁式结构，底面设置与车床床身导轨匹配的导向滑槽，安装时可沿床身导轨纵向滑动调整位置，适配不同长度工件的装夹需求，底座两侧预留锁紧机构安装位，调整到位后可通过压板结构与床身导轨刚性锁止，避免加工过程中出现位移偏移。底座上方的支撑筋采用对称式斜筋布局，在控制整体重量的前提下提升了壳体的抗弯刚性，可承受顶尖顶持工件时的轴向反作用力，减少重载切削下的结构形变。

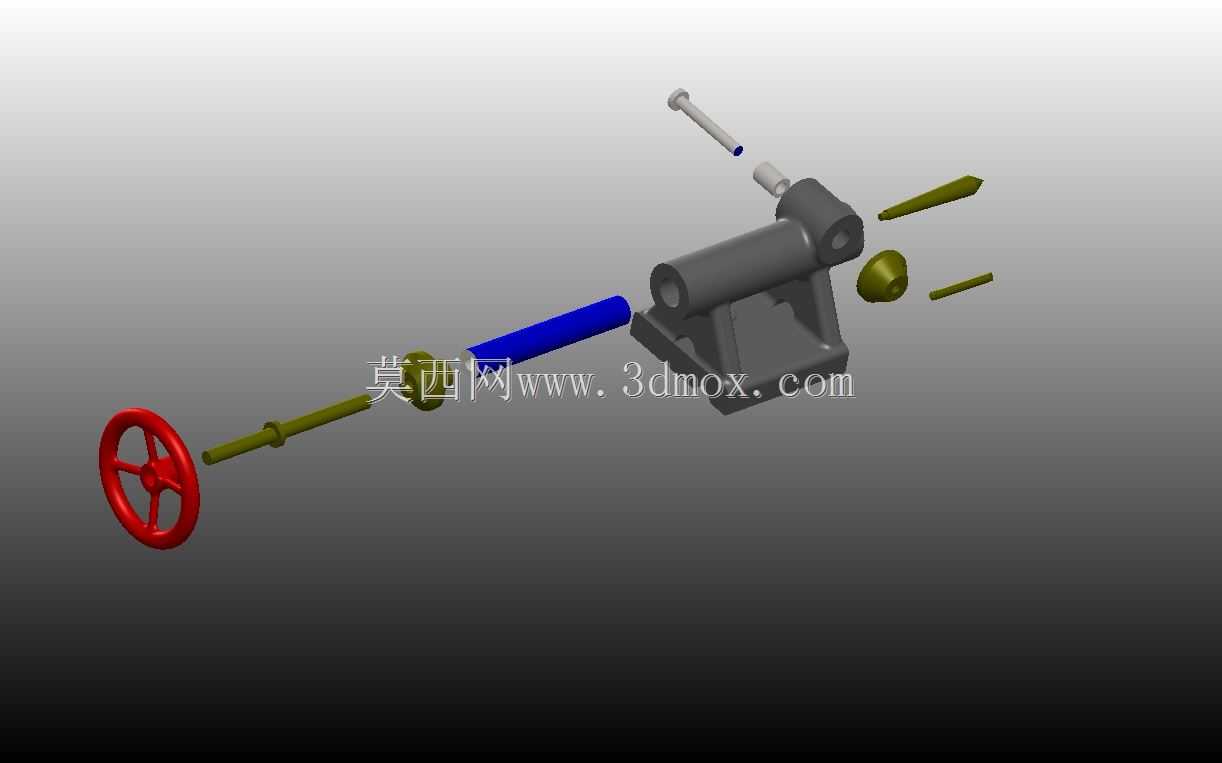

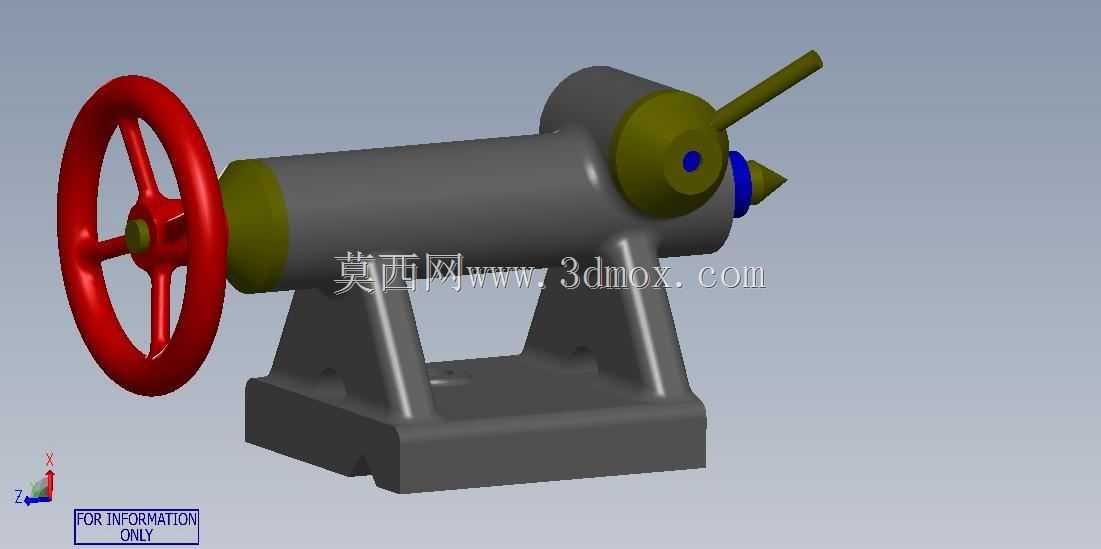

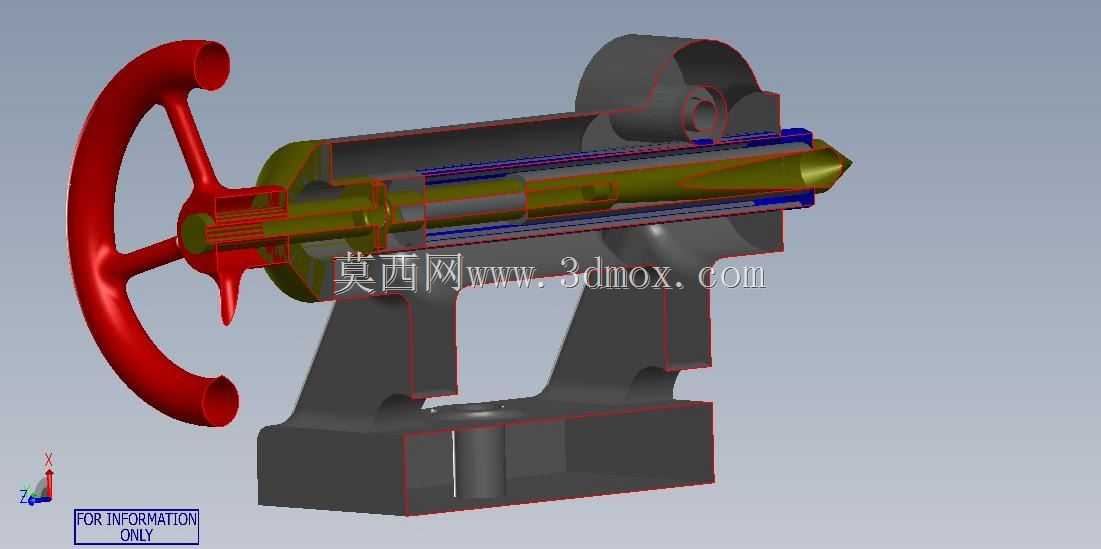

　　主体套筒部分采用圆柱形滑移腔体设计，内部安装可轴向移动的顶尖轴，轴端配置莫氏锥孔，可适配标准活顶尖、死顶尖以及钻头、铰刀等孔加工刀具，满足不同工序的使用需求。尾部的手轮采用三辐条轮缘结构，轮缘表面做滚花防滑处理，操作人员转动手轮时可通过内部的丝杠螺母副带动套筒轴向进给，手轮旁设置的锁紧手柄可在套筒调整到目标位置后锁止套筒位置，防止切削过程中套筒出现窜动，保证加工尺寸稳定性。

　　设计过程中充分考虑了操作的人机工程性，锁紧手柄的操作角度设置在操作人员站立时可轻松扳动的范围内，手轮的转动阻尼匹配进给操作的手感需求，避免进给时出现过冲或进给量难以控制的问题。顶尖轴的行程设置覆盖常规轴类零件的顶持调整范围，同时预留了足够的刀具安装伸出量，满足钻孔、铰孔工序的进给深度需求。套筒与主体腔体之间采用间隙配合加导向键的结构，既保证套筒轴向移动的顺畅性，又可限制套筒的周向转动，避免刀具或顶尖随进给出现跟转问题。

　　从功能特性来看，这款尾座除了基础的工件顶持功能外，还可通过偏移尾座本体的方式实现小锥度长轴类零件的车削加工，底座与上部主体之间设置横向调整机构，松开锁紧螺栓后可横向微调主体的偏移量，偏移量可通过侧面的刻度标识直观读取，方便操作人员快速调整锥度参数，适配锥面加工需求。尾座的各润滑点均预留了注油孔位置，日常维护时可直接通过注油孔向丝杠副、套筒配合面加注润滑油，减少运动部件的磨损，延长设备使用寿命。

　　在实际生产应用中，这类手动尾座广泛适配中小型普通卧式车床、简易数控车床的配套使用，针对小批量零件加工、修配车间的加工场景尤为适用，其结构简单可靠，故障率低，操作人员无需复杂培训即可快速掌握操作方法。模型还原的结构细节可直接作为尾座设计改型、教学演示、维修测绘的参考依据，各部件的配合关系、安装尺寸均符合常规车床的配套标准，可直接适配多数同规格车床的安装接口，无需额外做结构修改即可完成替换安装。
