长杆式锁紧铰臂机械结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:424204
  • 长杆式锁紧铰臂机械结构设计
  • 长杆式锁紧铰臂机械结构设计
  • 长杆式锁紧铰臂机械结构设计
  • 长杆式锁紧铰臂机械结构设计
  • 长杆式锁紧铰臂机械结构设计
  • 长杆式锁紧铰臂机械结构设计
  • 长杆式锁紧铰臂机械结构设计
  • 长杆式锁紧铰臂机械结构设计

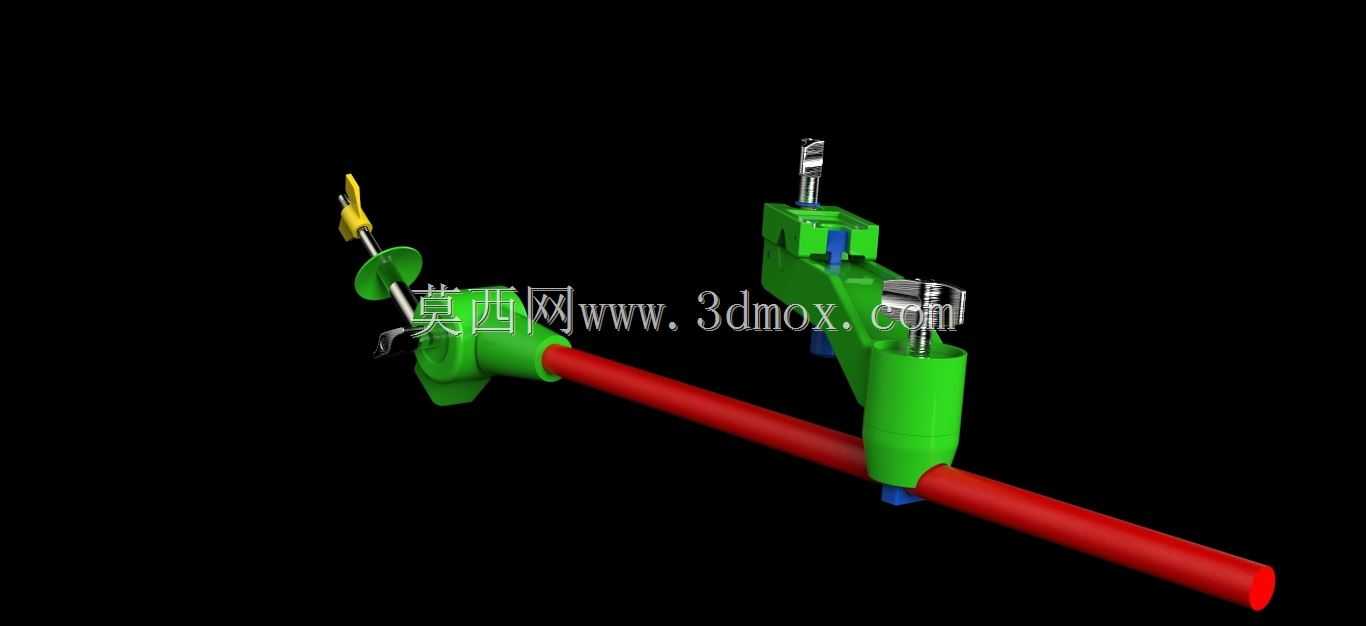

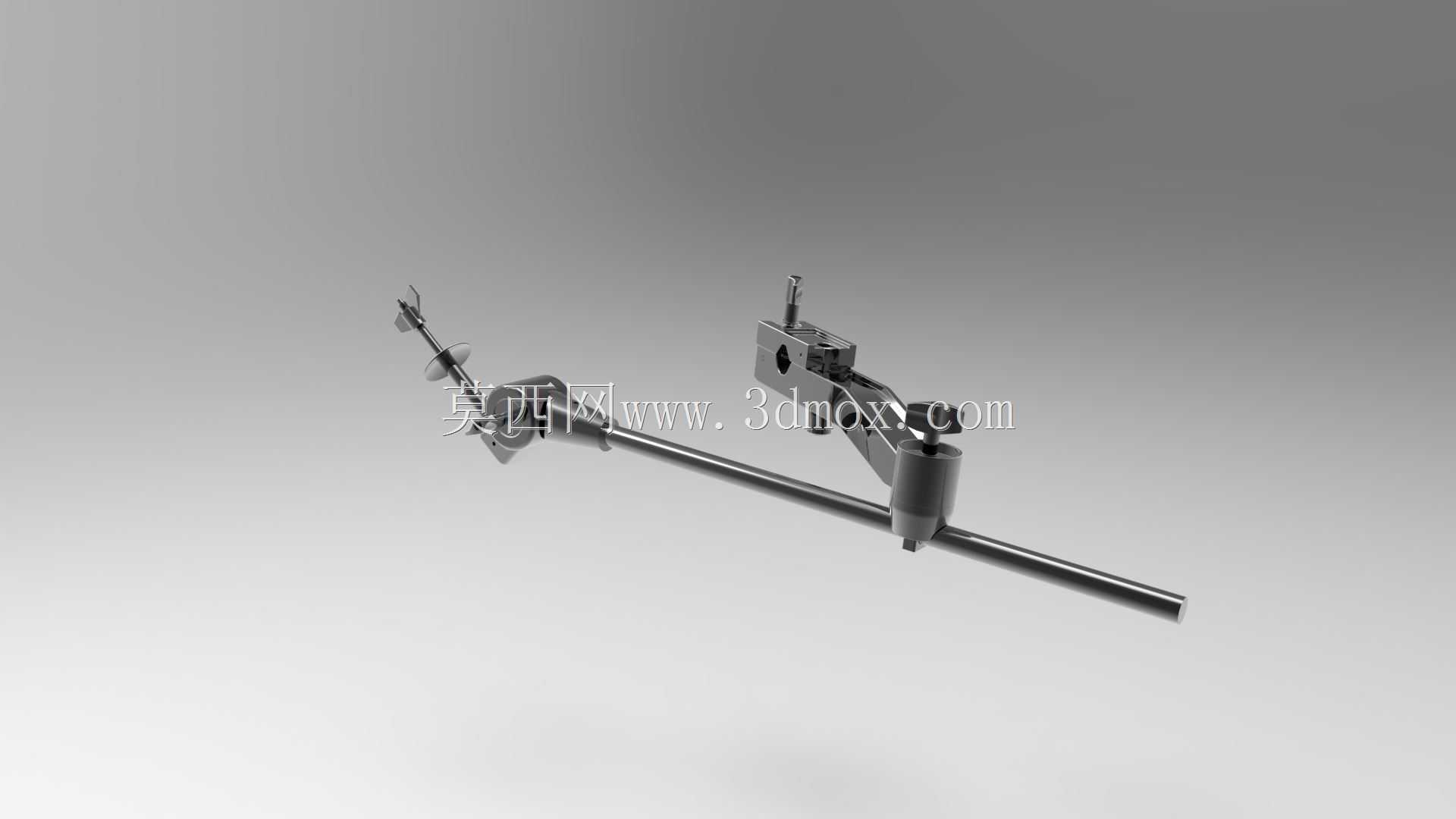

  这套铰臂结构主要应用在工装夹具的快速锁紧工位、生产线旁的工件定位装夹环节,也可适配小型自动化设备的门盖快锁、工位挡料机构的摆转锁紧场景,在需要频繁开合、快速锁定的机械连接部位,这类铰臂的使用频率远高于普通螺栓锁紧结构,能大幅缩短工位操作的辅助时间。从实际使用场景来看,这类带长传动杆的铰臂,适合两个锁紧点位间距较大的安装工况,比如长条型工装的两端同步锁紧、设备防护门的双侧锁止,通过一根通长的传动杆连接两端的铰臂座,操作单侧的手柄即可带动两端锁块同步动作,避免了单侧锁紧导致的工件翘起、防护门密封不严的问题。

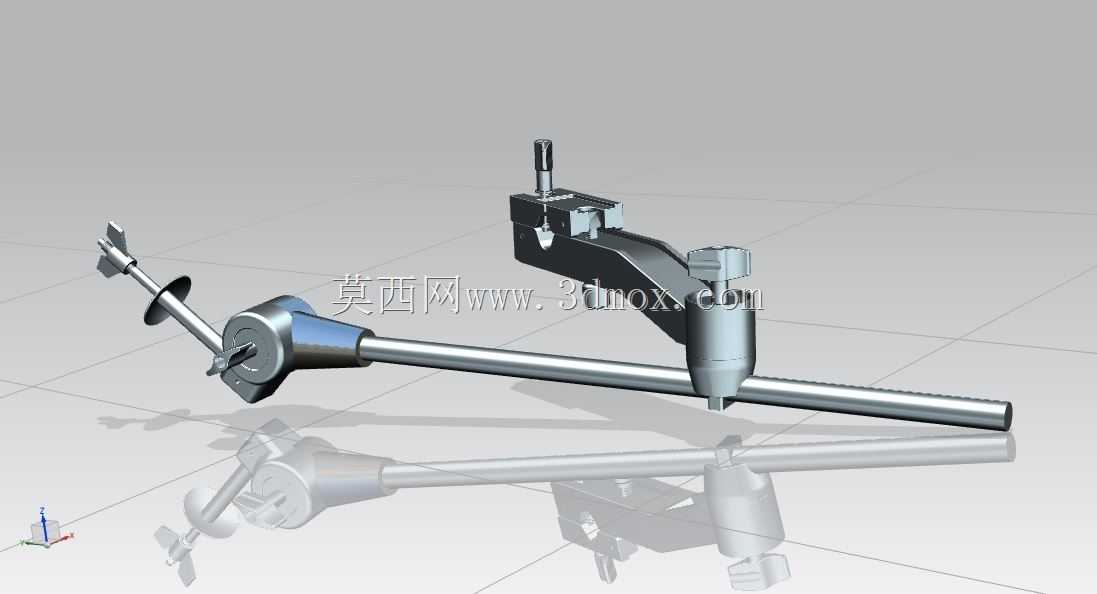

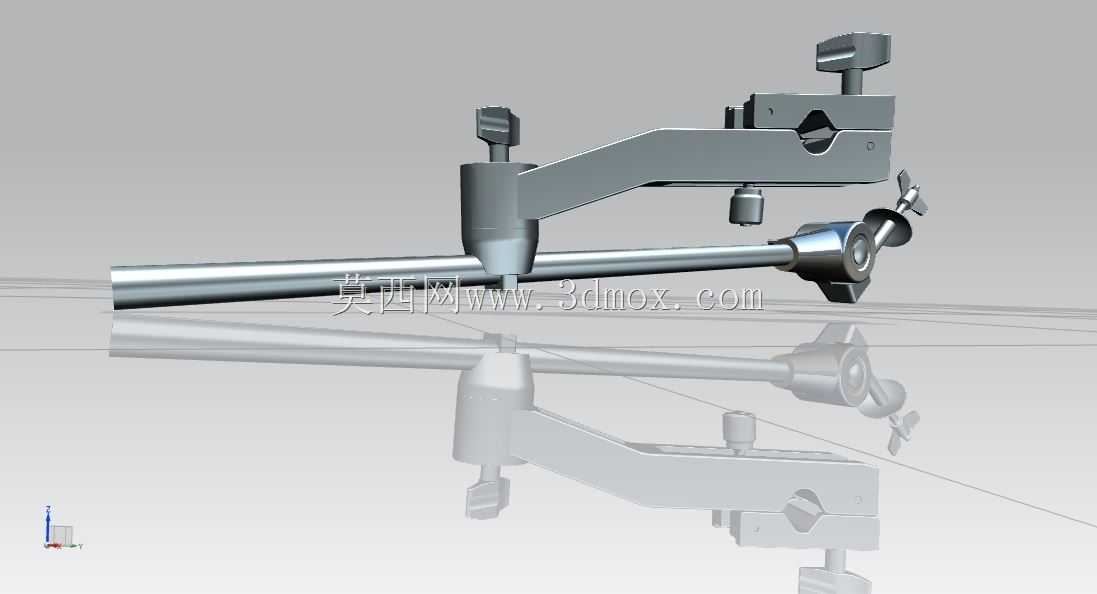

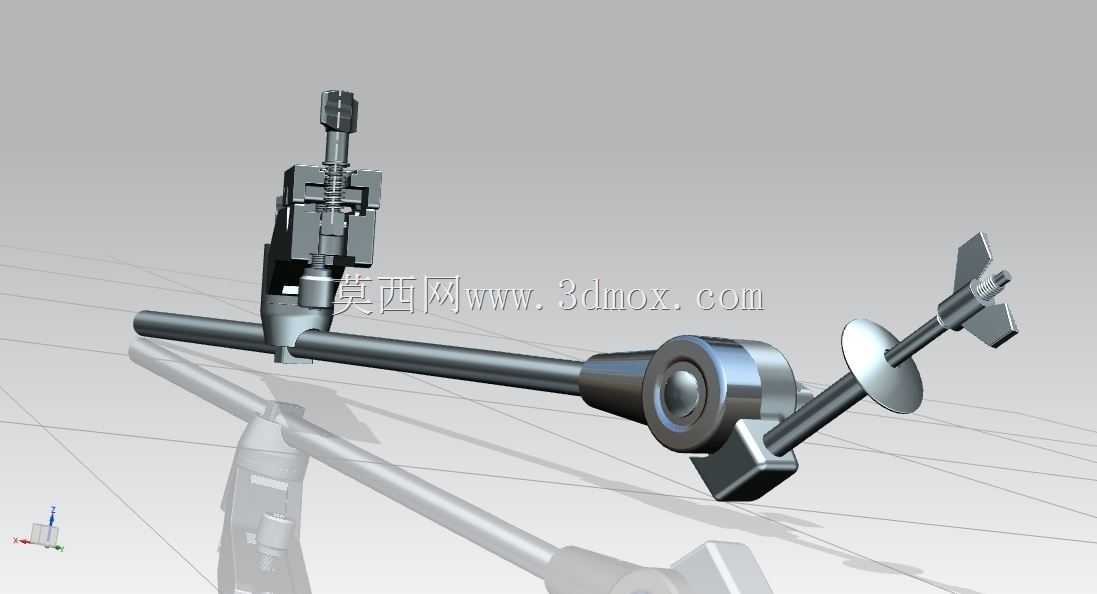

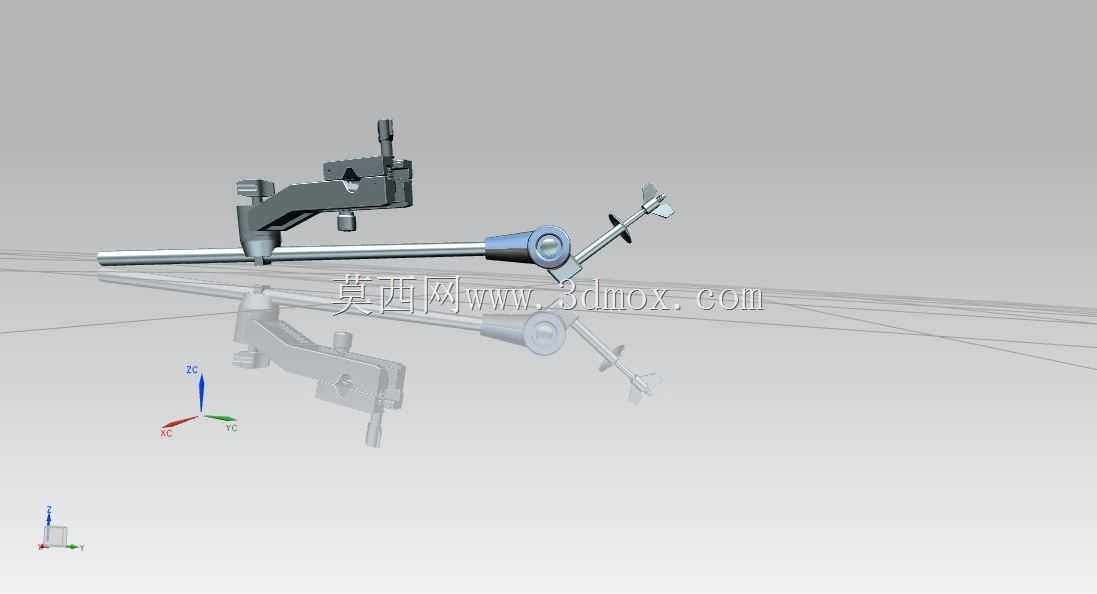

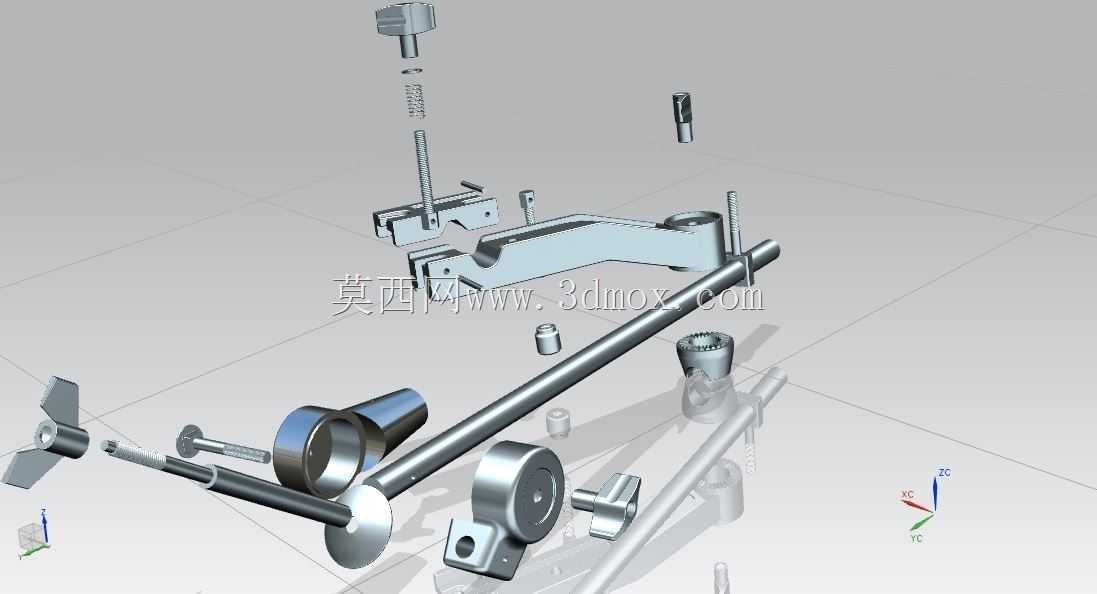

  结构设计上,两端的铰臂支座采用分体式抱夹结构,支座上预留的通孔与传动杆采用间隙配合,装配时可根据实际安装间距调整两个支座在长杆上的位置,适配不同宽度的安装基准,支座底部设置的定位凸台可嵌入安装基板的预留槽内,承受锁紧时的反向扭矩,避免长期使用后支座移位。锁止端的压头采用可调式结构,压头与铰臂摆块之间通过细牙螺纹连接,可根据被压紧工件的实际厚度调整压头的伸出长度,调整到位后通过侧面的紧定螺钉锁死,无需额外加装垫片调整压紧间隙,适配不同厚度的工件装夹需求。操作端的手柄采用偏心锁紧原理,扳动手柄时,偏心轮带动摆块转动,通过传动杆将扭矩传递到另一端的铰臂,带动两端压头同步下压完成锁紧,偏心轮的锁止角设计在死点位置以内,锁紧后不会因为设备运行的振动出现松脱,解锁时只需反向扳动手柄即可快速释放,整个操作过程无需额外工具,单手即可完成。

  安装边界方面,这套铰臂的传动杆直径根据锁紧力需求做了匹配设计,杆身采用冷拉圆钢加工,直线度控制在每米0.1mm以内,避免长杆传动时出现扭转变形导致两端锁紧力不一致。两个铰臂支座的安装孔位采用标准化孔距设计,可直接适配现有通用工装的基板安装孔,无需重新打孔定位,支座的外形做了倒角处理,避免操作时划伤操作人员。压头的工作端面镶嵌了聚氨酯缓冲垫,锁紧时不会刮伤工件表面,同时能提供一定的压缩补偿量,即使工件表面存在少量尺寸误差,也能保证可靠压紧。从受力角度来看,整个铰臂的力传递路径经过优化,操作手柄的力臂长度经过测算,操作人员施加150N的扳动力即可在压头端产生超过2000N的锁紧力,足够满足普通工装的装夹锁紧需求,同时不会因为力臂过长导致操作空间占用过大。在长期使用的维护层面,铰臂的所有转动销轴位置都预留了润滑注油孔,可定期加注润滑脂减少转动磨损,偏心轮的接触表面做了淬火处理,表面硬度达到HRC45以上,避免长期锁紧磨损导致锁紧行程出现偏差。这套结构的设计没有采用复杂的定制化零件,大部分零件都可采用常规机加工工艺制作,传动杆可直接采购标准冷拉圆钢切割加工,铰臂支座采用铸铁或45号钢铣削加工即可,加工成本低,备件替换方便,适合在中小批量的工装制作项目中推广使用,也可根据实际使用场景调整传动杆长度、压头形式,衍生出不同规格的变体结构,适配更多的装夹锁紧场景。
