工业设备用长柄式拨动操作杆件结构设计

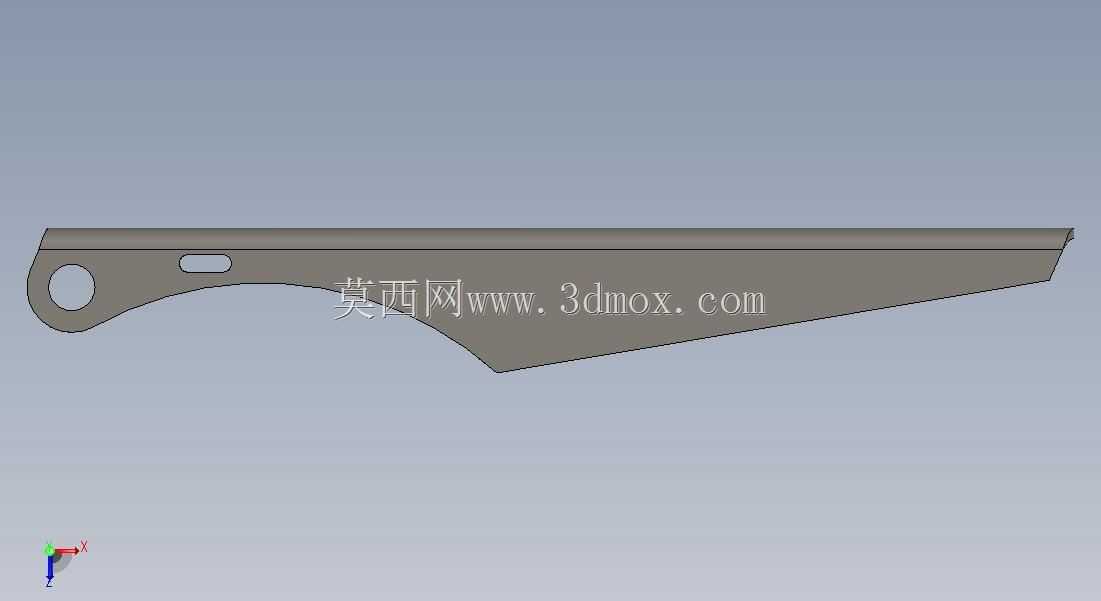

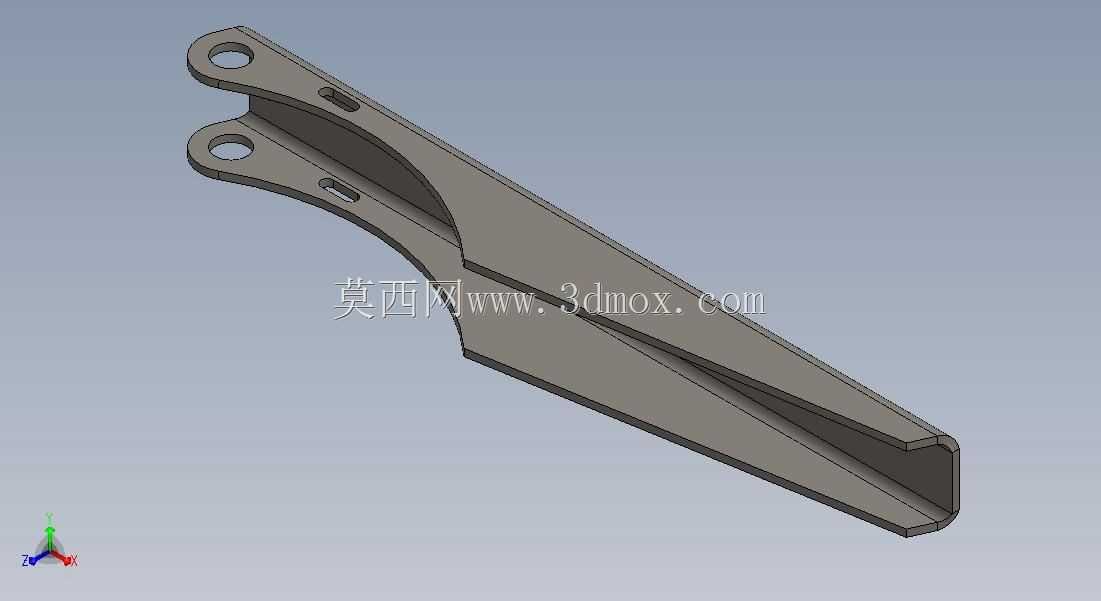

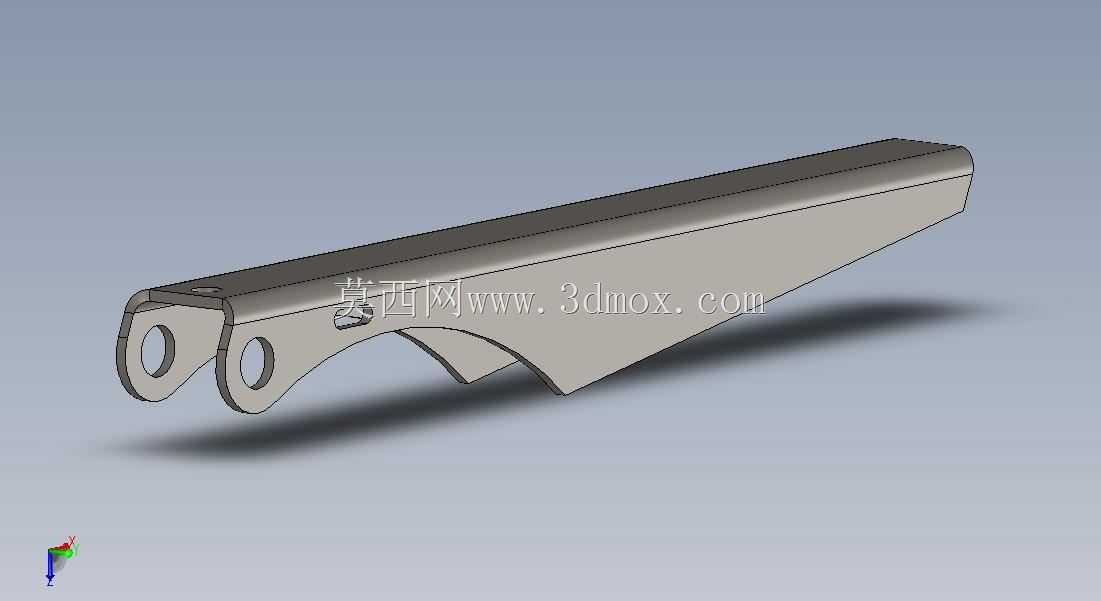

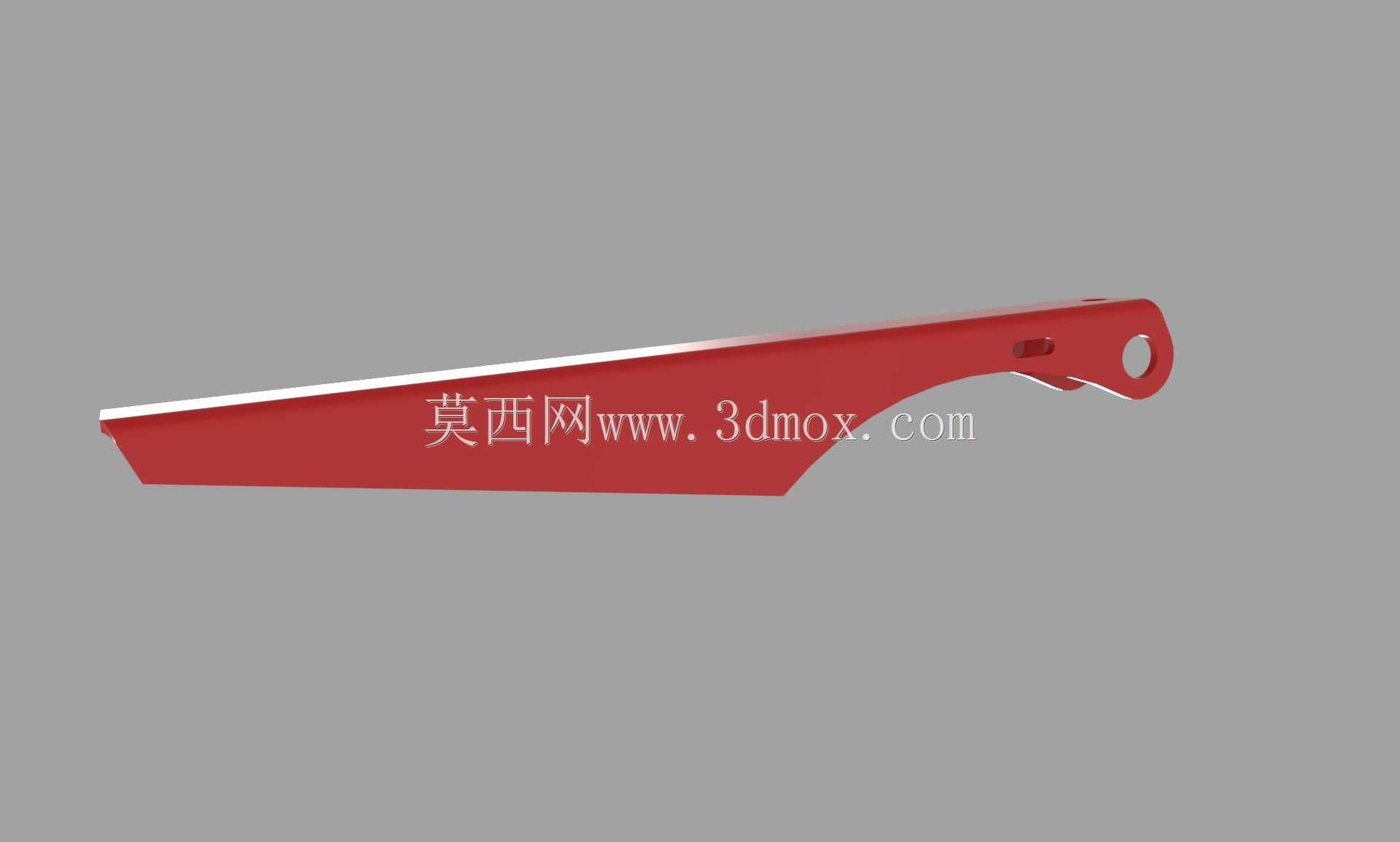

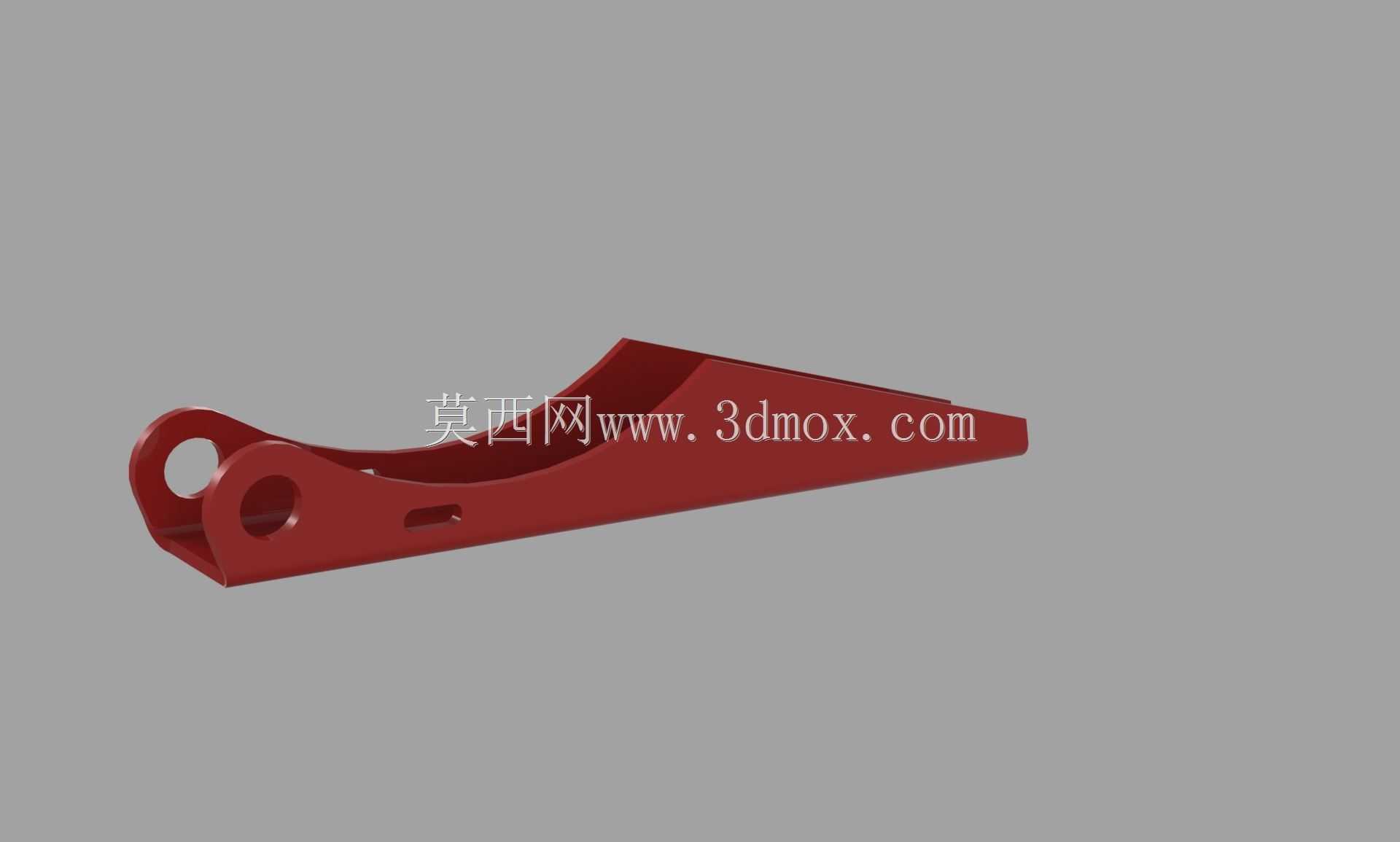

　　这类长柄式拨动杆件，常见于各类需要手动切换工位、触发离合、拨动挡块的工业设备场景，比如小型冲压设备的工位切换操作、输送线的挡料机构触发、工装夹具的手动锁紧释放、农用机械的档位拨叉联动结构，甚至部分小型包装设备的行程触发机构里，都能见到同结构原理的杆件应用。从结构形态来看，该杆件采用长直柄加单端铰接孔的布局，主体杆身做了渐变式的截面收窄设计，靠近铰接端的位置做了局部加厚处理，用来抵消铰接位置反复受载产生的应力集中，避免长期交变载荷下出现根部断裂的问题。杆身的非操作端做了斜切式的轮廓过渡，一方面是为了避让设备内部相邻的其他构件，避免拨动过程中出现运动干涉，另一方面也能减少杆件自身的重量，降低手动操作时的阻力，同时斜切的边缘做了圆角钝化处理，不会在装配或者操作过程中划伤操作人员，也不会剐蹭设备内部的线缆、软管这类柔性部件。

　　从设计思路上看，这类拨动杆的核心需求是保证操作时的力传递效率，同时兼顾足够的结构强度与安装适配性。铰接端的通孔是核心安装基准，孔位的同轴度、孔壁的表面粗糙度都直接影响杆件的转动顺畅度，设计时孔位与杆身的操作力作用线保持垂直，确保操作时的力矩能够最大化传递到被拨动的机构上，不会出现分力损耗。杆身的长度设计需要匹配操作力矩需求，按照杠杆力臂的计算逻辑，更长的力臂能够降低操作时需要施加的手动作用力，但过长的杆身会占用更多的设备内部空间，也容易在设备运行过程中被其他部件误碰触发误动作，因此该杆件的长度做了平衡设计，既保证手动操作时施力轻便，又不会出现过长的外伸结构带来的干涉风险。

　　安装边界方面，该杆件仅通过铰接端的单孔与设备的固定销轴配合，装配时只需要将孔位对准销轴插入，加装轴向限位卡簧即可完成固定，不需要额外的复杂紧固件，拆装维护十分便捷。杆身的转动行程范围内，所有相邻构件都需要预留足够的避让空间，按照杆件的最大转动角度计算，杆身扫过的区域不能布置其他刚性构件，避免转动过程中出现卡滞。杆身的表面做了均匀的涂覆处理，既能够提升杆件的防锈耐腐蚀能力，适应车间内多油污、多粉尘的使用环境，也能让表面的摩擦系数保持在合理区间，手动操作时不会出现打滑的问题。

　　实际使用过程中，这类拨动杆承受的载荷主要是周期性的手动扳动力，以及被拨动机构传递回来的反向阻力，因此杆身的截面设计采用了变厚度的布局，从铰接端到操作端厚度逐渐递减，在应力最大的铰接根部保留足够的截面厚度来承受弯曲载荷，在应力较小的操作端适当减薄来降低整体重量，这种等强度的设计思路既保证了结构的可靠性，也避免了材料的浪费。杆身与铰接孔衔接的位置做了圆弧过渡，没有尖锐的直角结构，能够有效分散应力，避免长期使用后在转角位置产生疲劳裂纹。在部分需要频繁操作的设备上，这类杆件的操作端还可以加装防滑护套，不过该基础款结构已经预留了足够的安装空间，不需要额外修改杆身结构就能适配后续的配件加装。

　　从运动特性来看，该杆件绕铰接销轴做定轴转动，转动过程中杆身的运动轨迹是固定半径的圆弧，设计时已经将杆身的轮廓完全控制在运动轨迹的包络范围内，不会出现局部突出结构导致的运动卡滞。铰接孔的内径尺寸按照通用的销轴直径系列设计，能够适配多数常规设备的安装销轴尺寸，不需要单独定制非标销轴，降低了配件采购与维护的成本。杆身的整体平直度控制在合理的公差范围内，不会因为杆身弯曲导致操作时出现别劲、卡滞的问题，长期使用后也不会因为塑性变形导致操作行程出现偏差。
