钣金结构操纵杆件三维设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:424238
  • 钣金结构操纵杆件三维设计

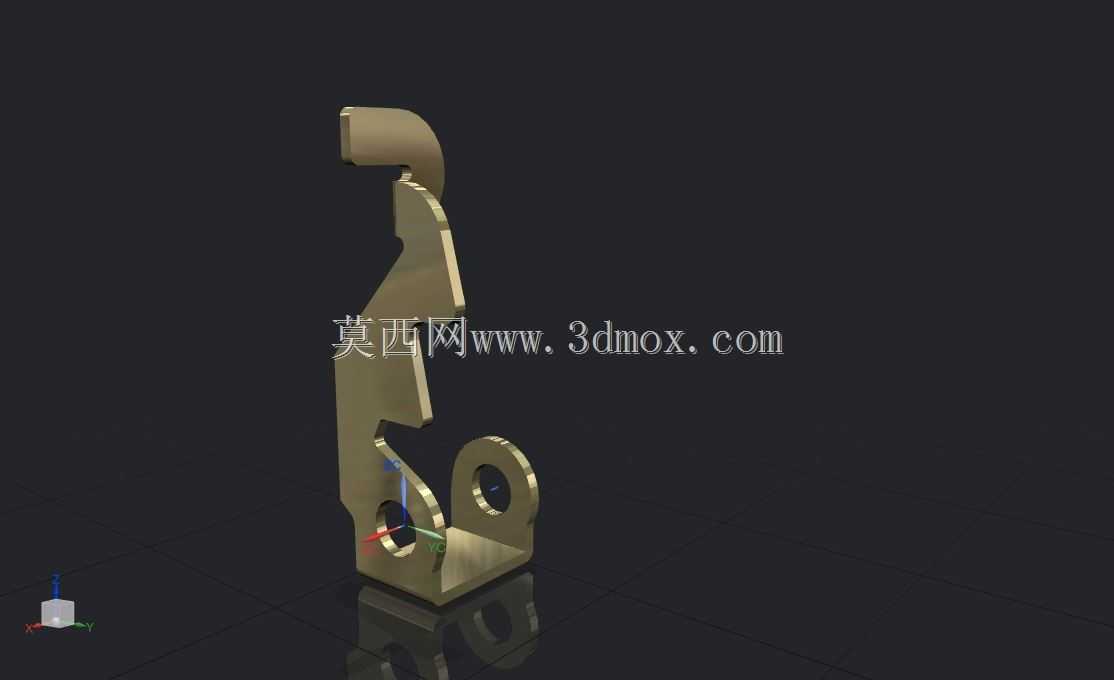

  这类薄板冲压成型的操纵杆件,多应用在中小型工业设备的手动操作工位,常见于小型机床进给控制、专用设备档位切换、工装夹具的锁紧释放操作场景,操作人员通过扳动杆体实现机构的位置切换、动力通断或者行程锁定,是手动操作类设备上直接承接人手操作力的核心受力构件。从结构设计来看,整体采用等厚薄板冲裁+折弯成型工艺,没有额外的拼接焊缝或者装配组件,一体成型的结构能减少装配累计误差,同时提升构件的整体抗扭强度,避免长期扳动受力后出现连接部位松旷的问题。杆体上部的弯折勾型结构,是直接与设备内部的传动拨叉或者锁止卡口配合的部位,设计时特意做了圆弧过渡处理,避免棱角部位在长期往复滑动接触时出现应力集中,同时减少配合面的磨损量,延长构件的实际使用寿命。

  下部的两个同轴安装孔,是整个操纵杆的旋转铰接支点,孔位的同轴度公差直接影响扳动时的阻尼手感,设计时两个孔的翻边高度做了等尺寸处理,安装时穿过铰接销轴后,孔位端面与安装支座的接触面能保持均匀贴合,不会出现单侧偏磨导致的操作卡滞问题。安装孔旁的平面定位基准面,是装配时的贴合定位面,设计时该平面与铰接孔轴线的垂直度公差控制在0.1mm以内,保证装配后杆体的摆动平面与设计平面完全重合,不会出现扳动过程中杆体偏斜、与周边护罩或者其他构件发生运动干涉的问题。从安装边界来看,构件整体的摆动行程范围内,所有轮廓边缘都做了最小3mm的安全间隙预留,扳动到两个极限位置时,杆体与周边固定结构的最小间隙不小于2mm,避免加工误差或者装配偏差导致运动卡滞。

  杆体的受力截面做了变宽度处理,在人手施力的上部握持区域宽度收窄,适配人手扳动时的握持尺寸,在下部铰接受力的根部位置适当加宽截面,提升根部的抗弯曲强度,毕竟长期反复扳动时,铰接根部是应力集中最明显的区域,加宽截面能有效降低该部位的应力峰值,避免长期循环受力后出现疲劳断裂问题。整个构件的所有折弯内角都做了与板材厚度匹配的圆角处理,既符合薄板冲压折弯的工艺要求,避免折弯时出现板材开裂的问题,也能去除加工后的锐边毛刺,防止装配或者操作过程中划伤操作人员。这类一体钣金操纵杆相比传统的铸造或者机加工操纵杆,生产效率更高,单件重量更轻,同时材料利用率能达到80%以上,适合批量生产配套,在各类手动操作的工业设备、农用机械、专用工装上面都有广泛的适配空间,设计时只需要根据实际操作行程、所需扳动力度调整杆体长度、铰接孔位置以及上部配合结构的尺寸,就能快速适配不同设备的安装需求,不需要大幅改动整体的成型工艺路线。
