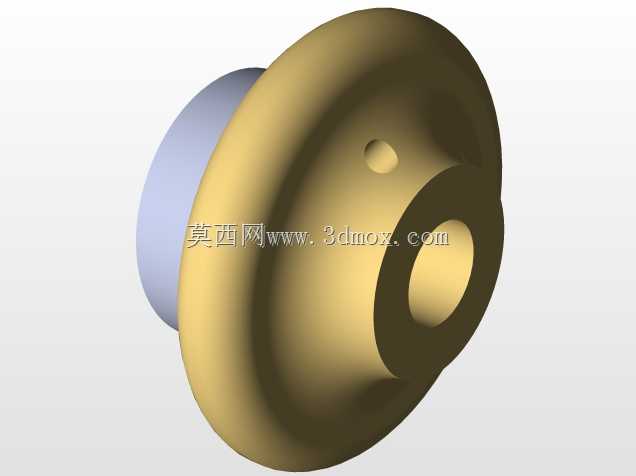

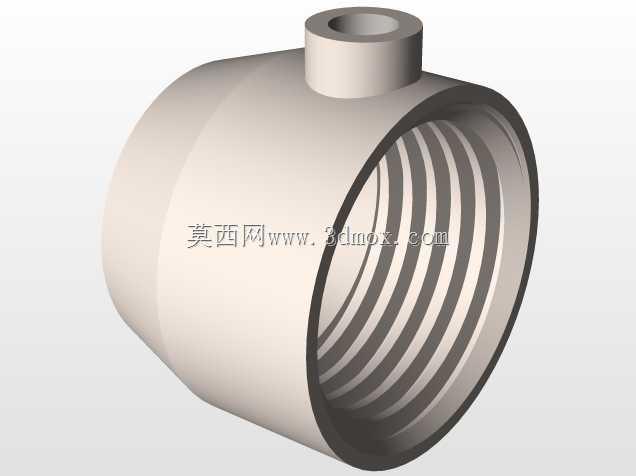

车床尾座高精度锁紧进给结构

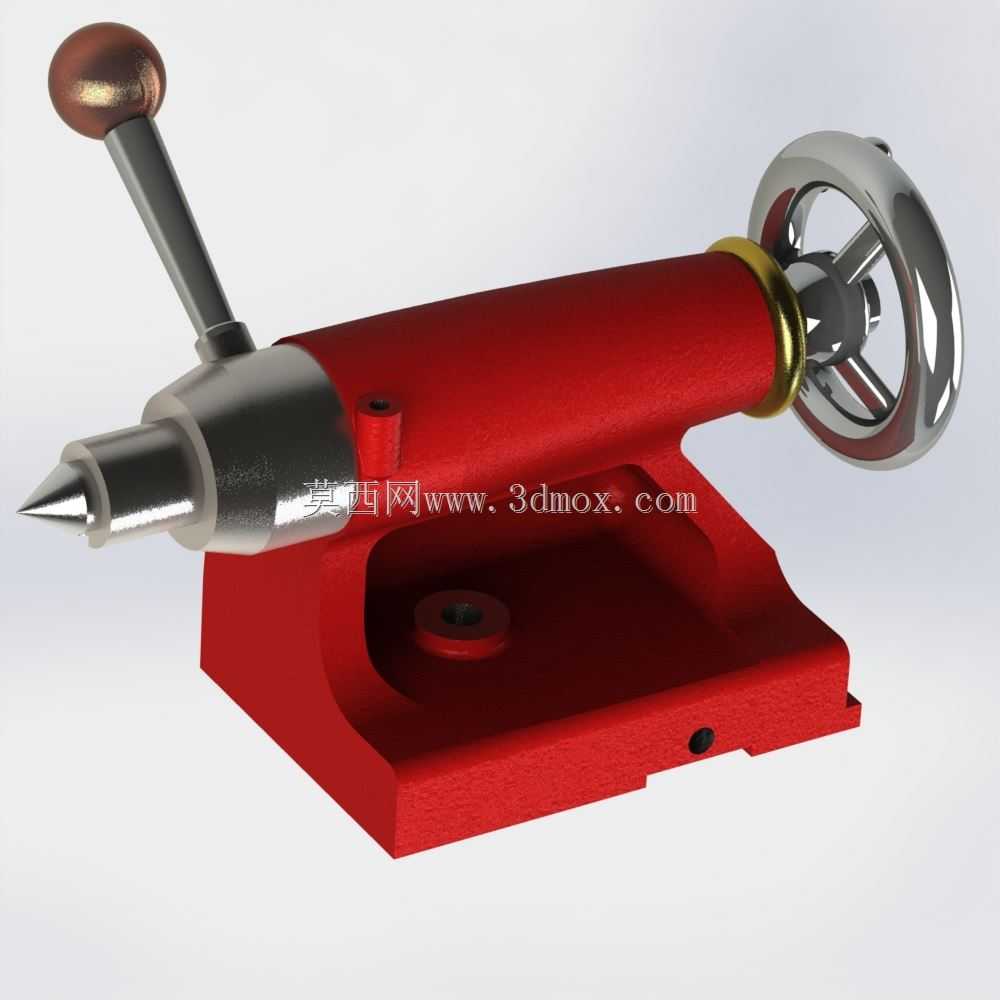

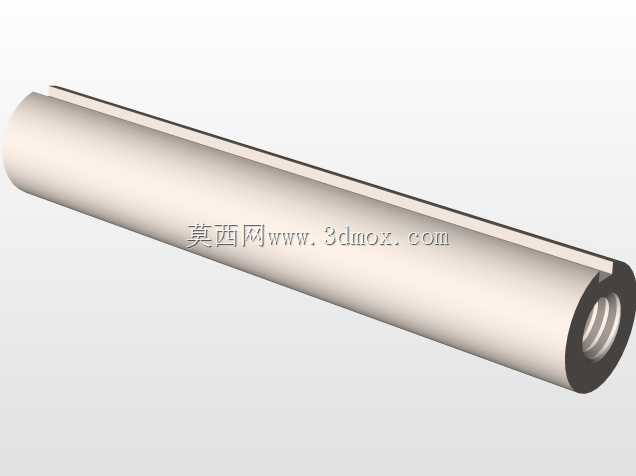

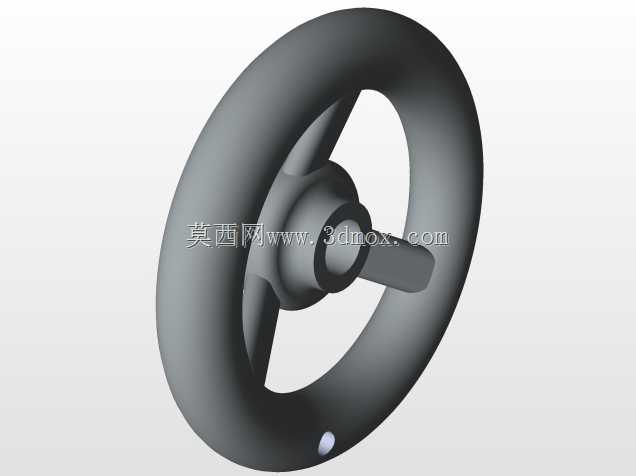

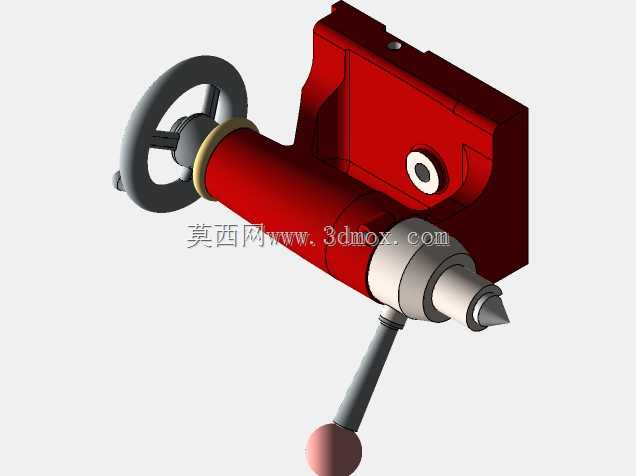

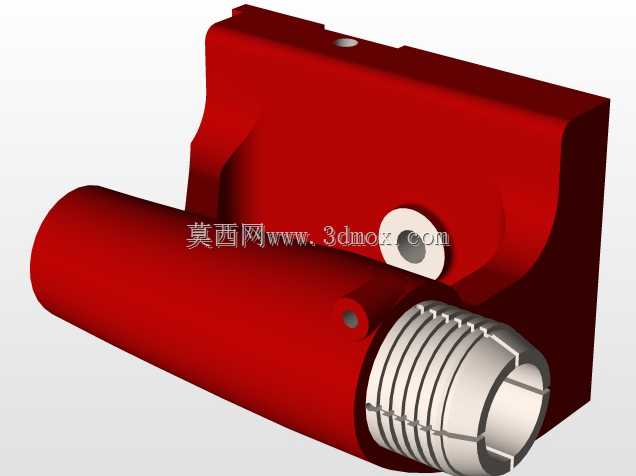

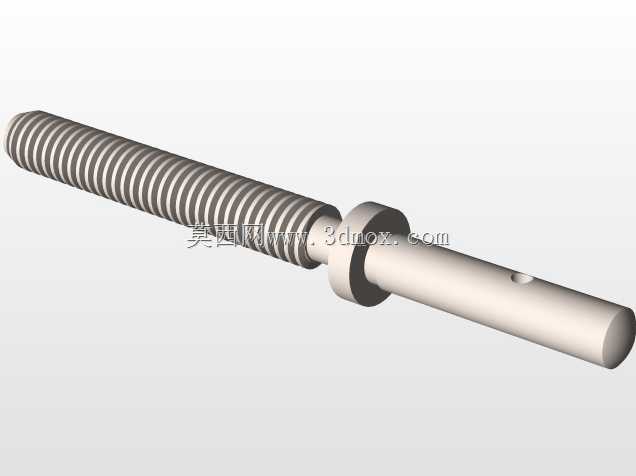

这款尾座是普通卧式车床、小型数控车床上的核心配套功能部件，主要安装在床身导轨的尾端位置，可沿导轨纵向调整位置适配不同长度的加工工件，核心作用是通过内置的顶尖对长轴类、盘套类工件的端部进行定心支撑，抵消工件加工过程中受到的切削径向力，避免工件因悬臂过长出现颤振、弯曲变形的问题，也可换装钻夹头、铰刀等孔加工刀具，完成工件端面的钻孔、铰孔、攻丝等加工工序。从功能结构设计来看，该尾座采用整体式铸铁底座作为承载基体，底座底面加工有与床身导轨匹配的导向滑槽，保证尾座移动时的直线度精度，底座侧面设置有锁紧操纵手柄，扳动手柄即可通过内部的偏心锁紧机构将尾座牢固固定在床身导轨的指定位置，避免加工过程中尾座出现移位偏移。尾座主体的套筒部分采用精加工内孔与外圆同轴度设计，内部装配可轴向移动的顶尖套筒，套筒表面刻有清晰的进给刻度线，方便操作人员直观掌握进给行程，尾端配置的手轮通过丝杠螺母副与套筒连接，转动手轮即可驱动套筒平稳轴向进给，实现顶尖的顶紧与退回动作，手轮与套筒之间设置有锁紧旋钮，顶紧工件后可锁定套筒位置，防止切削过程中套筒出现窜动。在安装边界与尺寸适配方面，该尾座的底座导向槽宽度、安装基面高度均匹配常规中小型卧式车床的导轨参数，整体重心偏低，底座上预留的安装压紧槽可适配不同规格的压紧螺栓，安装时无需对床身进行额外改造即可直接装配使用，套筒的内锥孔采用标准莫氏锥度设计，可通用市面上绝大多数标准莫氏顶尖、钻夹头接杆等配套工装，互换性较强。在实际生产场景中，该尾座可适配仪表车床、轻型台式车床、教学实训车床等多种设备，既能够满足小型五金加工车间的小批量零件加工需求，也可用于职业院校的机床实训教学场景，整体结构紧凑操作便捷，锁紧可靠进给平稳，能够有效提升长轴类零件加工时的装夹稳定性，降低工件的形位公差超差概率，提升加工成品的合格率。
