带式离合换向锥齿轮传动机构结构

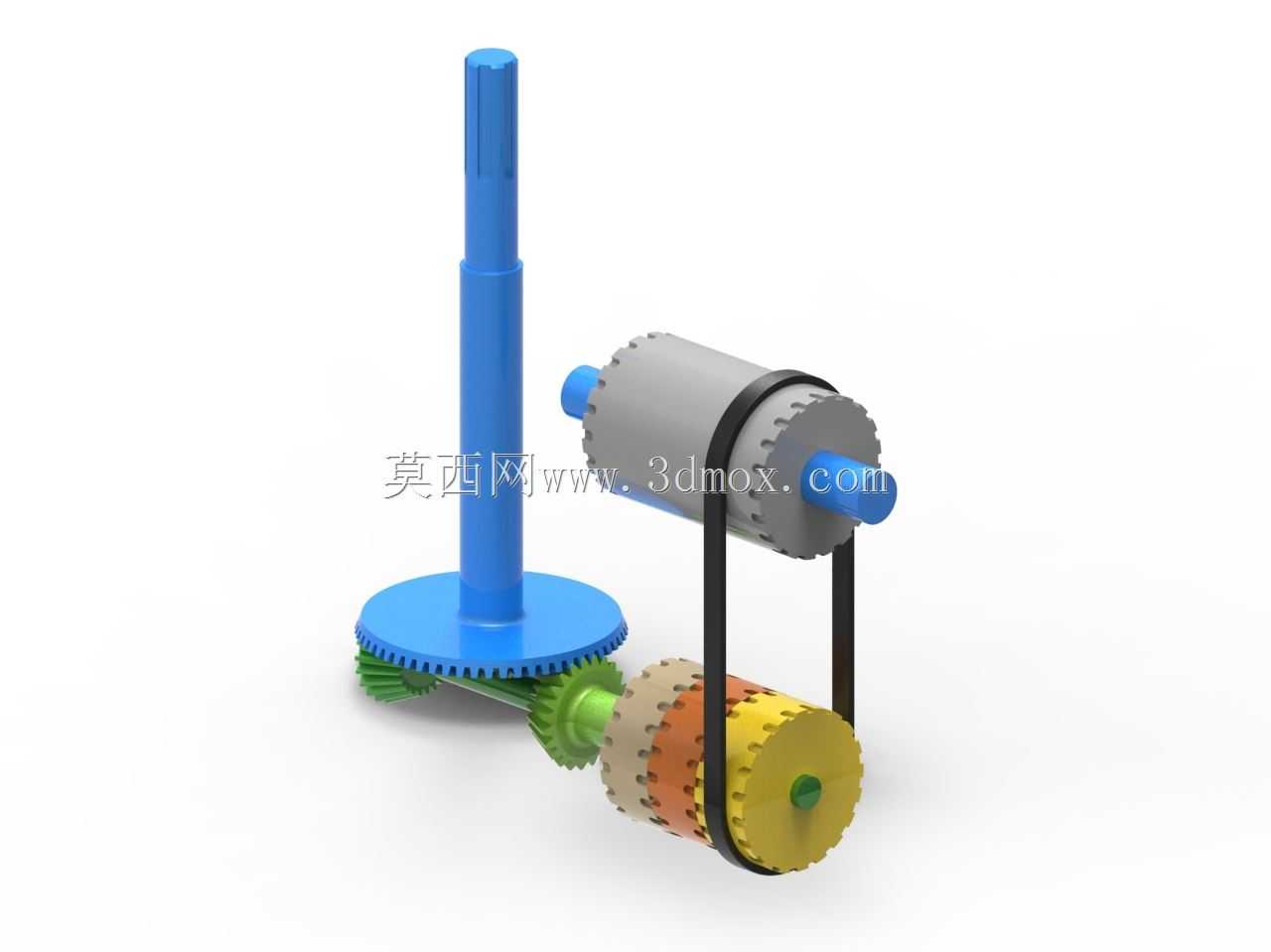

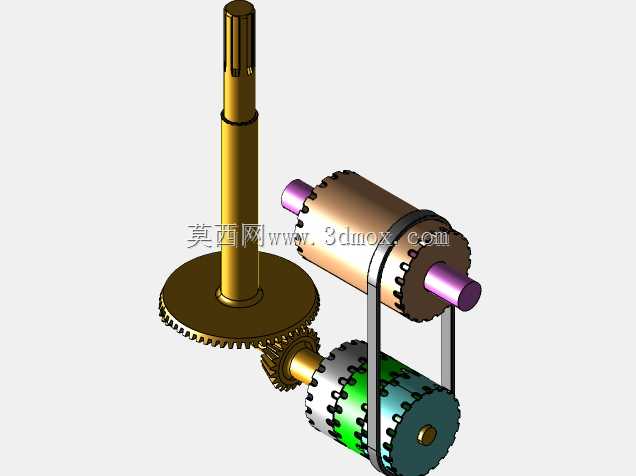

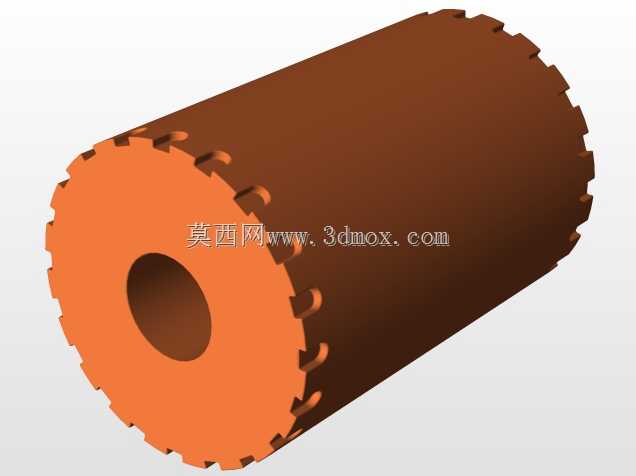

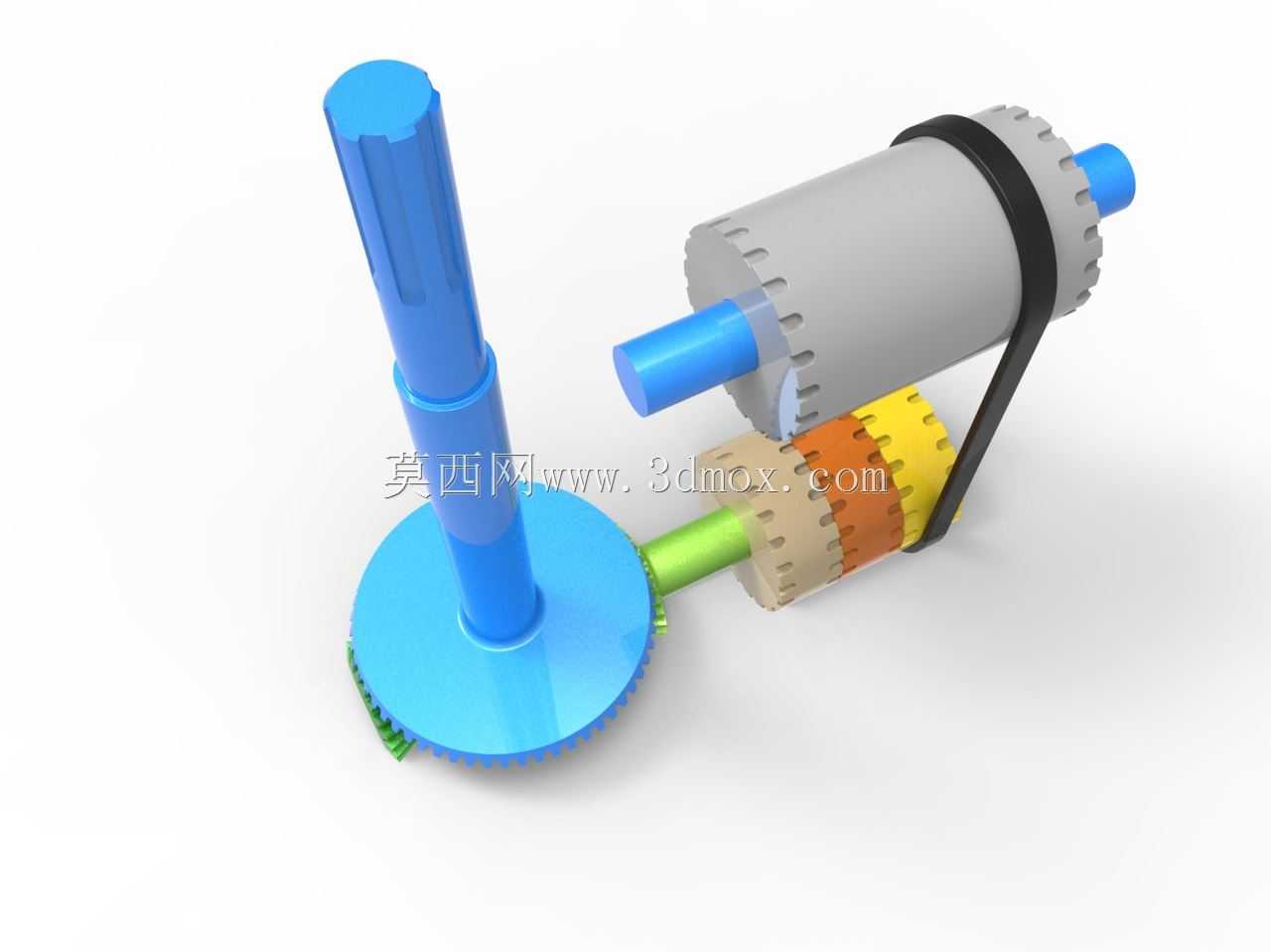

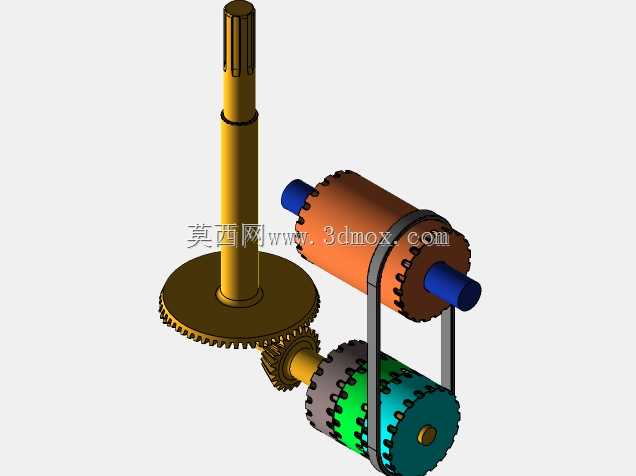

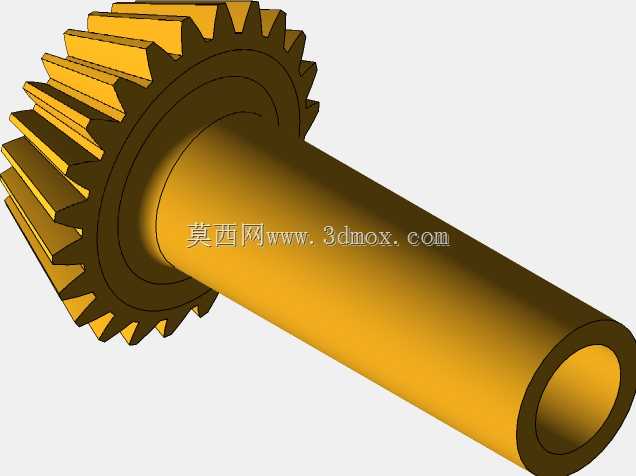

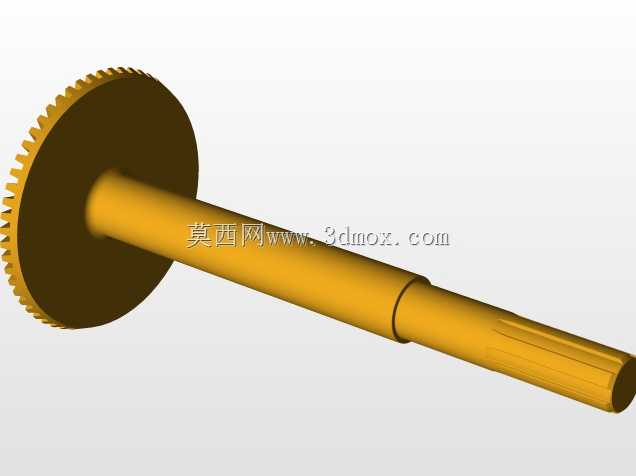

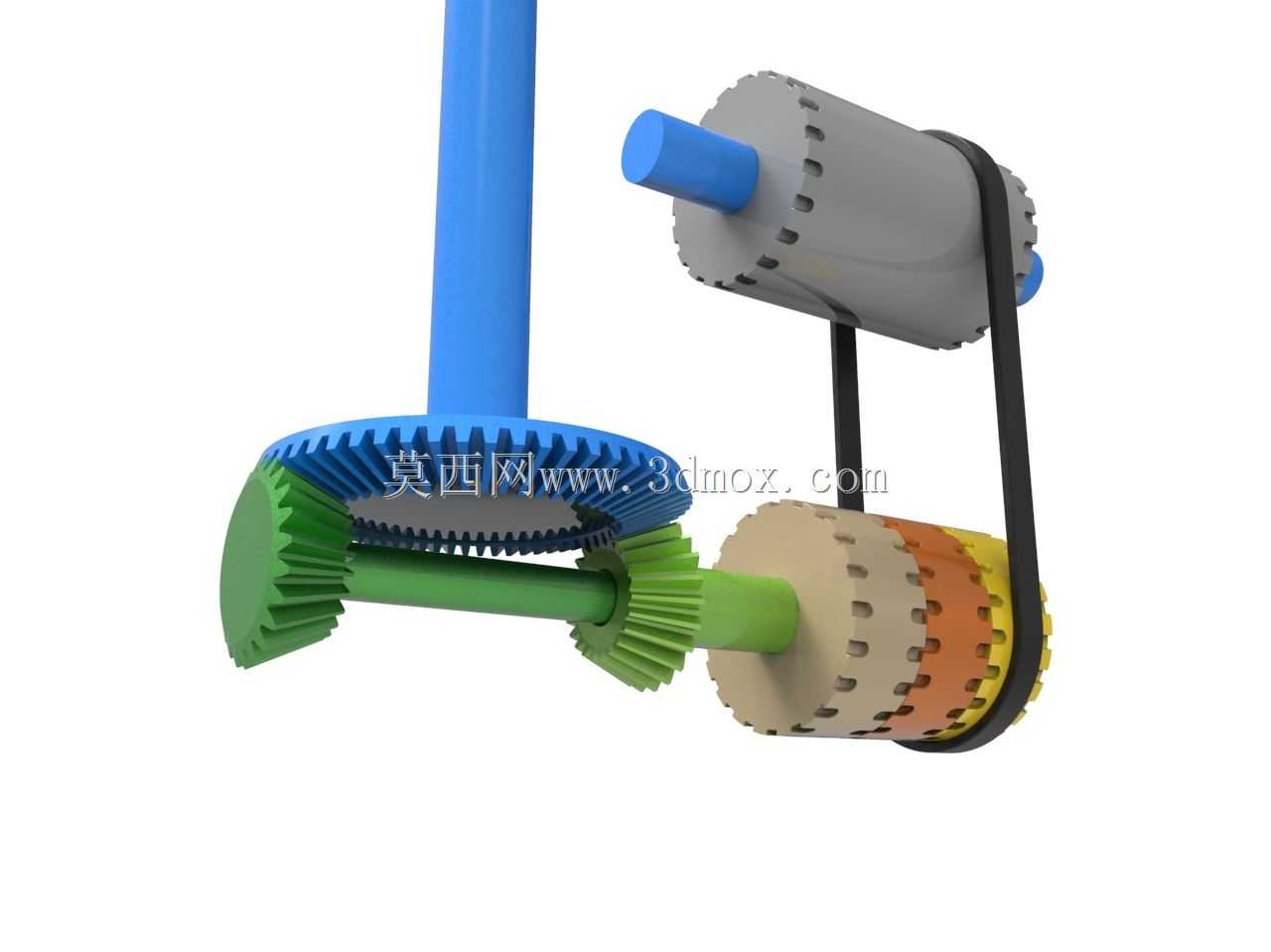

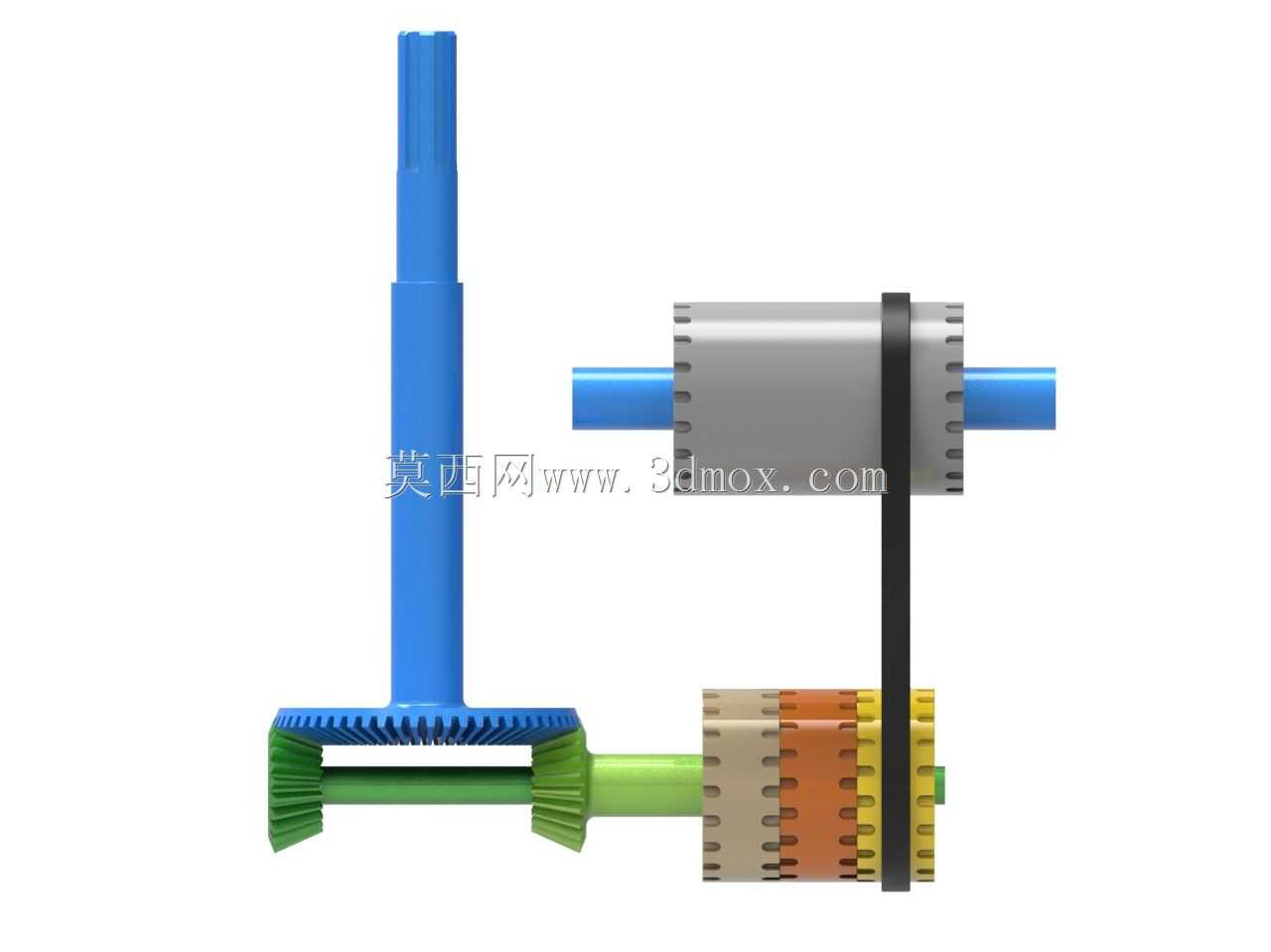

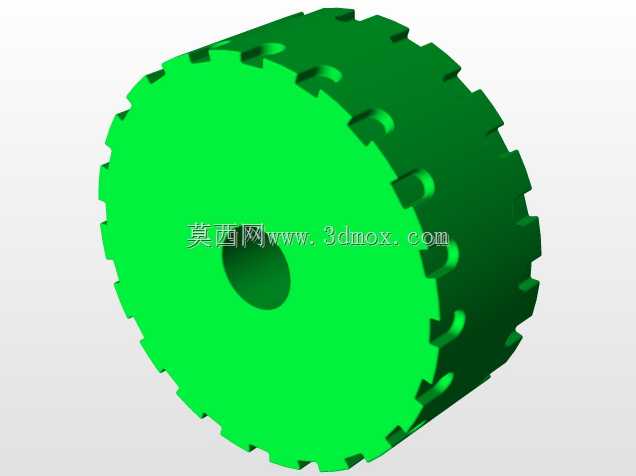

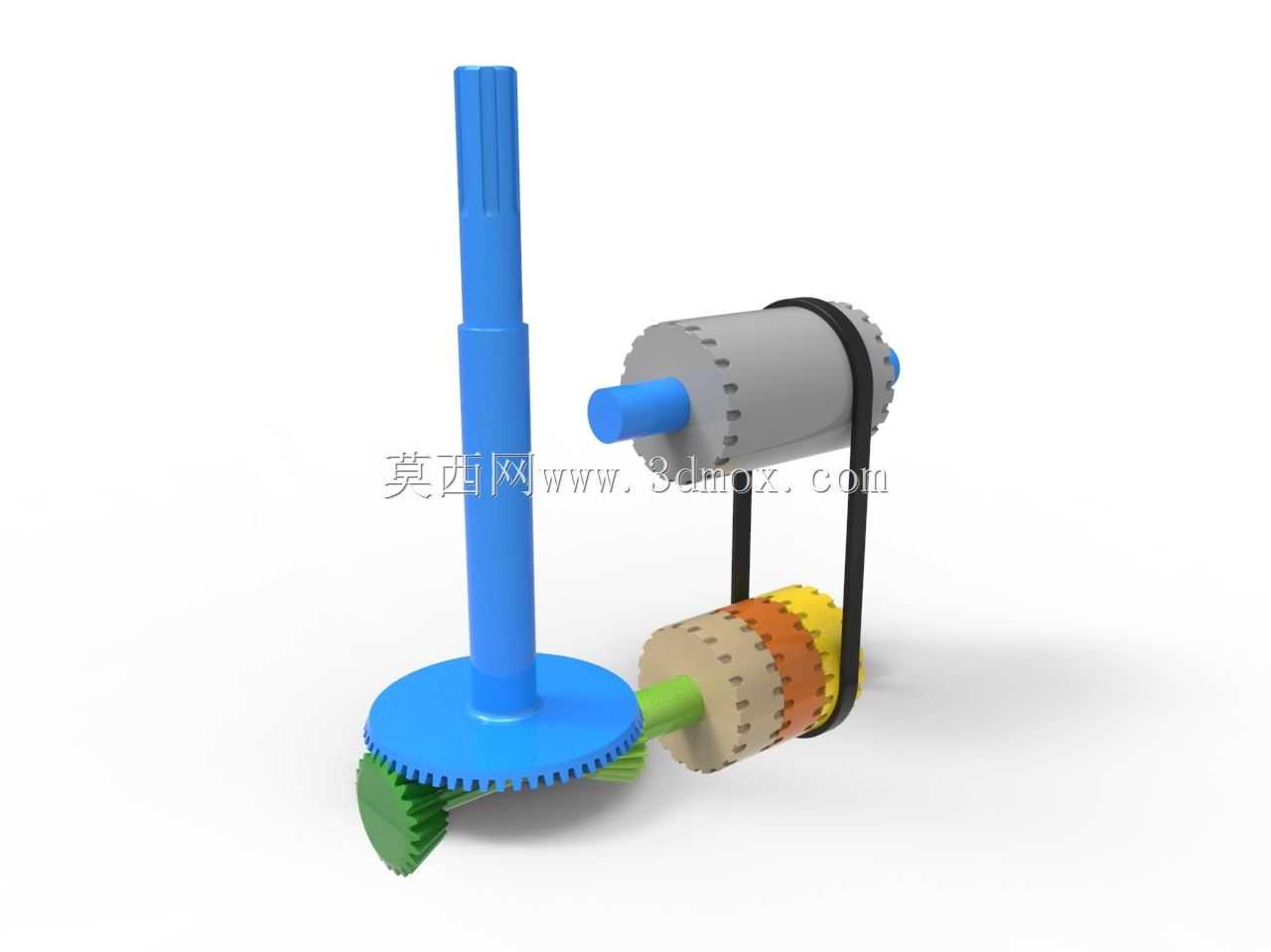

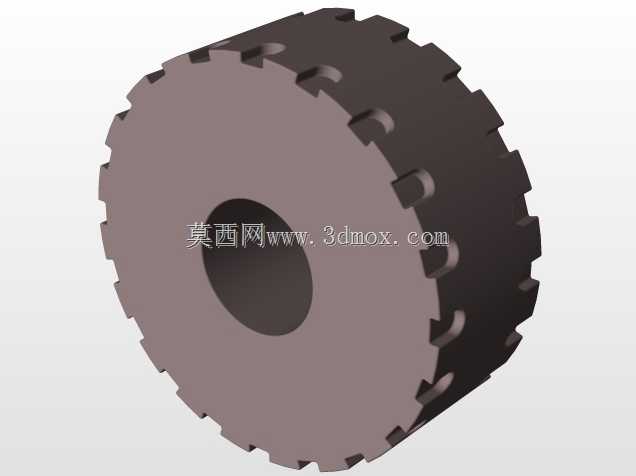

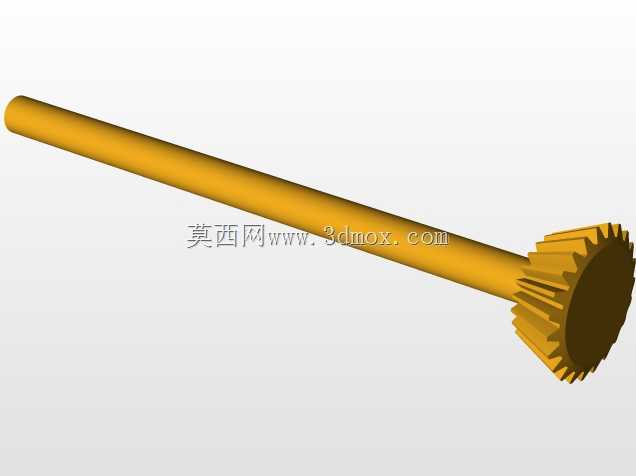

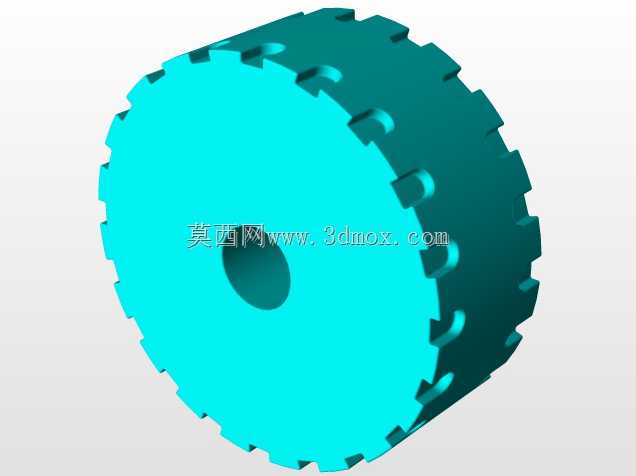

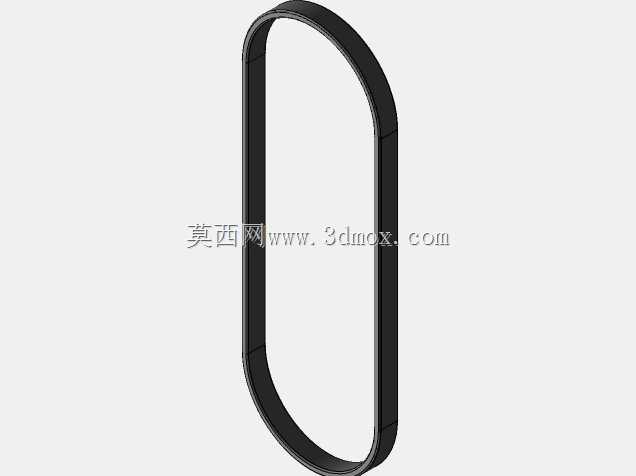

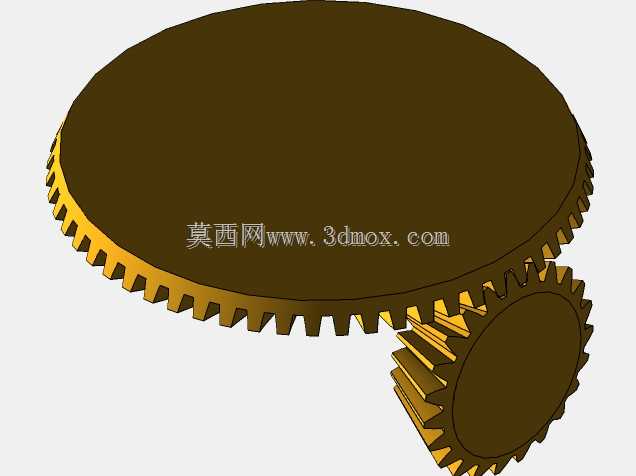

该传动机构主要应用于中小型轻工设备、台式加工机具、小型输送装置等需要在同一输入动力下实现正反向输出切换、动力接合与断开的作业场景，可在不改变原动机转向的前提下，快速切换输出轴的旋转方向，同时具备空载离合的功能，避免动力切换过程中对原动机造成冲击负载，适配小功率、需要频繁换向操作的机械传动链路。机构整体采用立式布局，核心由直立输入轴组件、带滑移皮带轮组的下轴、承载伞齿轮的空心轴、换向传动齿轮组、传动皮带五个部分构成，直立输入轴下端集成大直径端面伞齿轮，与下轴端部的小锥齿轮保持常啮合状态，下轴上并列布置三个直径一致的皮带轮，中间皮带轮通过平键与下轴保持周向固定，两侧皮带轮空套于下轴表面，可沿轴向自由滑移，传动皮带套设于上方的动力输入鼓轮与下轴的皮带轮组外侧，可通过外置拨叉推动皮带沿皮带轮组轴向移动。当皮带处于中间皮带轮位置时，动力无法通过皮带传递至下轴，机构处于空挡离合状态，输出端无动力输出；当皮带被拨至左侧皮带轮位置时，左侧皮带轮与空心轴上的承载伞齿轮通过端面嵌合齿接合，动力经皮带传递至左侧皮带轮后，直接带动空心轴沿第一方向旋转，将动力垂直传递至输出端；当皮带被拨至右侧皮带轮位置时，右侧皮带轮与换向齿轮A接合，动力经右侧皮带轮传递至换向齿轮A，再通过齿轮啮合传递至空心轴，此时空心轴的旋转方向与左侧接合时完全相反，实现输出轴的反向传动。设计过程中充分考虑了安装边界的适配性，直立输入轴的上端预留标准轴伸与键槽，可直接连联轴器或装操作手轮、带轮，整体径向安装尺寸控制在紧凑范围内，轴向高度适配常规小型设备的机架安装空间，所有啮合齿轮的齿宽、模数均按照小功率传动的载荷特性匹配，皮带轮的轮槽尺寸适配标准V型传动带，滑移过程中皮带的张紧度保持一致，无需额外设置张紧轮即可保证传动过程不打滑。各旋转配合面均预留了轴承安装位，可直接加装标准深沟球轴承降低运转摩擦阻力，空心轴与下轴的同轴度通过轴肩定位保证，换向过程中齿轮接合齿的倒角设计可实现顺畅挂接，避免打齿问题，整体结构无复杂异形零件，加工难度低，装配维护便捷，可直接作为功能模块集成到各类需要双向动力输出的小型机械设备中。
