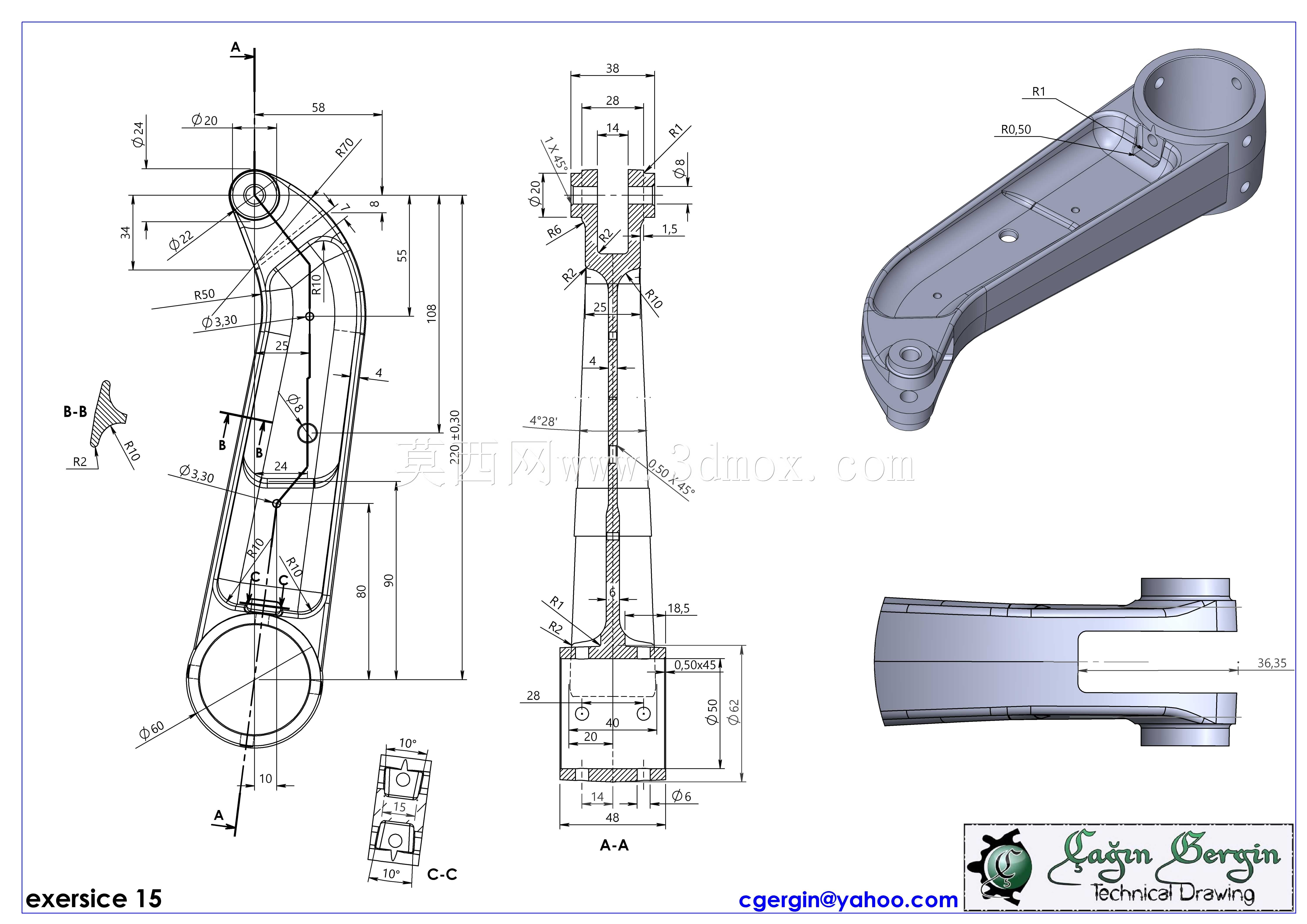

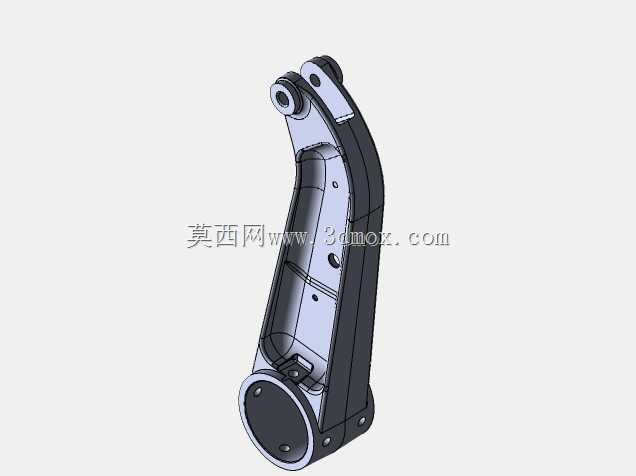

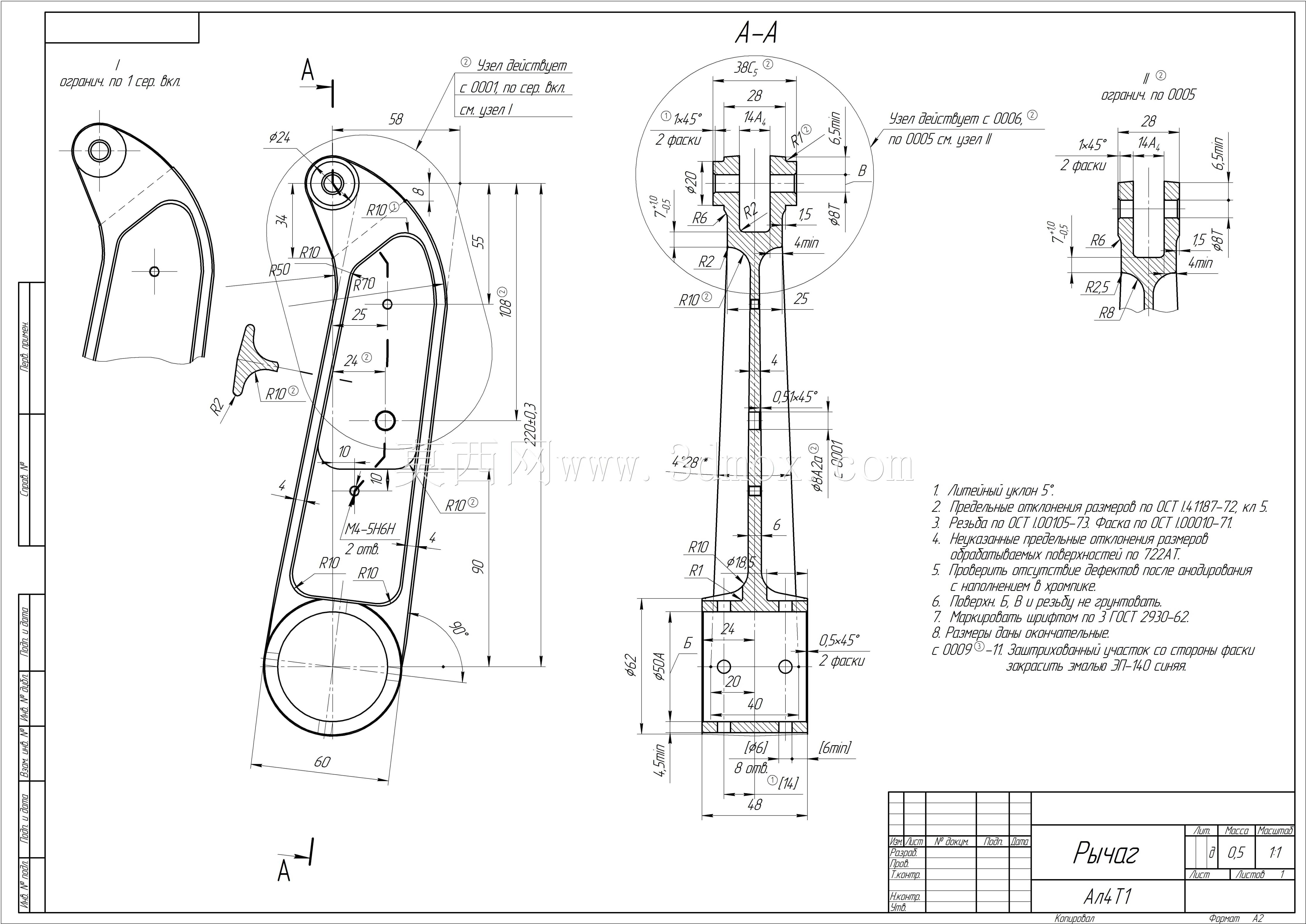

异形连接摇臂结构三维设计

该异形连接摇臂属于机械传动系统中的核心受力连接件，广泛应用于各类需要实现定角度摆动传动、力臂传导的机械设备场景中，常见于轻工机械的执行端联动结构、专用设备的工位切换传动组件、小型动力传输机构的力矩传递环节，可将输入端的回转动力或直线推力转化为指定角度的摆动力矩，带动末端执行部件完成预设轨迹的动作，承担着力传导、运动轨迹约束、部件连接支撑的多重作用。从功能特性来看，该摇臂采用两端铰接式的结构设计，一端为大尺寸铰接孔位，用于与固定端的转轴组件配合，作为整个摇臂摆动的旋转基准，孔位内部预留了衬套安装空间，可有效降低长期往复摆动带来的接触面磨损，提升部件的使用寿命；另一端为小尺寸铰接端，用于连接动力输入部件或者末端执行组件，两端孔位的中心距经过精准计算，可匹配预设的传动比要求，保证动力传递过程中力矩损失控制在合理范围内。摇臂的主体采用变截面弧形流线设计，并非等截面直杆结构，这种设计思路是结合实际受力仿真结果优化而来：在靠近大铰接端的区域，摇臂承受的弯矩最大，因此截面厚度更大、侧壁设置有加强筋结构，可有效抵抗摆动过程中产生的弯曲应力，避免长期交变载荷下出现结构变形；在靠近小铰接端的区域，受力相对较小，因此适当缩减截面厚度，在保证结构强度满足要求的前提下，尽可能降低部件自身重量，减少摆动过程中的惯性损耗，提升传动响应速度。从外形尺寸与安装边界来看，该摇臂整体沿弧形轮廓延伸，两端铰接孔的中心距符合常规同规格传动部件的安装尺寸要求，大端铰接孔的孔径、孔深可适配标准规格的铰接销轴与配套轴承，小端铰接位的安装尺寸可匹配常用的关节轴承连接结构；摇臂的侧面轮廓经过倒角与圆角处理，所有应力集中位置均采用圆弧过渡，避免加工和使用过程中出现应力开裂问题，主体侧壁的加强筋沿受力方向布置，既不会额外增加过多的安装空间占用，也能大幅提升整体结构的抗扭、抗弯性能。安装时需保证两端铰接孔的轴线平行度误差控制在公差允许范围内，避免摆动过程中出现卡滞、偏磨问题，摇臂的摆动行程范围内无多余外凸结构，不会与周边相邻部件产生运动干涉，可适配紧凑安装空间下的传动布局需求，同时部件表面预留的定位小凸台可用于安装位置检测的感应元件，方便实现摆动位置的实时监测，满足自动化设备的运行状态反馈需求。
