乘用车手动变速箱齿轮传动总成结构

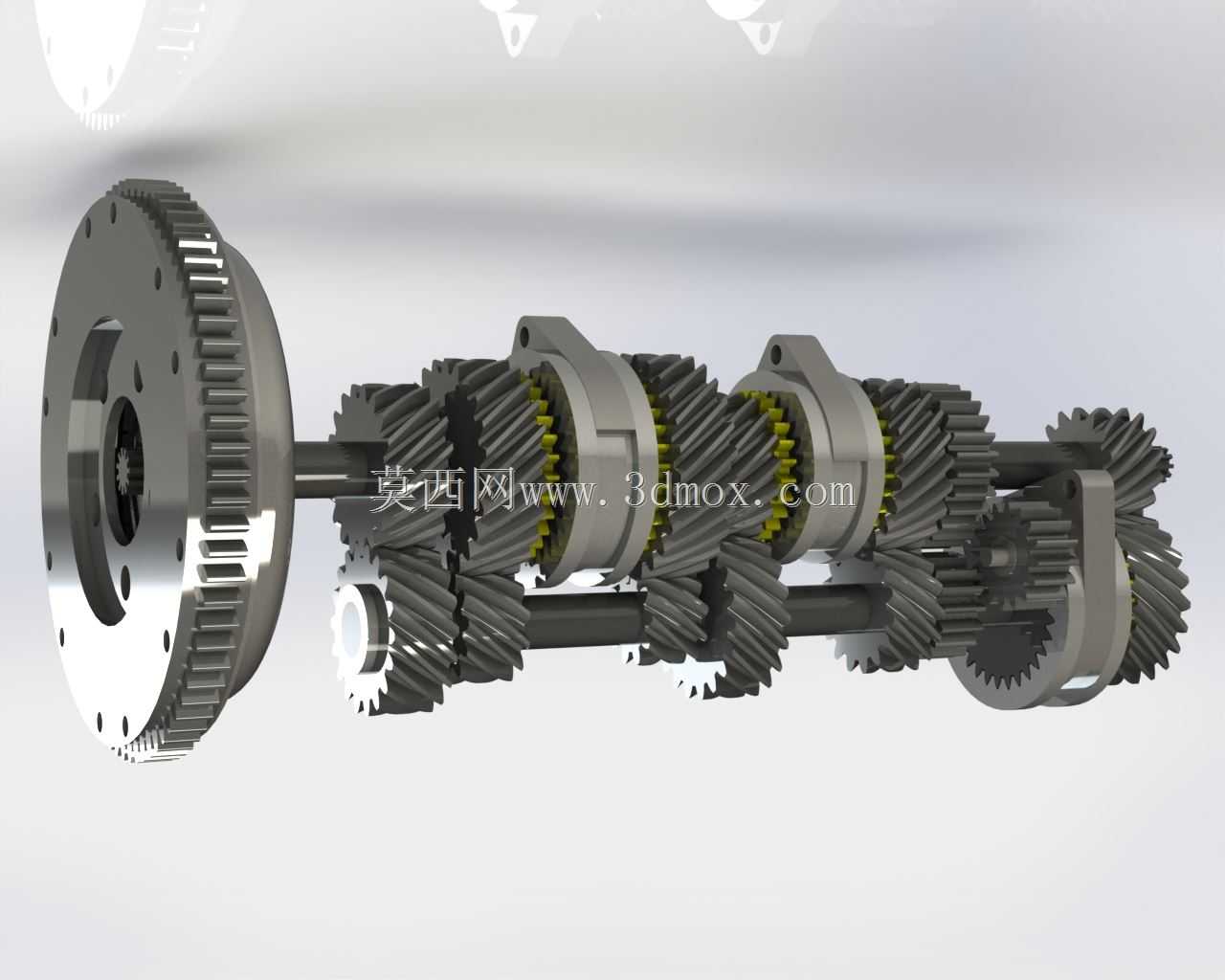

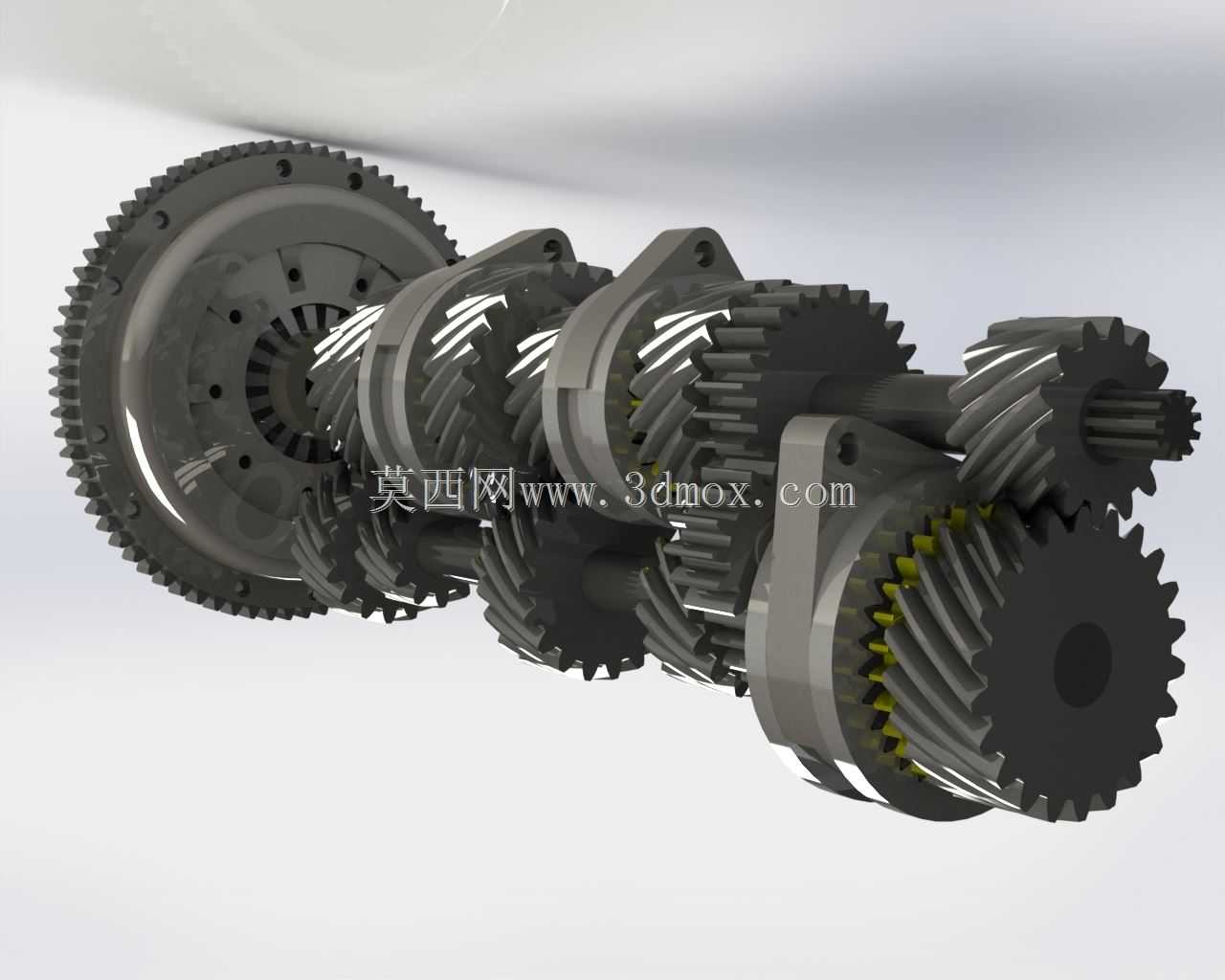

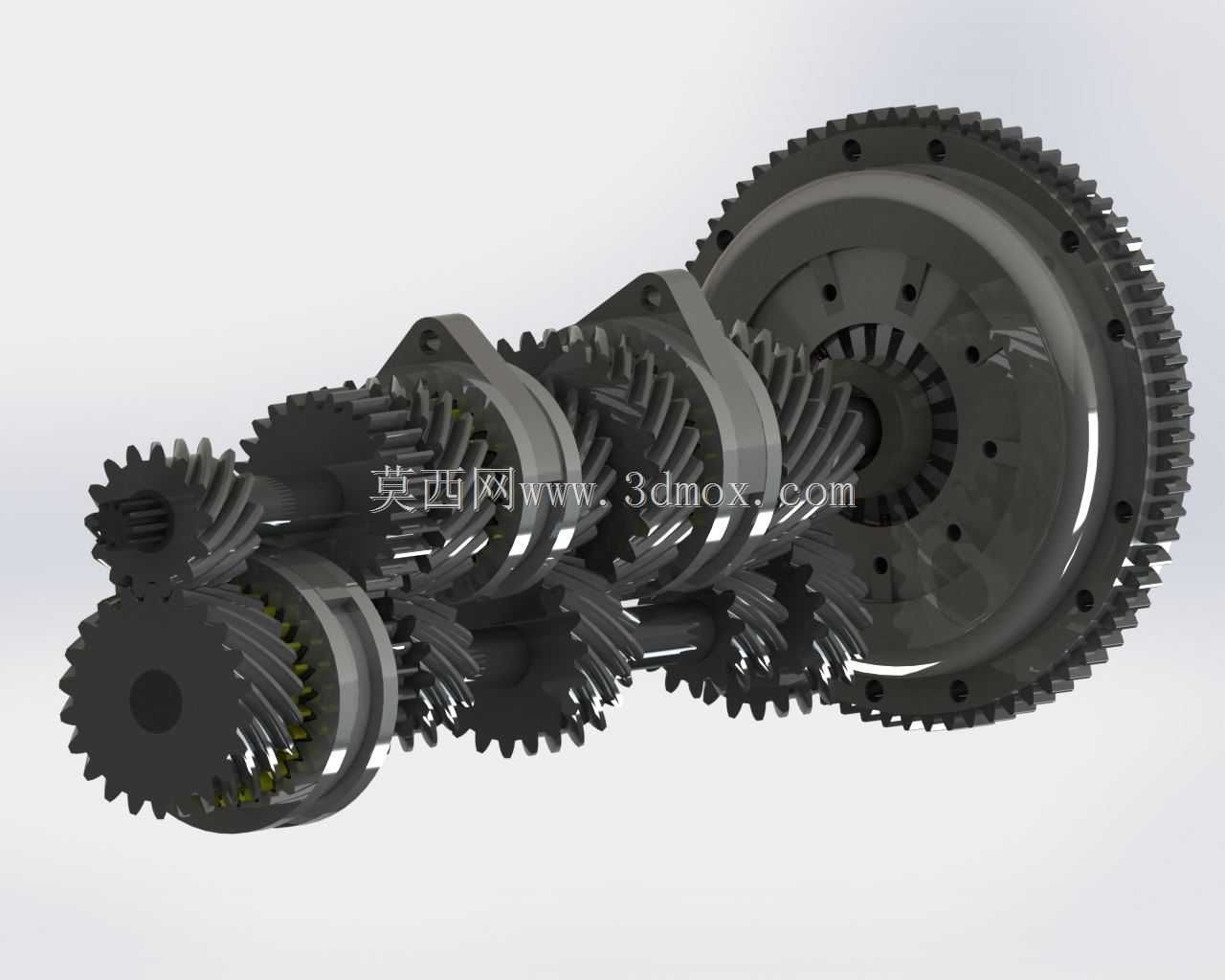

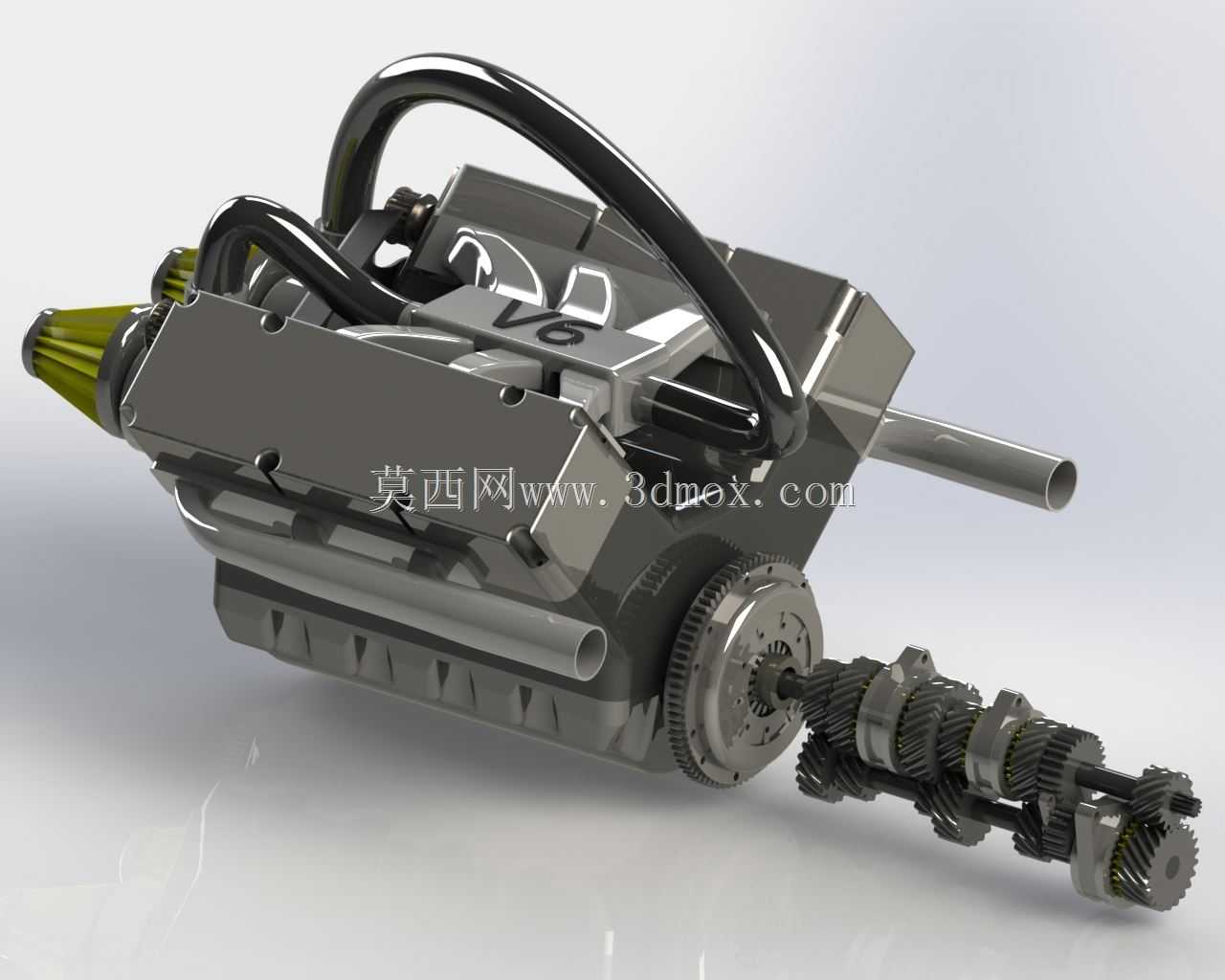

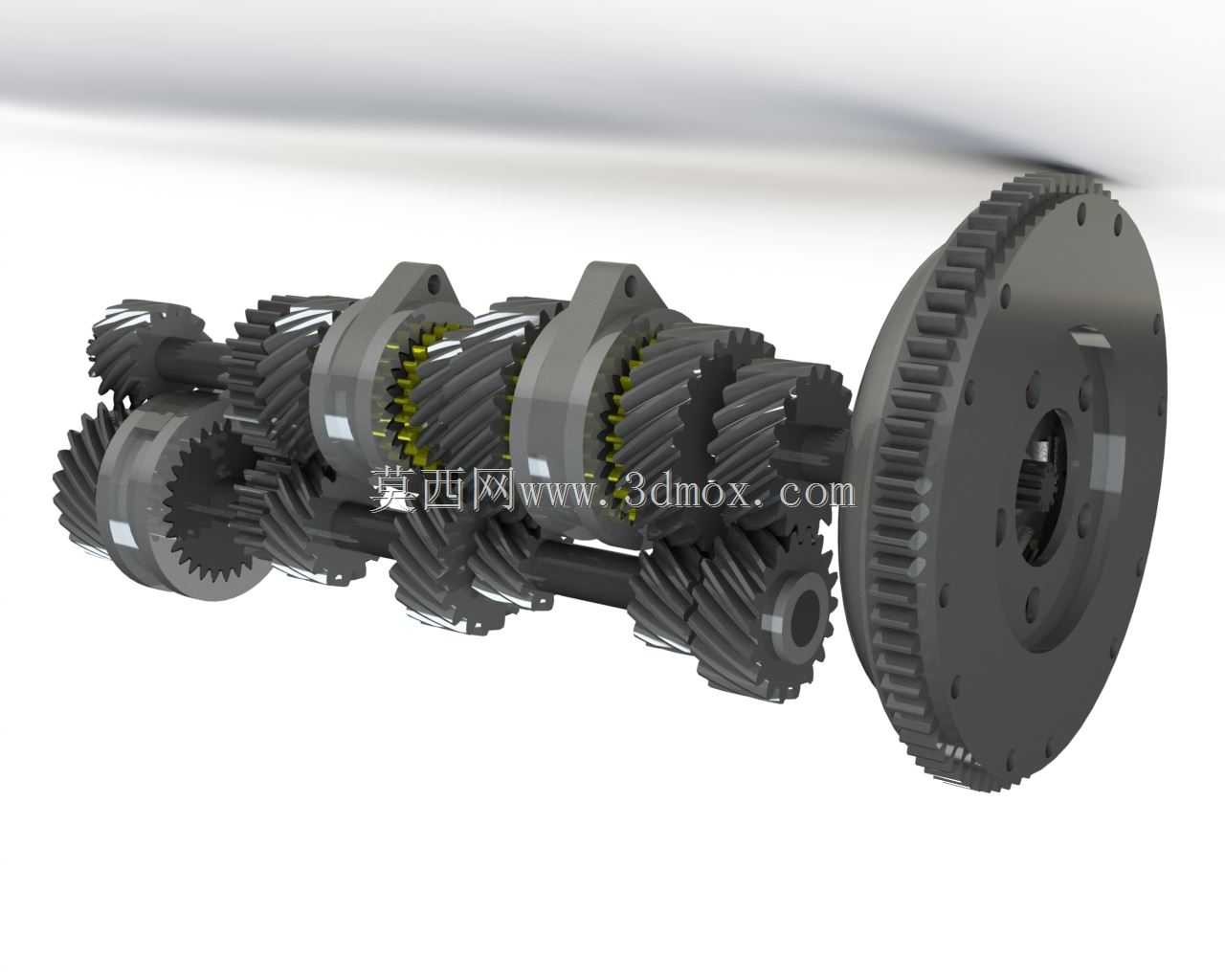

该传动总成是燃油乘用车手动换挡系统的核心承载部件，主要适配前置后驱布局的乘用车辆，广泛应用在紧凑型家用轿车、入门级越野车型以及轻型载货车辆的动力传输链路中，承担发动机输出动力的转速扭矩匹配、行驶挡位切换、动力通断控制的核心功能，是手动挡车辆传动系统中连接离合器输出端与驱动桥输入端的关键节点。整套传动结构采用平行轴式斜齿轮常啮合布局，包含输入轴、中间轴、输出轴三根核心传动轴，搭配多组不同传动比的斜齿圆柱齿轮、同步器组件、换挡拨叉安装位以及倒挡惰轮结构，所有常啮合齿轮均采用斜齿设计，相比直齿齿轮拥有更大的啮合重合度，传动过程中冲击载荷更小、运行噪音更低、承载扭矩上限更高，能够适配民用车辆日常行驶中频繁变工况的动力传输需求。设计过程中严格遵循乘用车手动变速箱的通用安装边界，输入轴端预留与离合器从动盘配合的花键连接结构，轴系支撑位匹配标准深沟球轴承与圆锥滚子轴承的安装尺寸，壳体结合面预留统一规格的密封槽与螺栓连接孔位，输出轴端预留与传动轴万向节连接的法兰接口，能够直接适配同平台车型的原有变速箱安装舱位，无需对车身动力舱布局、周边悬挂与排气部件做额外改装即可完成替换装配。各挡位齿轮的传动比设置覆盖民用车辆常用行驶工况，低速挡设置较大传动比，满足车辆起步、爬坡、重载行驶时的大扭矩输出需求，高速挡设置较小传动比，降低车辆高速巡航时的发动机转速，减少燃油消耗与发动机运行磨损，倒挡组通过惰轮换向实现输出轴反向旋转，满足车辆倒车行驶的动力需求。同步器组件布置在相邻挡位齿轮之间，换挡过程中通过同步环的摩擦作用提前让待啮合齿轮转速达到一致，避免打齿问题，提升换挡操作的平顺性与齿轮组件的使用寿命。整套齿轮传动组件的轴向尺寸与径向尺寸均严格控制在传统手动变速箱的常规尺寸区间内，轴系的轴向窜动间隙、齿轮啮合侧隙均按照民用车辆传动系统的通用设计标准预留，既保证高速运转时齿轮不会出现卡滞，又能避免间隙过大导致的传动冲击与异响问题，各齿轮的齿面均做了硬化处理设计，能够承受长期交变载荷下的磨损，满足整车全生命周期的使用强度要求。
