带键槽凸缘式法兰联轴器结构设计

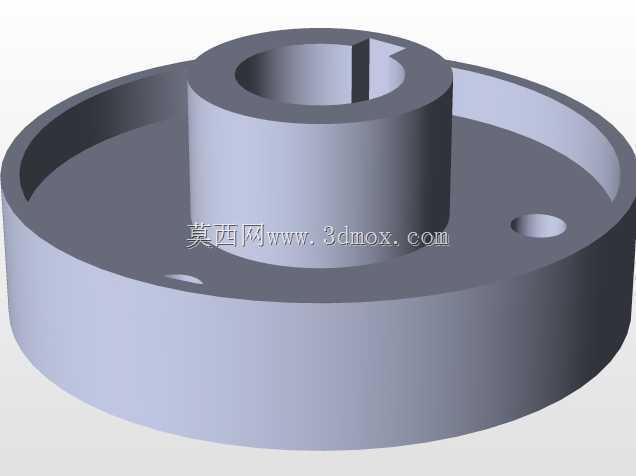

　　在常规工业传动系统的轴系连接场景中，这类带键槽的凸缘法兰联轴器是应用覆盖范围极广的刚性传动连接件，主要承担两根同轴布置传动轴之间的扭矩传递作用，常见于中小型输送机驱动端、普通机床进给传动组、小型水泵动力输入端等对传动同轴度要求较高、无显著径向偏移补偿需求的传动工位。从结构设计逻辑来看，该联轴器采用整体式凸缘法兰结构，主体分为同轴布置的轮毂段与法兰盘段两部分，轮毂段内孔加工有标准平键键槽，装配时通过平键实现与主动轴、从动轴的周向固定，抵消扭矩传递过程中的周向滑移风险，轮毂的轴向长度经过匹配计算，可保证与轴伸段的配合接触面积足够，避免长期交变载荷下出现配合面压溃、键槽变形等失效问题。法兰盘端面上预留有均匀分布的螺栓过孔，

　　两个配对的半联轴器通过铰制孔螺栓或者普通螺栓完成轴向锁紧，依靠法兰结合面的摩擦力与螺栓的抗剪能力共同传递工作扭矩，法兰盘边缘做了小圆角过渡处理，既可以减少装配过程中的锐边磕碰风险，也能降低高速运转时的风阻与应力集中系数。从安装边界维度考量，这类联轴器的径向最大尺寸为法兰盘外径，轴向安装尺寸为两个半联轴器轮毂总长度加上锁紧螺栓的预留伸出长度，选型时需要核对轴伸直径、键槽尺寸与轮毂内孔的配合公差，通常选用H7/k6的过渡配合保证同轴度，同时要确认安装空间的径向预留间隙不小于法兰盘外径加10mm的安全距离，轴向预留足够的螺栓锁紧操作空间。不同于弹性联轴器具备偏移补偿能力，这类刚性法兰联轴器对两轴的对中精度要求较高，

　　安装时需要通过百分表打表校准两轴的径向圆跳动与端面圆跳动误差，控制在允许公差范围内才能长期稳定运行，否则会额外产生附加径向载荷，加速轴承、轴封等配套零部件的磨损。其结构没有易损的弹性元件，日常维护仅需定期检查锁紧螺栓的预紧力即可，在平稳载荷、无冲击振动的常温传动工况下使用寿命远高于弹性套柱销联轴器，传动效率也更具优势，能够实现无滑差的同步扭矩传输，适合对传动比精度有一定要求的中低速重载传动场景。建模过程中需要重点关注键槽的对称度公差、法兰螺栓孔的位置度公差，以及轮毂内孔与法兰端面的垂直度公差，这些形位公差直接决定了联轴器装配后的运转平稳性，若公差控制不当，运转时很容易出现振动、异响等问题，严重时甚至会导致轴系疲劳断裂。
