手动钣金切割设备结构设计

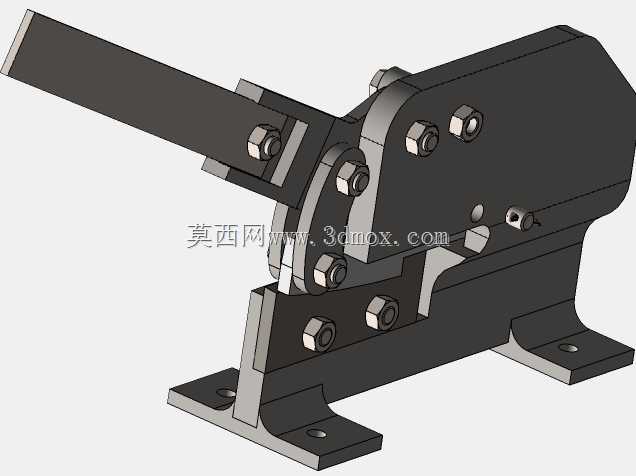

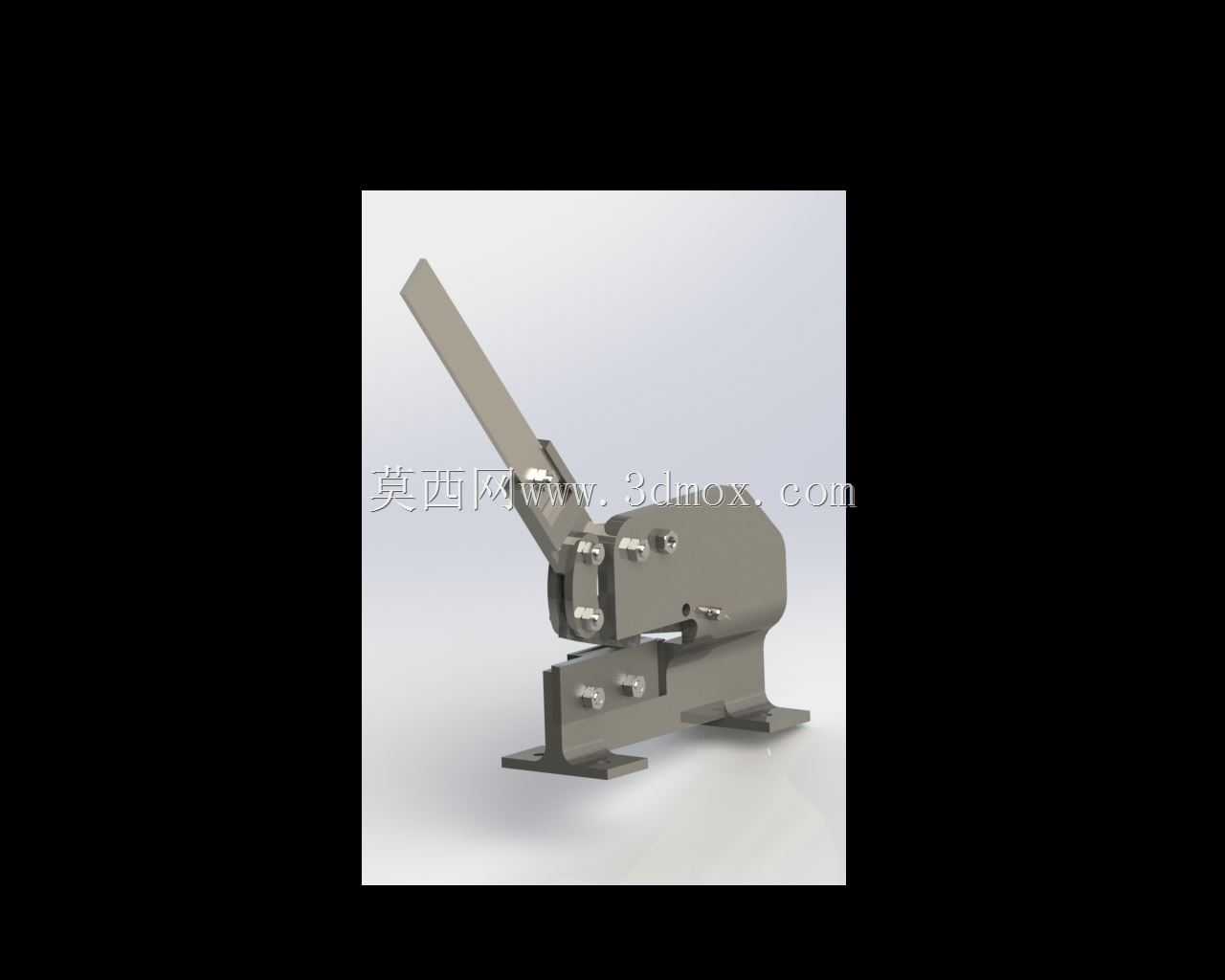

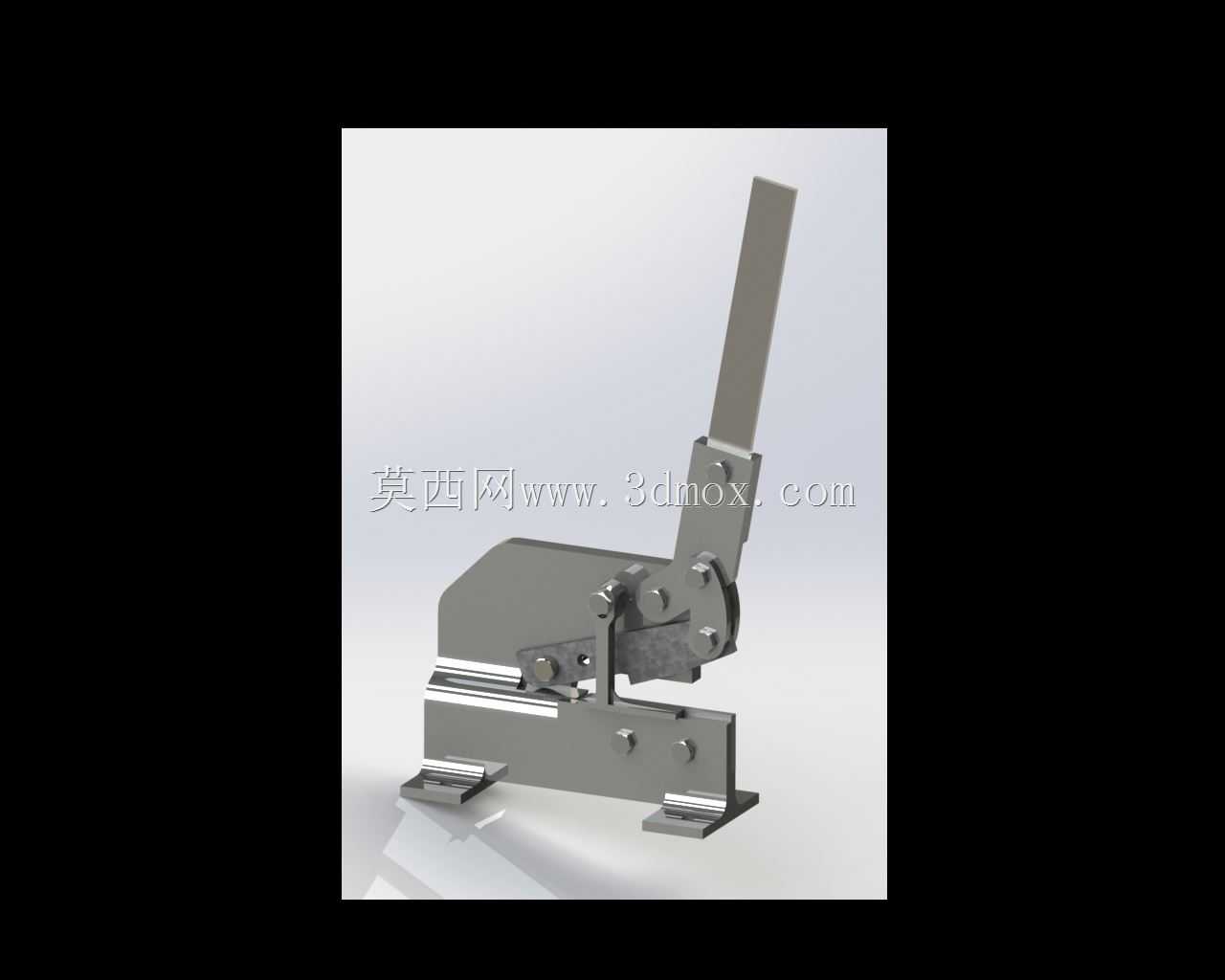

这款手动钣金切割设备主要面向小型钣金加工场景、五金维修作坊、工地现场临时钣金作业以及职业院校实训教学场景使用，可完成薄钢板、镀锌铁皮、铝皮、铜皮等常见金属薄板的直线裁切作业，无需外接电源气源，完全依靠手动杠杆施力完成剪切动作，对作业场地的配套条件要求极低，尤其适合无供电条件的户外作业、零散小批量钣金件的快速裁切需求，能够替代传统手工铁皮剪的繁重作业，大幅降低薄金属板裁切的劳动强度，同时获得比手工剪切更平直规整的切口质量。设备整体采用杠杆增力的结构设计思路，通过长操作手柄搭配多级铰接连杆的力放大结构，将人手施加在手柄端的较小作用力放大数倍后传递到剪切刃口，即便是厚度1.5mm以内的普通冷轧钢板，操作人员也无需借助额外工具即可轻松完成裁切，刃口采用上下错位的斜刃剪切设计，裁切过程中刃口逐步切入板材，相比平刃剪切大幅降低所需的裁切力，同时避免板材在裁切过程中出现翘曲变形。设备底座设置有两个带安装孔的固定支脚，可通过螺栓快速固定在工作台、临时木架甚至现场的型钢支架上，安装边界要求低，仅需预留长度方向400mm、宽度方向150mm的平整安装面即可完成固定，固定后整机稳定性强，裁切过程中不会出现晃动移位。设备的裁切工位设置有平直的定位靠面，作业时可将待裁切板材紧贴靠面推送，保证裁切边线的直线度，无需额外划线即可完成定宽尺寸的直边裁切，铰接转动部位均配置有耐磨衬套，长期使用磨损后可单独更换衬套，无需更换整体结构件，降低设备的维护成本。整体机身采用钢板焊接后加工成型，结构刚性充足，长期承受裁切冲击力也不会出现机架变形的问题，操作手柄的握持位置做了适配人手操作的角度设计，下压施力时符合人体工程学发力角度，长时间操作也不易产生肌肉疲劳，设备整体无复杂的电控、液压元件，结构简单可靠，日常仅需在铰接点定期加注润滑油即可维持顺畅的操作手感，故障率极低，非常适合零散钣金加工场景的日常使用。
