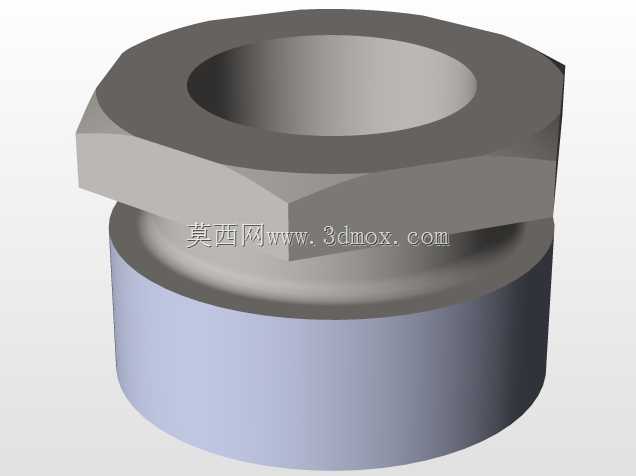

内螺纹连接手动黄铜球阀结构设计

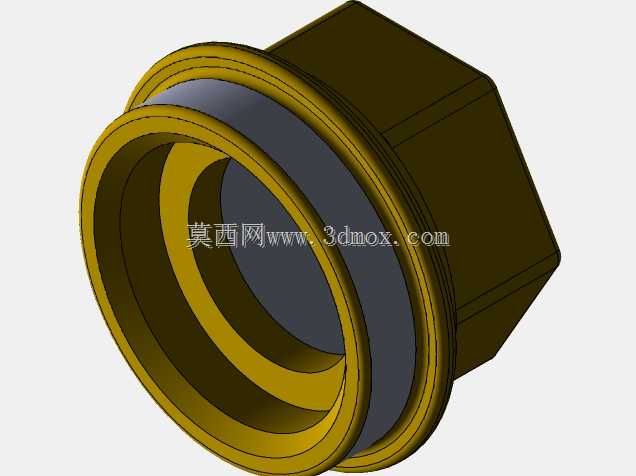

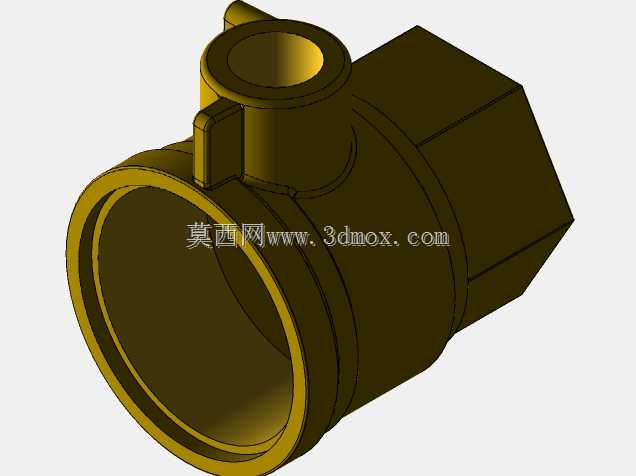

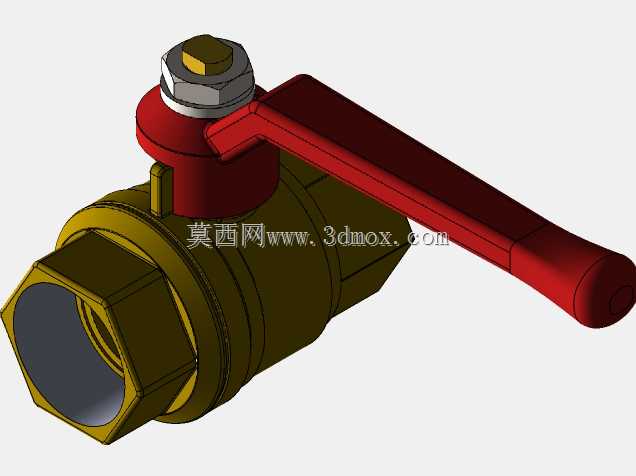

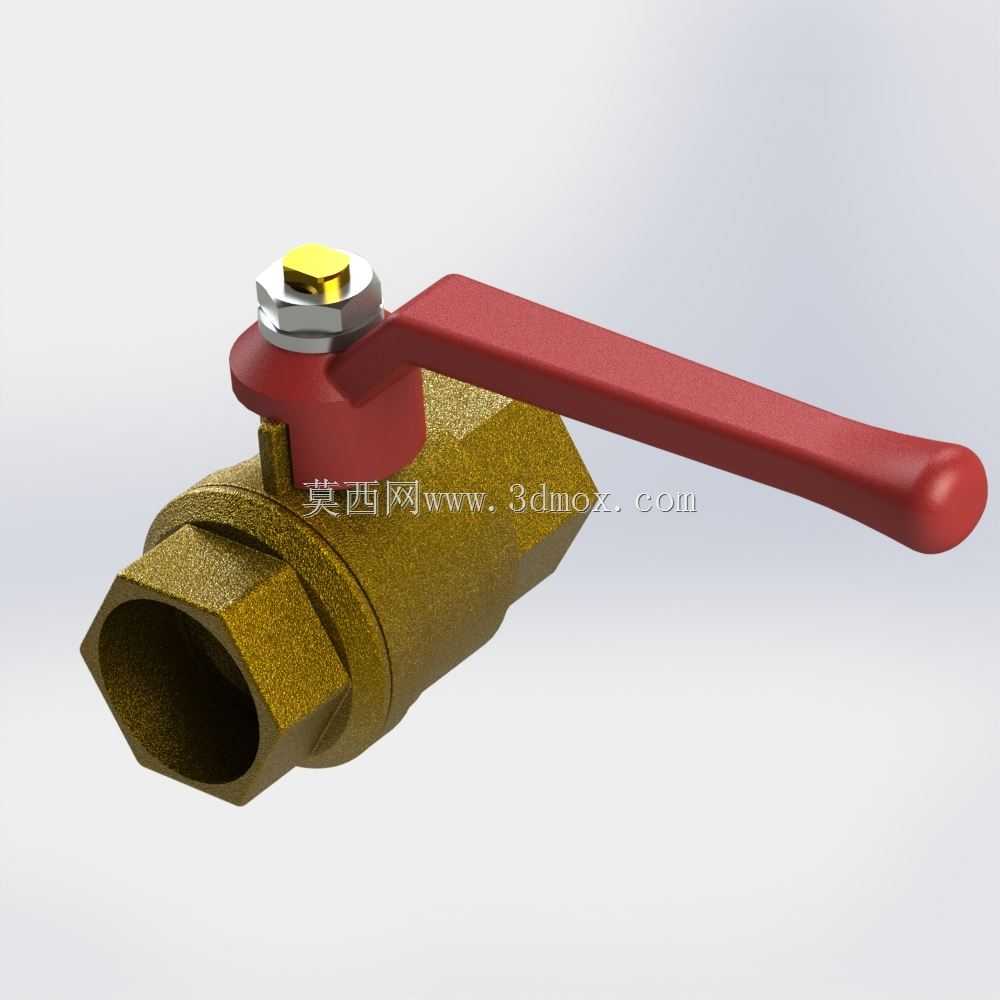

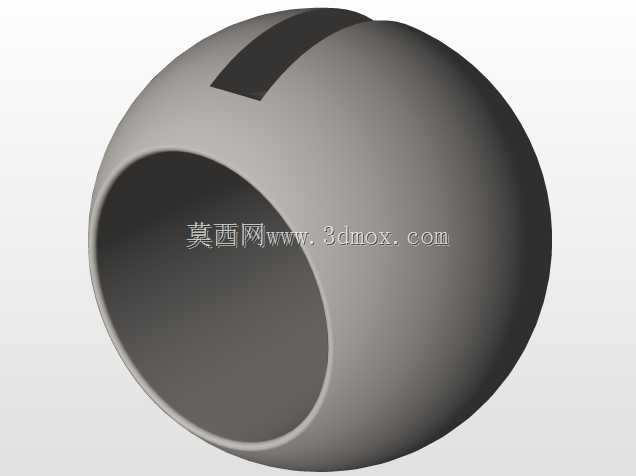

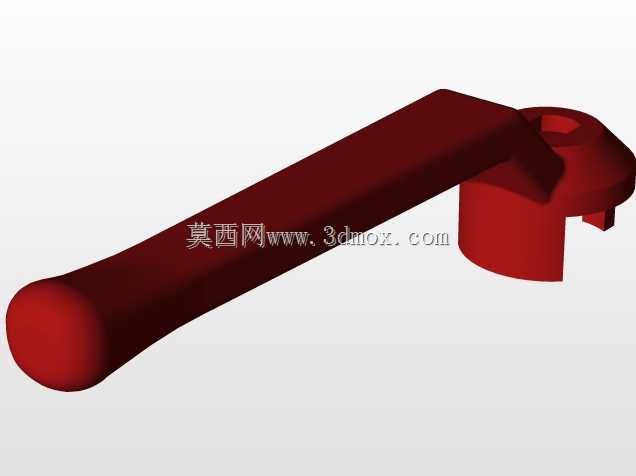

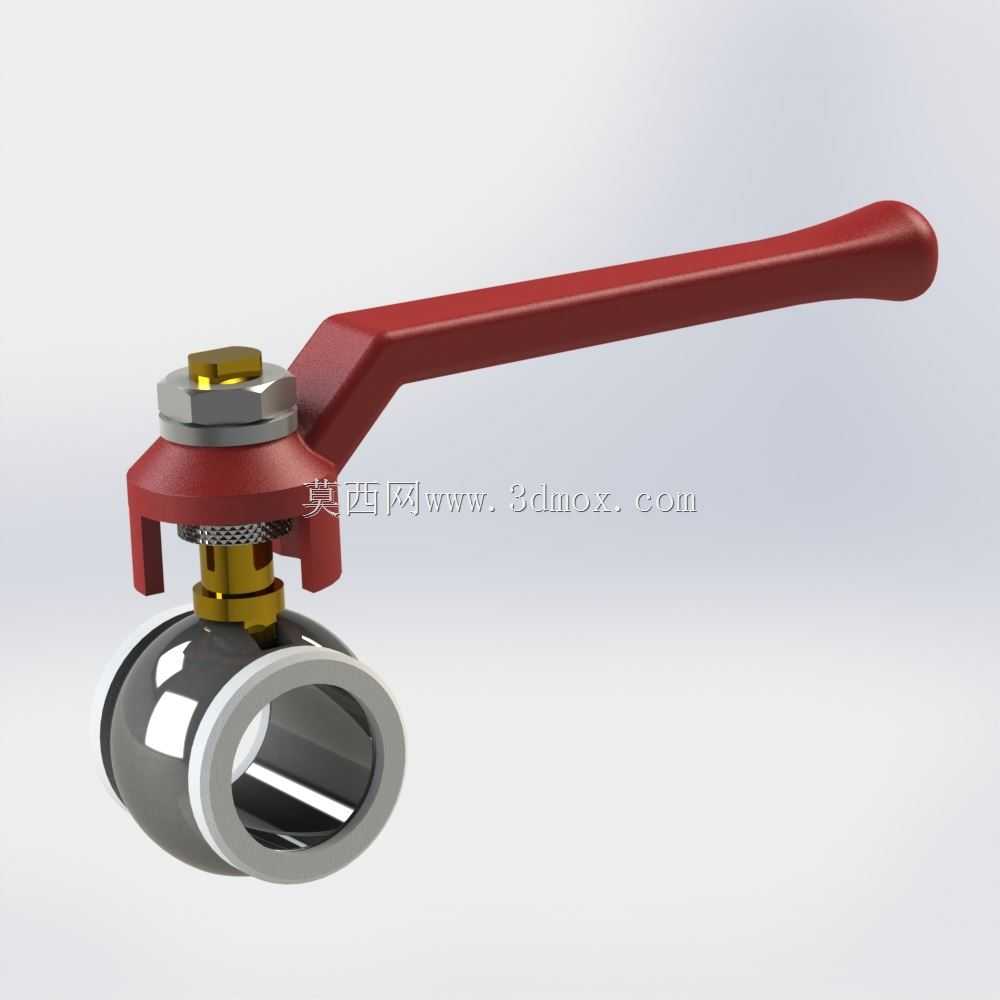

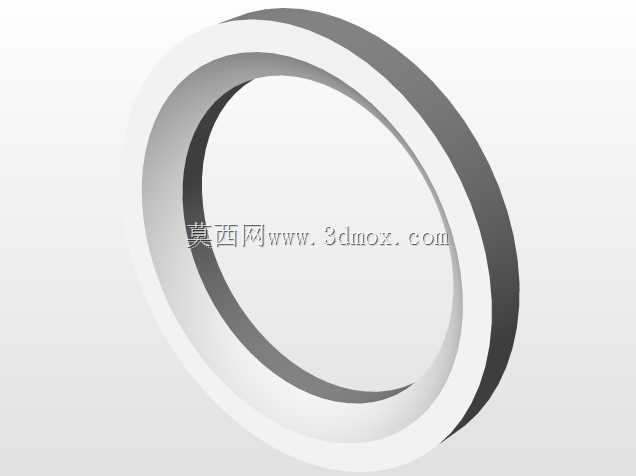

这款手动球阀主要应用于民用给排水、暖通空调、小型工业流体输送、气动管路等场景，作为管路系统中的通断控制部件，承担着截断或导通管路内流体介质的核心作用，适配水、低压气体、无腐蚀性轻质油品等常规介质的输送管控需求，在家庭装修水路改造、小型设备冷却回路、车间压缩空气支管路等场景中应用十分广泛。产品采用经典的浮动球结构设计思路，核心密封依靠球体与阀座的紧密贴合实现截断，操作时仅需将手柄扳动九十度即可完成全开或全关动作，操作力矩小，启闭响应迅速，不存在截止阀类产品多圈旋转操作的繁琐问题，日常运维操作十分便捷。阀体采用黄铜锻压成型结构，两端为标准内螺纹连接接口，可直接与同规格外螺纹管路或接头旋合连接，无需额外焊接或法兰转接，安装边界紧凑，整体轴向尺寸较短，不会在管路中占用过多安装空间，适配狭小空间内的管路布设需求。手柄采用加长杠杆式结构设计，表面做防滑涂装处理，操作时力臂更长，即便在阀体内存在一定介质压力的情况下，也能轻松完成启闭操作，手柄顶部设置有位置指示结构，可直观判断阀门当前的启闭状态，避免误操作引发的流体泄漏或管路断供问题。阀杆部位采用多重密封结构设计，在频繁扳动操作的工况下也能有效避免介质从阀杆配合间隙处渗漏，球体表面做精细抛光处理，与密封阀座的贴合面光滑平整，全开状态下流道完全贯通，介质流经时的阻力极小，不会产生明显的压降或紊流问题，同时也能减少介质内杂质在阀腔内的淤积，降低长期使用后的卡滞风险。整体结构没有复杂的冗余零件，拆解维护十分便捷，仅需拆卸端部压盖即可完成内部密封件的更换，大幅降低后期运维成本，适配多数低压民用及轻工业管路的通断控制需求。
