直角交叉带式多轮传动机构设计

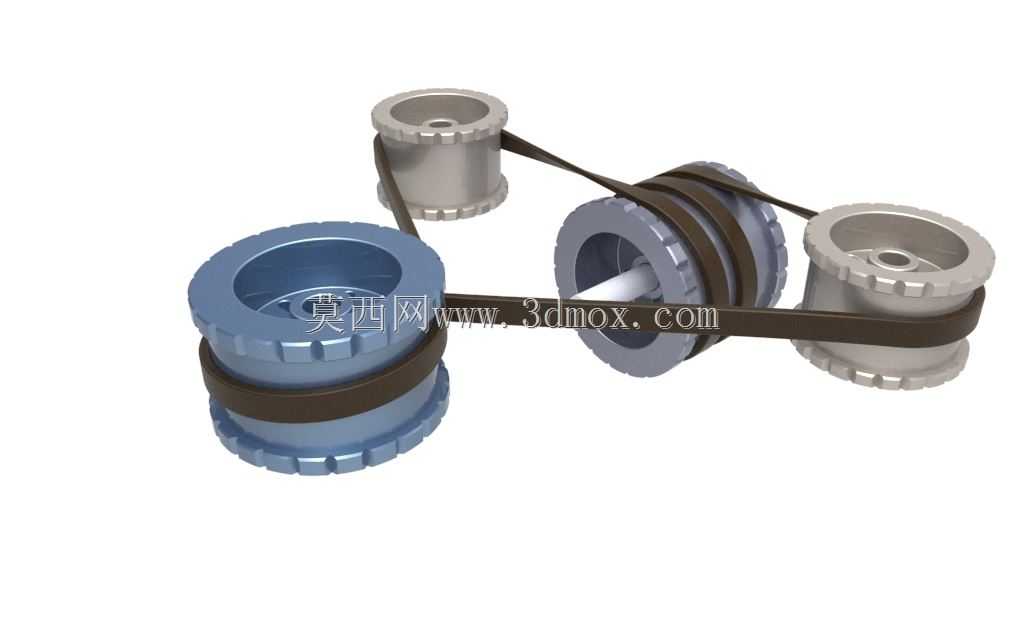

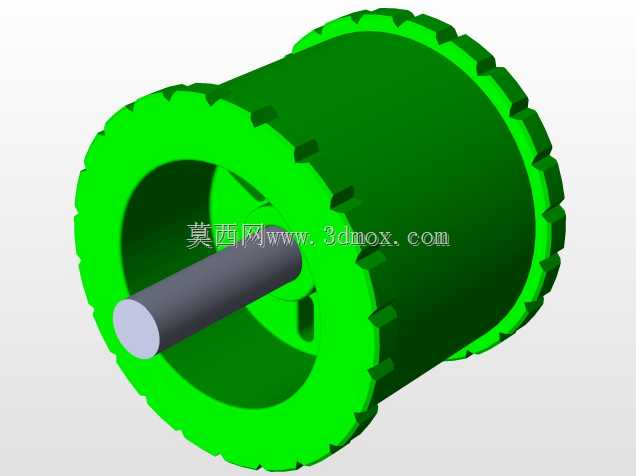

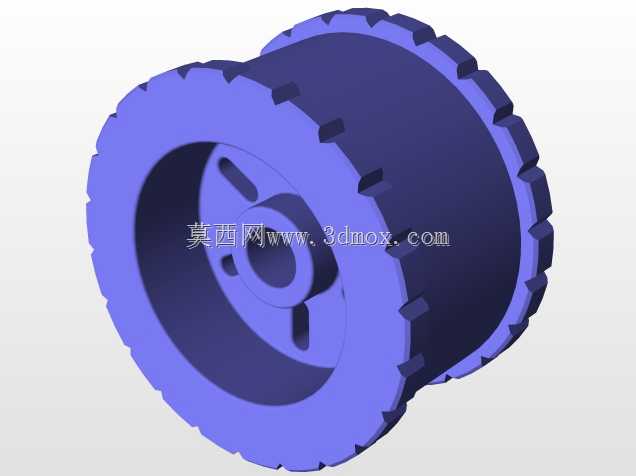

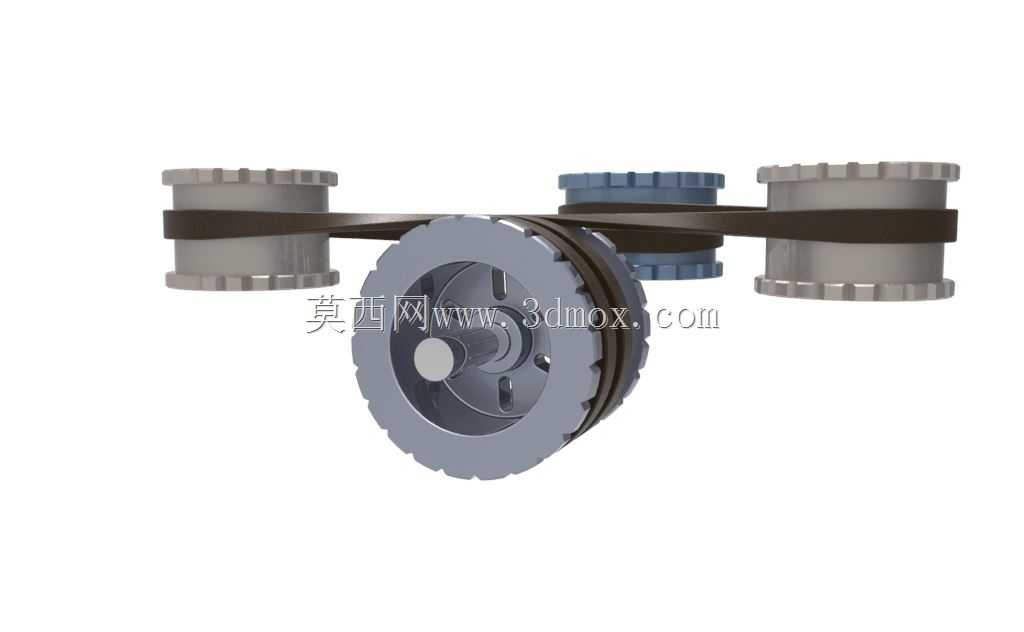

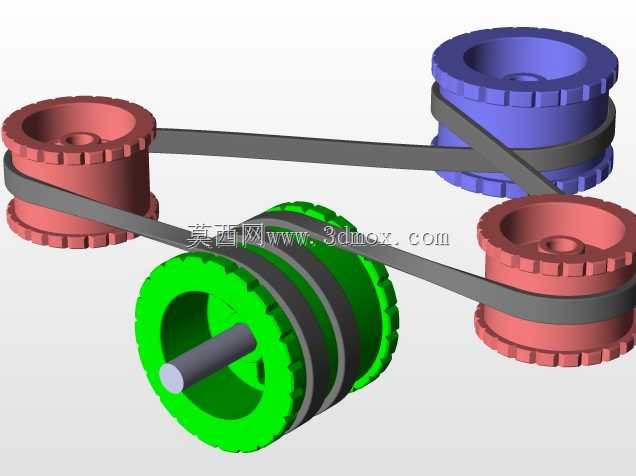

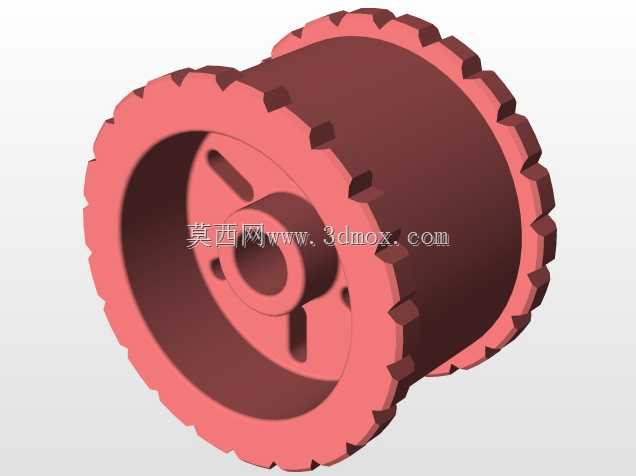

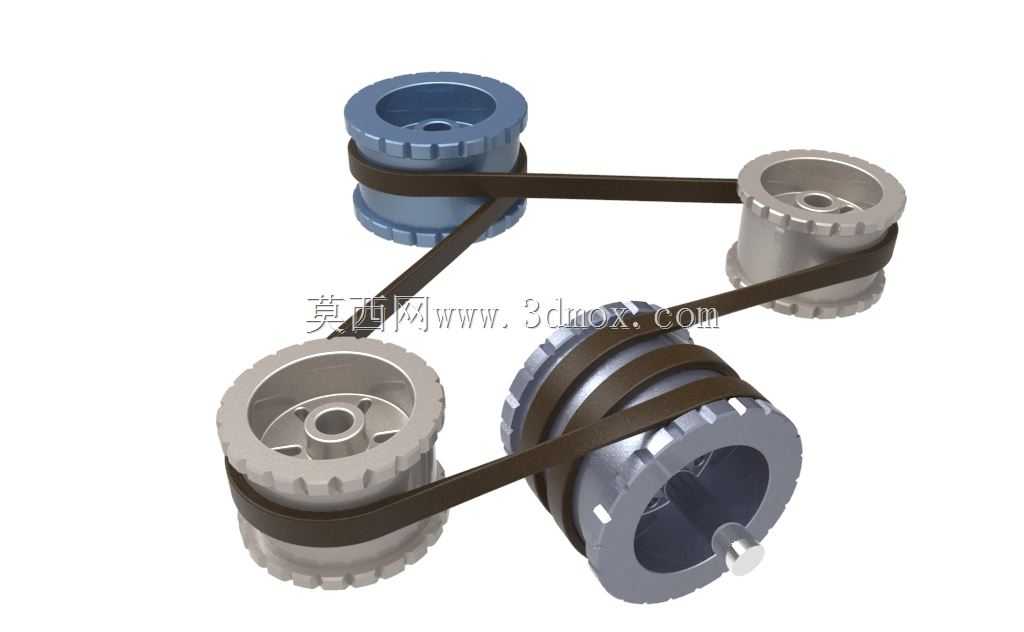

这款直角交叉带式多轮传动机构，主要面向需要在同一平面内完成垂直轴向动力换向传递的工业传动场景，常见于小型轻工设备、纺织机械、包装输送线的辅助动力传递单元，也可用于教学演示类机械实验台的传动模块搭建，解决常规平行带传动无法实现同平面直角动力转向的布局痛点。机构整体采用四组带轮配合交叉式传动皮带的布局结构，其中两组带轮轴线呈垂直排布，另外两组带轮作为张紧与导向过渡单元，通过皮带的交叉缠绕方式，实现动力从输入轴向垂直方向输出轴的稳定传递，相比开放式皮带布局，交叉式皮带能够大幅增加皮带与带轮轮槽的接触面积，有效降低传动过程中的打滑概率，提升动力传递的效率与运行稳定性。设计过程中，首先根据同平面直角传动的空间约束确定各带轮的安装点位，确保输入轴与输出轴的轴线严格垂直且处于同一安装平面，带轮轮缘采用带防滑齿槽的结构设计，匹配对应截面的传动皮带，避免高速运转时皮带出现侧向滑脱的问题；各带轮的中心距经过反复校核，既保证交叉皮带的缠绕包角满足传动摩擦力要求，又避免皮带交叉部位出现过度摩擦损耗，延长皮带的实际使用寿命。安装边界方面，整套机构的外轮廓可根据配套设备的安装空间灵活调整带轮直径与中心距，常规适配场景下整体安装占用空间紧凑，输入输出轴端预留标准轴伸与键槽结构，可直接与配套动力源、负载执行件进行连接固定，无需额外加装复杂的换向齿轮箱，能够有效降低设备的整体制造成本与装配难度。实际运行过程中，该传动机构运转噪音低，传动过程缓冲吸震性能好，可适配中小扭矩的动力传递需求，日常维护仅需定期检查皮带张紧度与磨损情况即可，维护操作简便，能够在多粉尘、轻度潮湿的常规工业车间环境下长期稳定运行，为设备的同平面直角动力传递提供可靠的结构解决方案。
