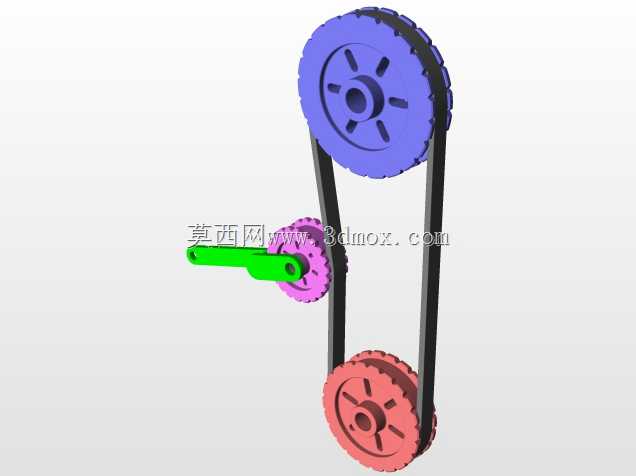

可调节张紧式皮带轮传动机构

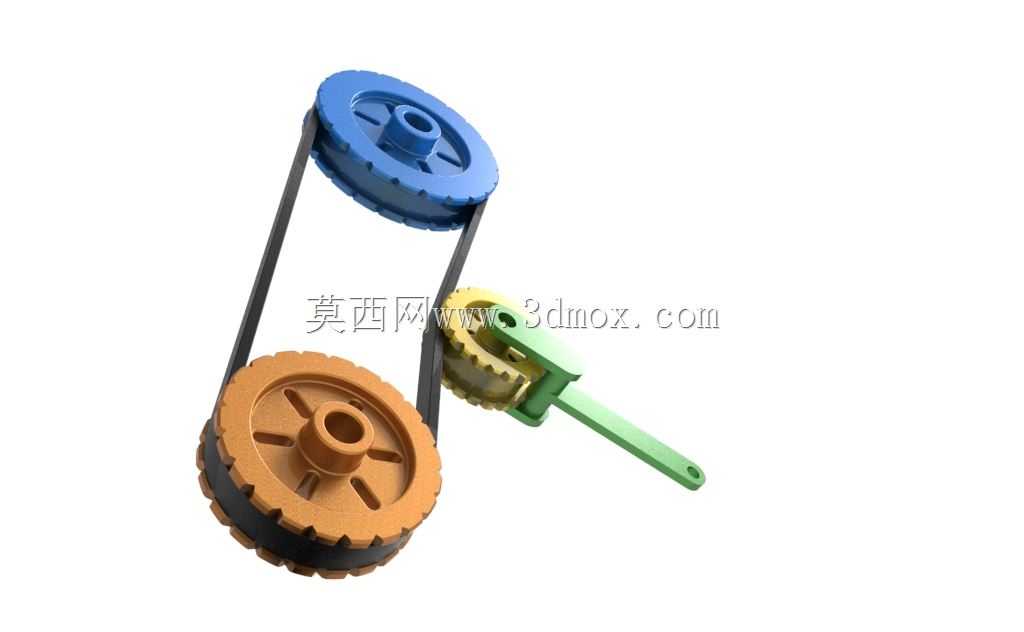

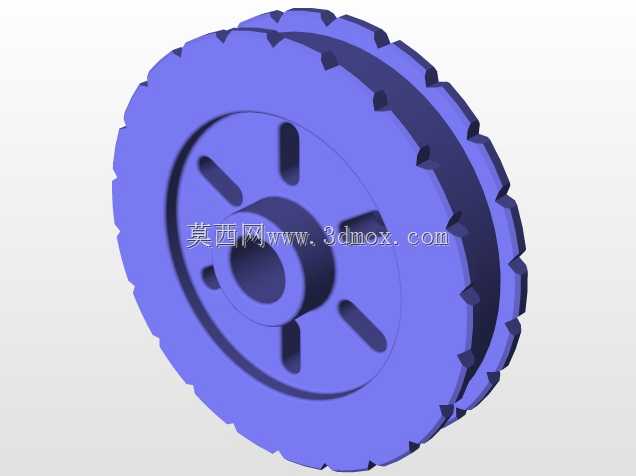

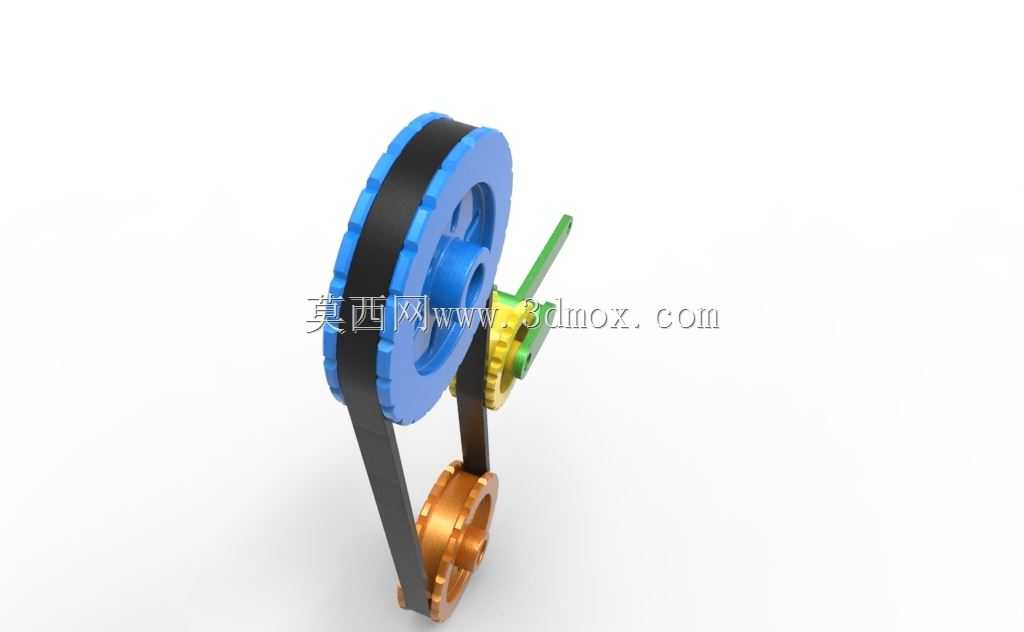

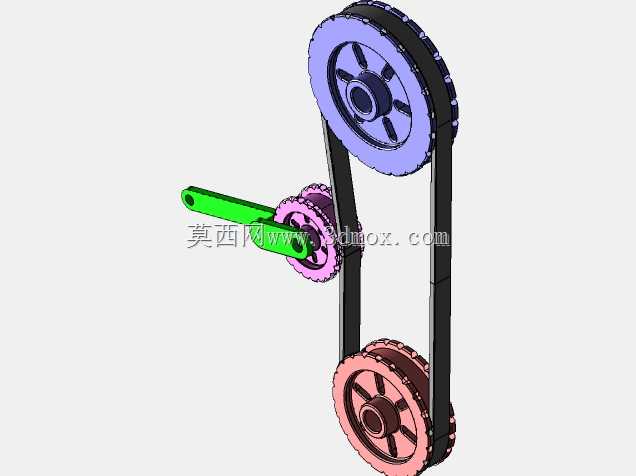

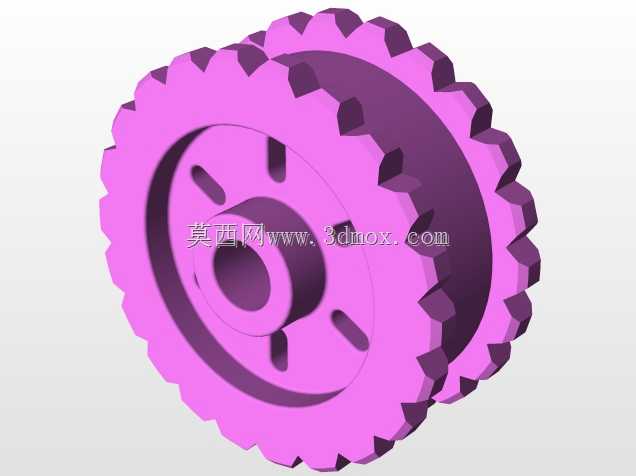

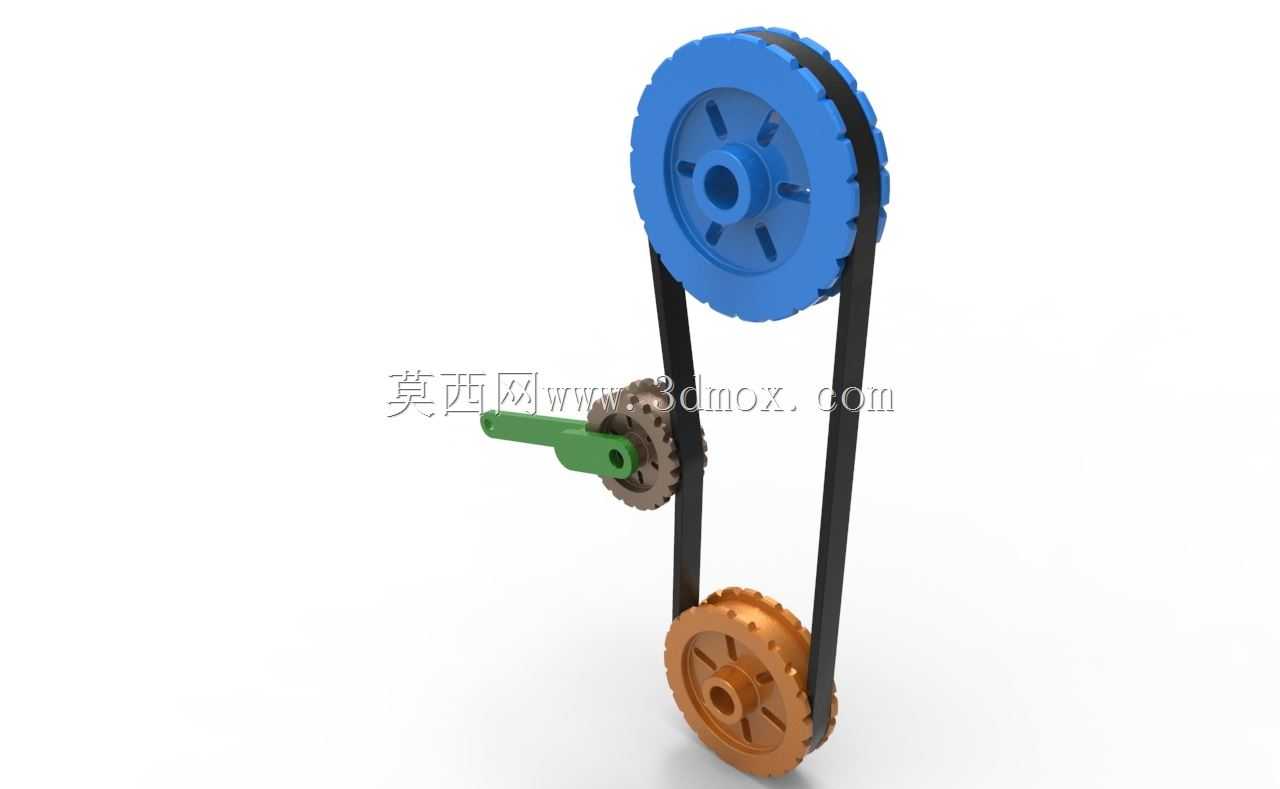

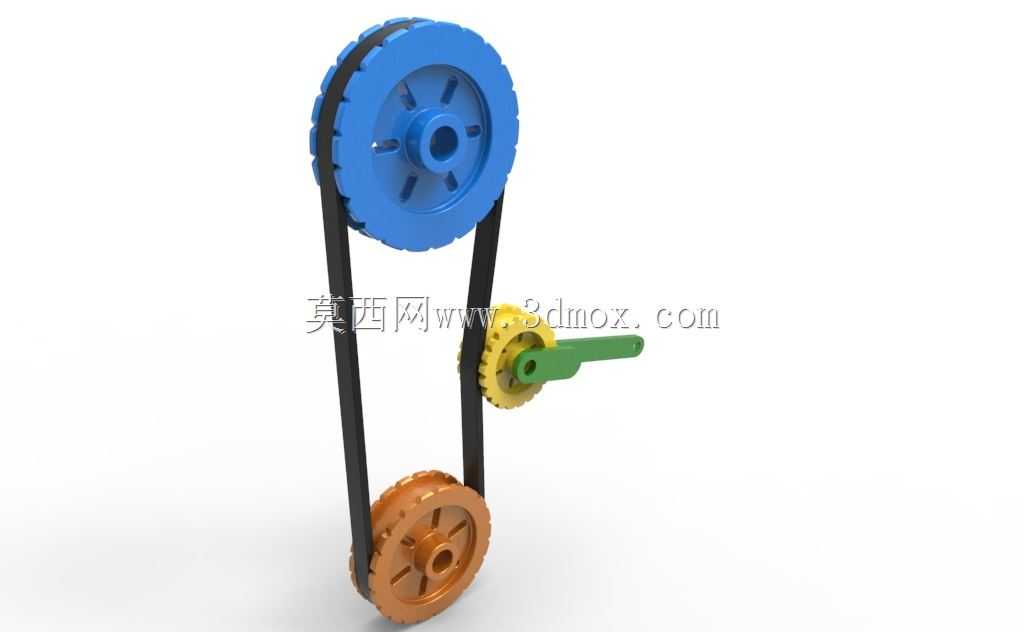

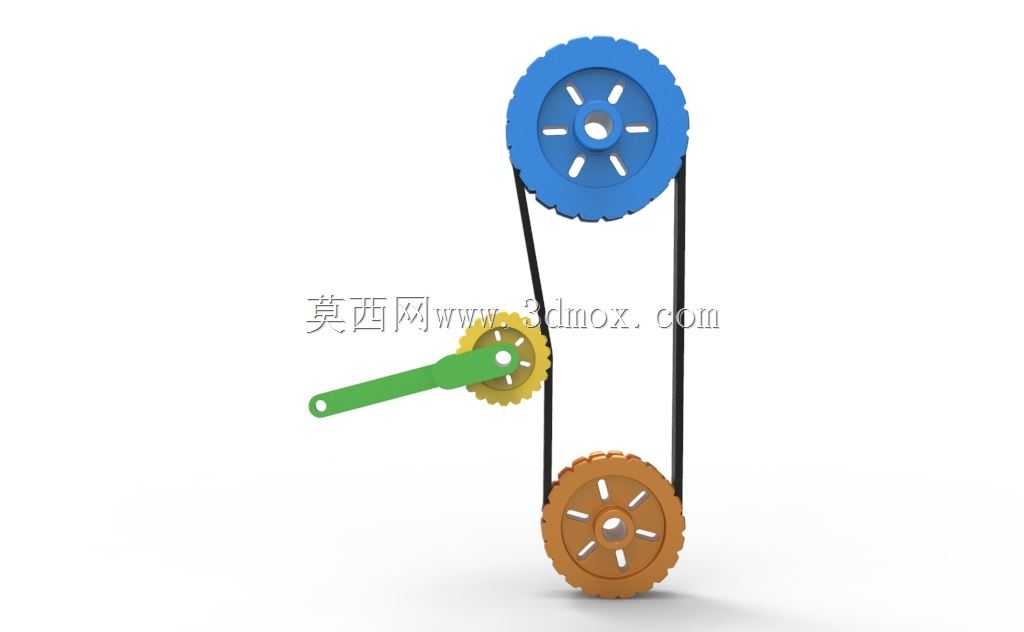

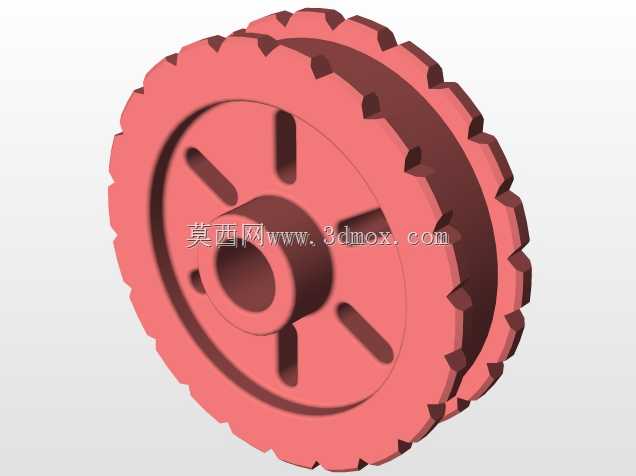

该张紧式皮带传动机构广泛应用于中小功率动力传递场景，常见于轻工输送设备、小型农机传动单元、台式加工机具的动力传输链路中，核心作用是在固定轴距的带轮布局下，解决皮带长期运行产生蠕变伸长后的松垮打滑问题，保障动力传递的稳定性与可靠性，避免因传动失效导致的设备停机、生产中断等问题。整套机构由三个不同直径的带轮、环形传动皮带、可摆动张紧臂组件构成，其中大直径蓝色带轮作为从动输出端，通常连接设备的作业执行部件，小直径铜色带轮作为主动输入端，对接动力源的输出轴，中间带绿色摆臂的黄色带轮为可移动式张紧滑轮，是整套机构的核心功能部件。在设计思路上，该机构针对固定轴距带传动的固有缺陷做了针对性优化：传统固定双带轮传动中，皮带安装时需要预留张紧量，运行一段时间后皮带受拉力产生塑性伸长，张紧力下降就会出现打滑、丢转，无法准确传递转速与扭矩，而这套机构增加的张紧滑轮可以通过摆臂的位置调整，将滑轮压在皮带的松弛侧，通过改变皮带的包角与实际张紧长度，持续维持皮带所需的张紧力，不需要调整主从动带轮的安装位置，就能让皮带始终保持合适的张紧状态，保障动力可以从主动带轮稳定传递到从动带轮；当张紧滑轮脱离皮带松弛段时，皮带处于松弛状态，传动链路断开，也可以作为简易的离合结构使用，适配需要临时切断动力输出的作业场景。在外形尺寸与安装边界上，整套机构的整体轮廓由三个带轮的布局位置决定，大直径带轮的径向尺寸最大，是整体结构的尺寸上限参考，张紧臂的摆动范围是安装时需要预留的核心活动空间，安装时需要保障张紧臂的摆动路径上无其他结构干涉，张紧滑轮的压合行程可以覆盖皮带松弛后的伸长量范围；主动带轮与从动带轮的安装轴孔采用同轴度公差设计，保障带轮转动时的径向跳动量控制在合理范围，避免皮带运行时出现偏磨、脱带问题，张紧臂的铰接位置设置在靠近两带轮切线的区域，让张紧滑轮的压合力方向垂直于皮带走向，以最小的压合力度实现最优的张紧效果，降低皮带的额外磨损，延长皮带的使用寿命。该结构的整体构造简单，维护成本低，不需要复杂的张紧调节结构，仅通过调整张紧臂的固定位置就能完成张紧力的校准，非常适合对成本敏感、维护条件有限的民用、农用小型机械设备使用，在低速、中小扭矩的传动场景下，相比齿轮传动、链传动有更低的运行噪音与缓冲减震效果，能有效过滤动力源输出的小幅振动，保护后端的作业部件不受冲击损坏。
