UCP205立式外球面轴承座结构设计

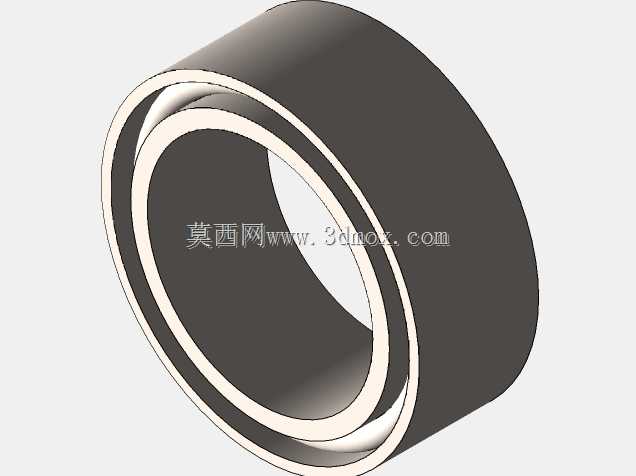

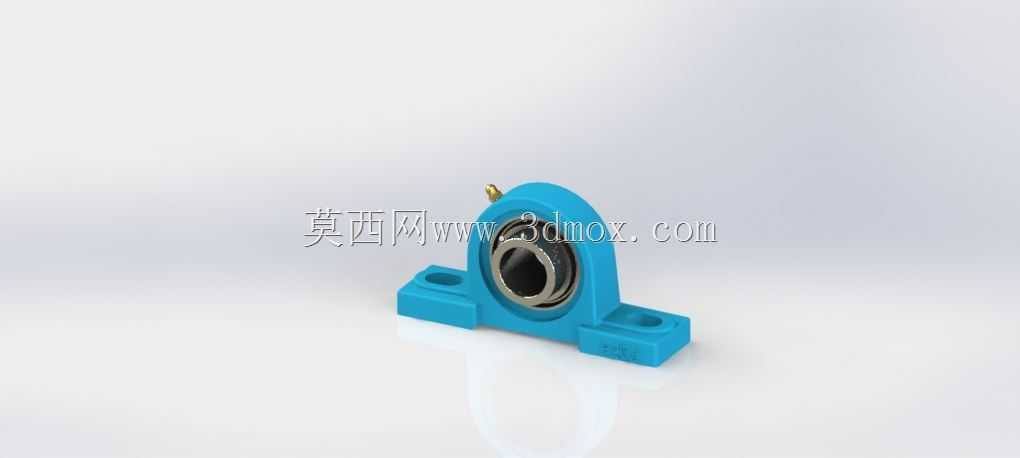

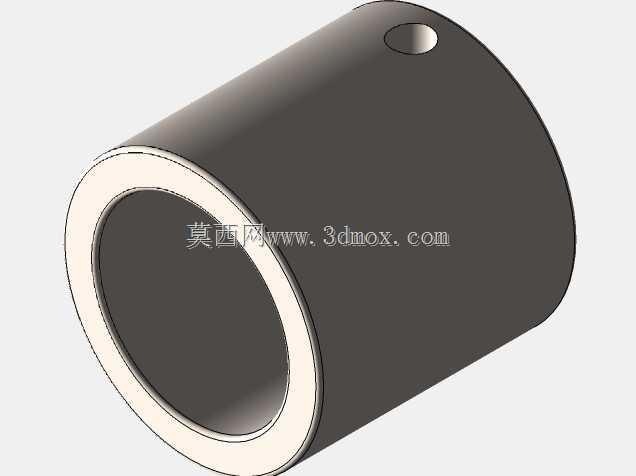

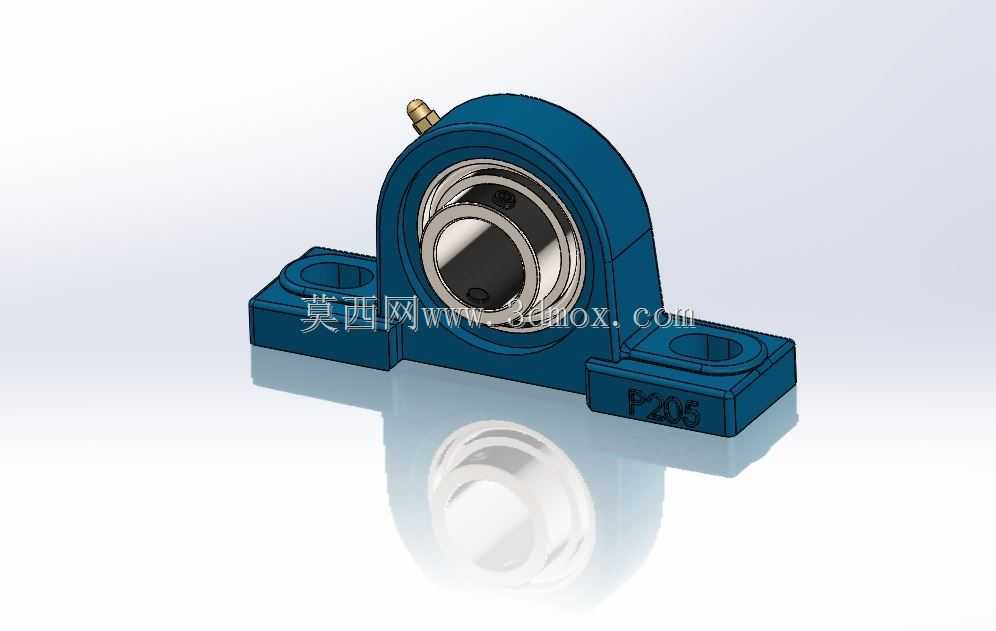

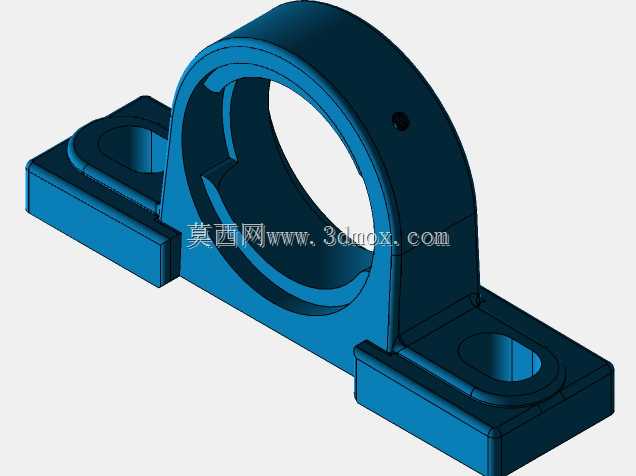

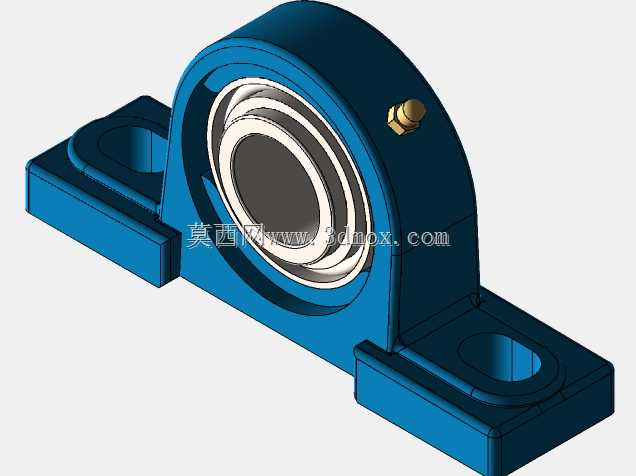

这款UCP205立式带座外球面轴承，是工业传动系统中应用极为广泛的支撑类零部件，主要承担旋转轴的径向与少量轴向载荷，为轴系运转提供稳定的定位基准，常见于各类输送设备、农业机械、食品加工生产线、纺织机械以及中小型风机、泵类设备的传动端，在工况存在一定安装对心误差、多尘或需要定期维护润滑的场景下适配性极强。从功能特性来看，该部件将外球面球轴承与铸造立式支座整合为一体，轴承外圈的球面结构可与支座内孔的球面配合实现自动调心，能够补偿轴安装时的同轴度误差、运转过程中轴的挠曲变形，避免轴承因偏载出现过早磨损，有效延长轴系的整体使用寿命；支座采用一体铸造成型的立式结构，整体刚性充足，可稳定传递轴承承受的载荷至设备安装基面，减少运转过程中的振动与异响。在设计思路上，这款轴承座优先考虑了安装便捷性与维护便利性，支座两侧设计有对称的沉头安装孔，无需额外加工复杂的定位结构，直接通过螺栓即可将整个部件固定在设备的安装平面上，大幅降低现场安装的调试难度；轴承顶部预留了注油嘴安装位，可在不拆卸部件的情况下定期补充润滑脂，适配长时间连续运转的工业工况，同时轴承与支座的配合精度经过合理匹配，既保证调心功能的顺畅实现，又避免配合间隙过大导致的运转晃动。从外形尺寸与安装边界来看，该款轴承座对应适配25mm内径的外球面轴承，整体底座长度、中心高以及安装孔间距均遵循行业通用的尺寸规范，可直接替换同规格的标准件，无需对原有设备的安装基面进行二次改造；支座的安装孔为长圆形设计，允许安装时在小范围内调整固定位置，进一步降低了安装对位的精度要求，轴承内圈采用顶丝锁紧结构，可将轴承内圈与转轴牢固锁紧，防止轴运转时轴承内圈出现打滑跑圈的问题，整体结构紧凑，占用安装空间小，可适配各类安装空间受限的传动部位，在中小载荷的传动场景中能够稳定发挥支撑作用，保障设备传动系统的平稳运转。
