无链红色城市通勤自行车结构设计

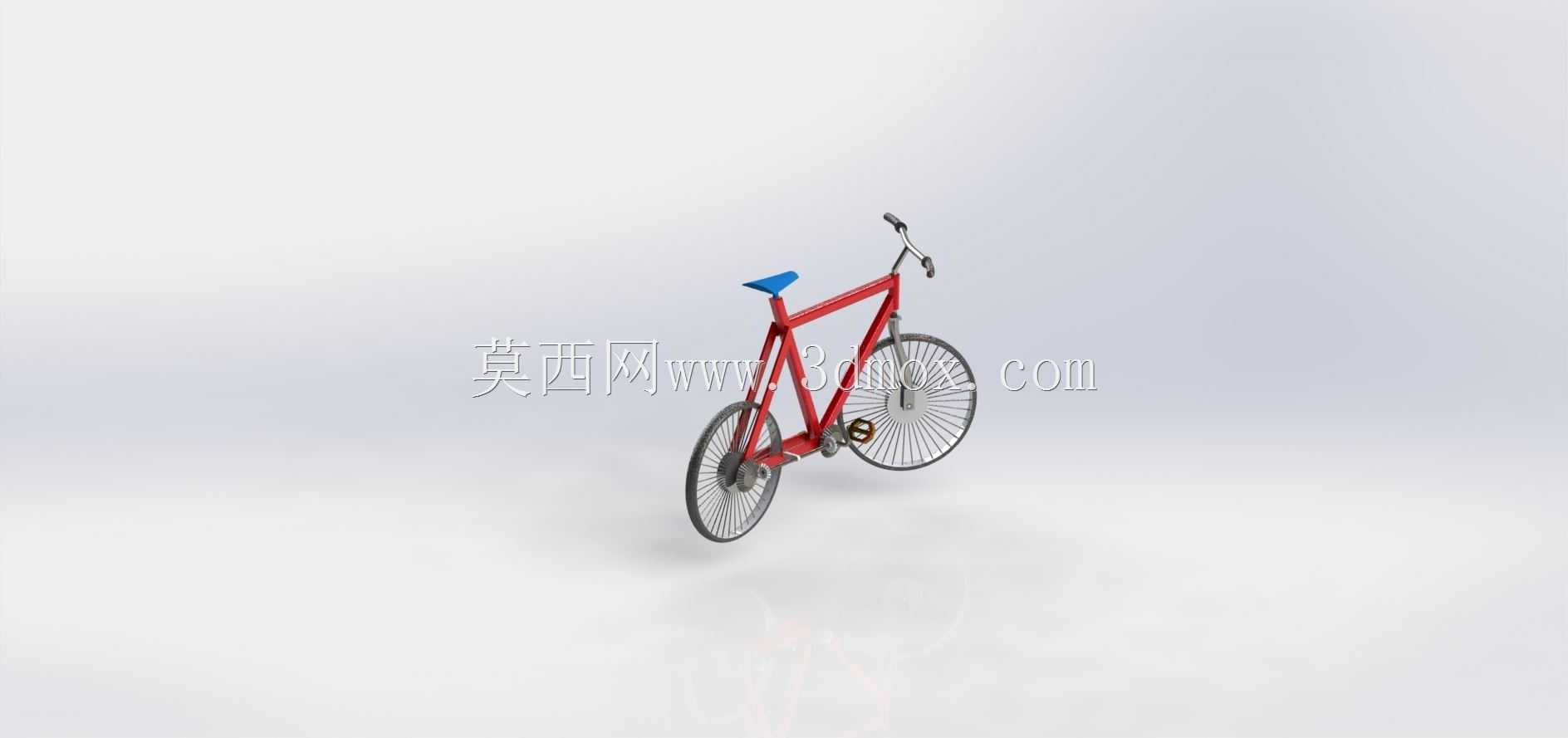

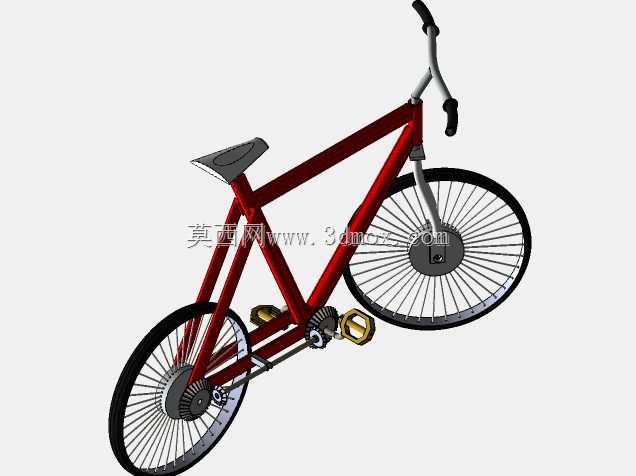

　　这套三维结构围绕城市短距离代步场景展开，整车采用醒目的红色菱形车架作为承载主体，搭配蓝色鞍座与黑色操控部件，外观简洁，结构关系清晰。建模时没有沿用传统套筒滚子链与飞轮的外露传动路线，而是将动力传递路径集中在中轴附近，通过无链工作机构把脚踏转动转化为后轮驱动力。这样的布置可以减少链条松脱、油污沾染、裤脚卷入等日常使用问题，也便于在教学展示、概念代步车开发和小型人力车辆方案验证中观察传动逻辑。

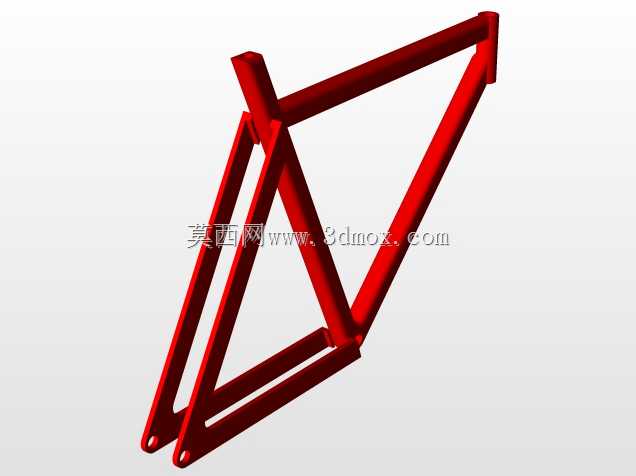

　　从实际用途看，该类车型主要面向平坦道路上的个人通勤、园区短途移动、校园骑行以及机械原理演示。车架部分承担骑行者体重、踩踏反力和路面冲击，前三角由上管、下管、立管交汇形成稳定空间，后三角则连接后轮轴心，保证驱动力作用时后轮位置不发生明显偏移。车把通过前叉与前轮组成转向系统，骑行者施加在握把上的微小转角即可改变前轮方向；前叉倾角和拖距在模型中保留了常规自行车的基本比例，使转向既不过于灵敏，也不会在低速推行时显得沉重。

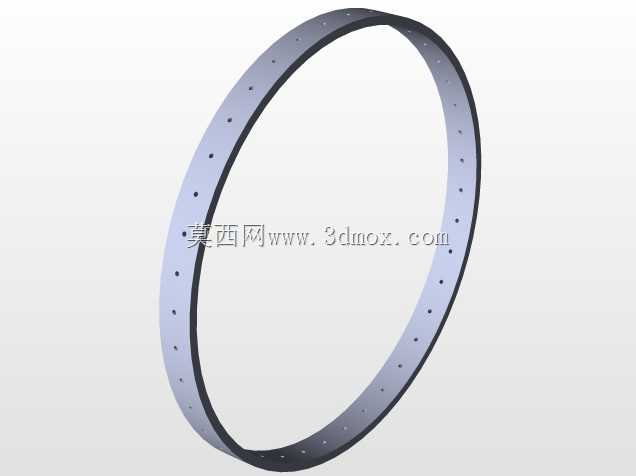

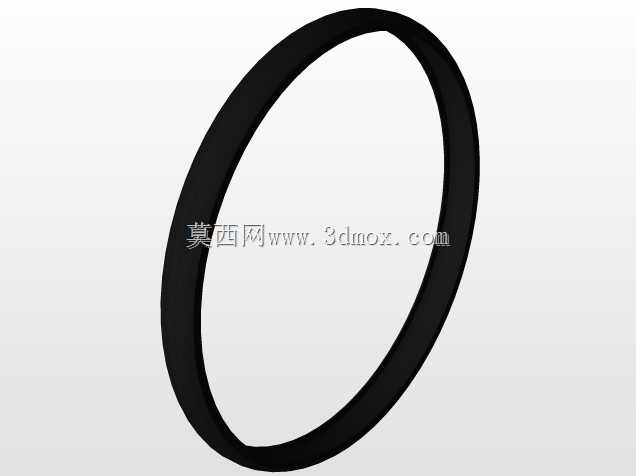

　　外形尺寸方面，整车边界由前后轮外圆、车把宽度、鞍座高度和脚踏回转范围共同决定。两轮采用等直径辐条轮，轮缘、辐条和花鼓均有独立结构表达，适合在装配环境中检查轮胎与车架、前叉、挡泥区域之间的间隙。轮距保持城市自行车常见的稳定比例，既兼顾直线骑行的方向稳定性，也限制了整车转弯半径。车把位于前轮上方，握把端部构成整车最宽位置；鞍座沿立管上方布置，座面高度与中轴距离形成骑行时的腿部屈伸空间。脚踏在中轴两侧做圆周运动，建模时需要特别关注踏板最低点与地面的通过间隙，避免转弯倾斜或经过小起伏时发生刮擦。

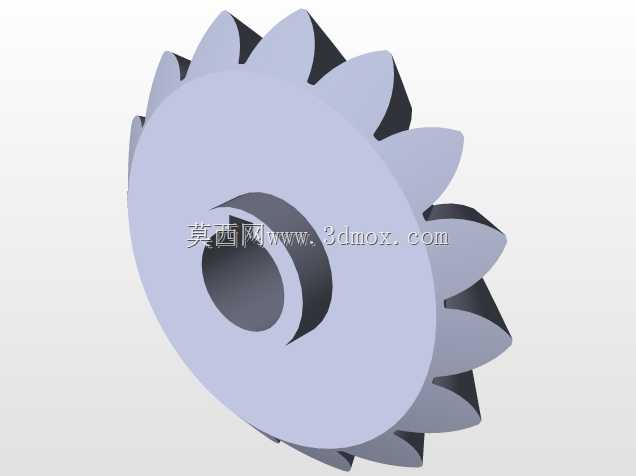

　　设计思路上，无链机构并不是简单取消链条，而是要重新处理脚踏、中轴、后轮之间的运动关系。传统链条车依靠链盘、链条、飞轮完成减速和扭矩传递，链条中心线、张紧量、齿形匹配都影响传动效率；无链方案则需要在车架下部或后轮附近布置封闭或半封闭的传动元件，使输入扭矩能够持续、稳定地到达后轮。模型中红色车架在下管与后下叉区域形成安装基础，相关传动件可以围绕五通位置进行集成。工程细化时，应重点校核中轴轴承支撑跨距、后轴锁紧方式、车架焊接节点受力以及传动件外壳与后轮辐条之间的安全距离。

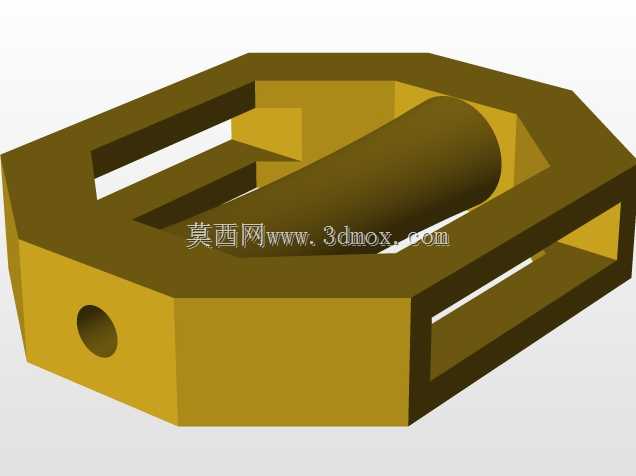

　　安装边界上，前轮通过前叉端部的轴孔定位，后轮则在后叉开口处固定，两轮中心平面需要保持共面，否则骑行时会出现持续侧向偏摆。中轴组件装入车架五通后，两侧曲柄应保持约一百八十度相位关系，脚踏轴螺纹方向与左右侧旋紧方向需要区分，防止反复踩踏后松脱。鞍座通过座管插入立管，依靠夹紧件调节高度；车把立管与前叉舵管配合，决定握把高度和转向姿态。制动、挡泥板、货架等附件若后续扩展，应在前叉冠、后叉桥、座撑等位置预留安装孔位，同时避免与无链传动壳体发生干涉。

　　在三维建模过程中，轮组辐条数量较多，适合采用阵列方式控制圆周分布，并以花鼓法兰为基准保证辐条交叉关系。车架管材相交处需要还原焊接或打磨后的过渡形态，不能只让圆管简单穿透，否则在工程出图和渲染展示中都会显得结构不可制造。脚踏、曲柄、链轮替代机构和后轴之间应建立清晰的装配约束，使转动副能够反映真实运动。进行运动检查时，可让曲柄连续旋转，观察踏板轨迹、前轮转向角、后轮空间和车架之间是否存在碰撞；进行受力分析时，则可把骑行者载荷近似作用于鞍座与脚踏区域，评估立管、下管、后叉和轴支撑处的应力集中。

　　整体来看，该模型把自行车最基础的承载、转向、轮组和人力驱动功能集中呈现出来，同时通过无链传动设定突出结构创新点。对于结构设计人员，它可用于验证非传统人力车辆的布置方式；对于教学和选型人员，它能直观说明车架几何、轮组边界、踩踏空间与传动路径之间的相互制约；对于三维建模从业者，它也提供了管材焊接、轮组阵列、转动副装配和外观配色综合练习的典型对象。
