齿轮凸轮联动传动机构结构设计

　　这套联动传动结构的核心设计目标，是把齿轮副的定比回转运动，和凸轮轮廓驱动的往复直线运动整合在同一套立式安装框架内，解决小型自动化工位里同时需要连续回转输出和周期性直线进给的传动需求，常见于小型送料机构、间歇分度工装、轻工包装设备的执行端，不需要额外布置两套独立动力链路，就能在单动力输入下完成两类动作的时序匹配。

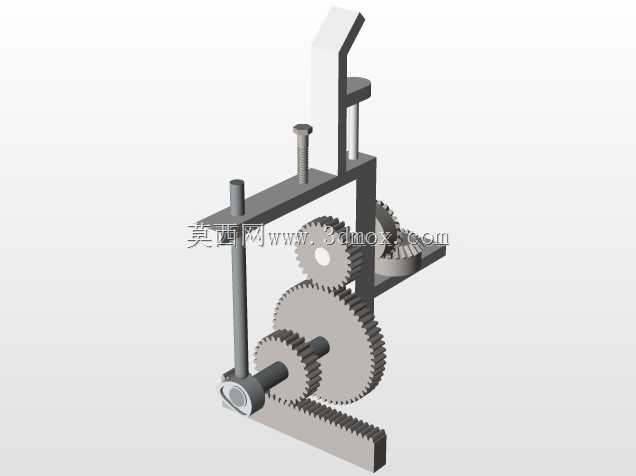

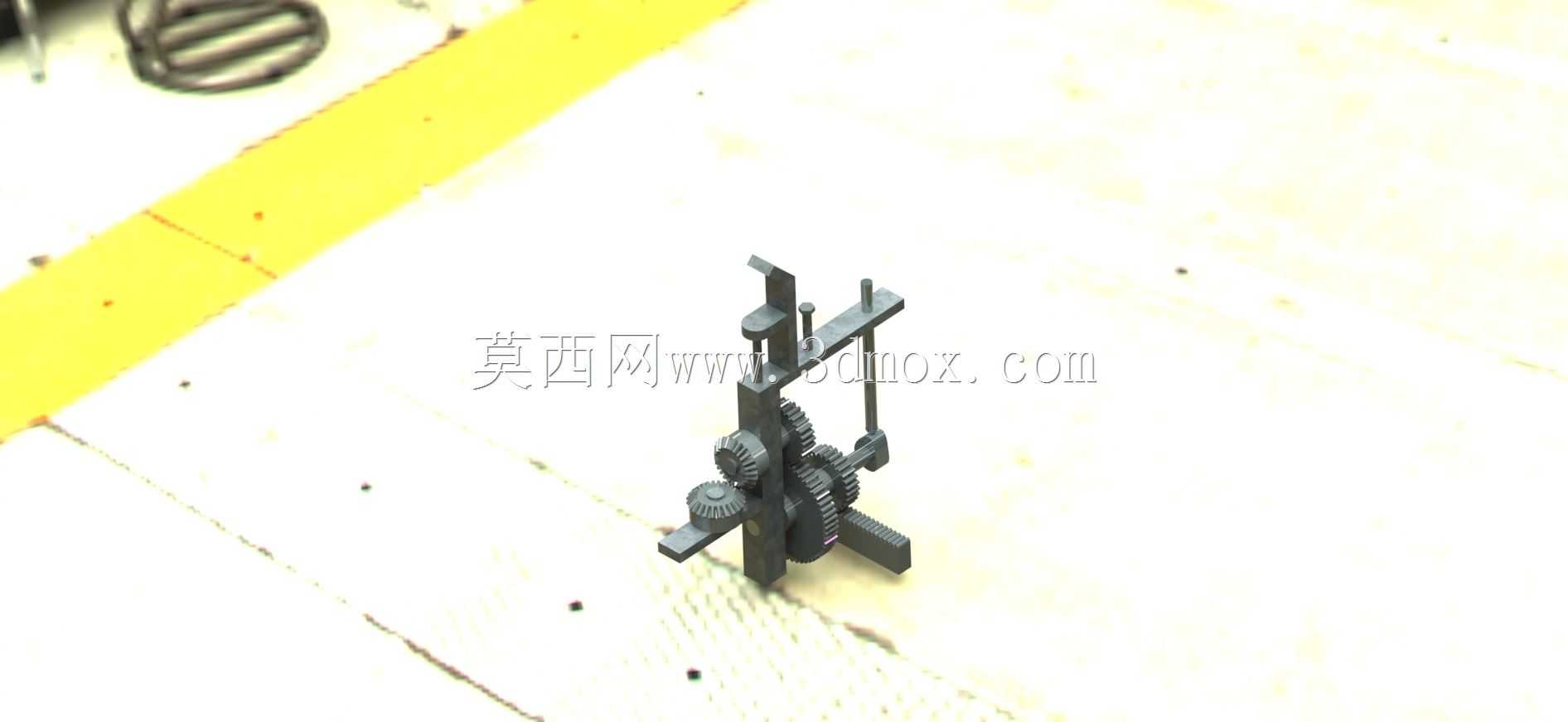

　　从实际装配边界来看，整套机构采用立式分层布局，底部为十字交叉的支撑脚架，四根支脚向外延展形成稳定支撑面，支撑面的外接轮廓尺寸控制在小型工装台的安装范围内，不需要额外浇筑大型安装基础，直接通过支脚预留的紧固孔就能固定在铝型材工作台或者钢制工装基板上。整机的高度方向沿着中心立柱向上排布，下层空间布置啮合齿轮组，中层预留凸轮从动件的运动行程区间，上层安装导向支座和动力输入轴端，各层之间的轴向间距经过校核，既避免齿轮啮合时和往复运动的从动杆发生运动干涉，也给凸轮轮廓的升程、回程段留出足够的运动余量。

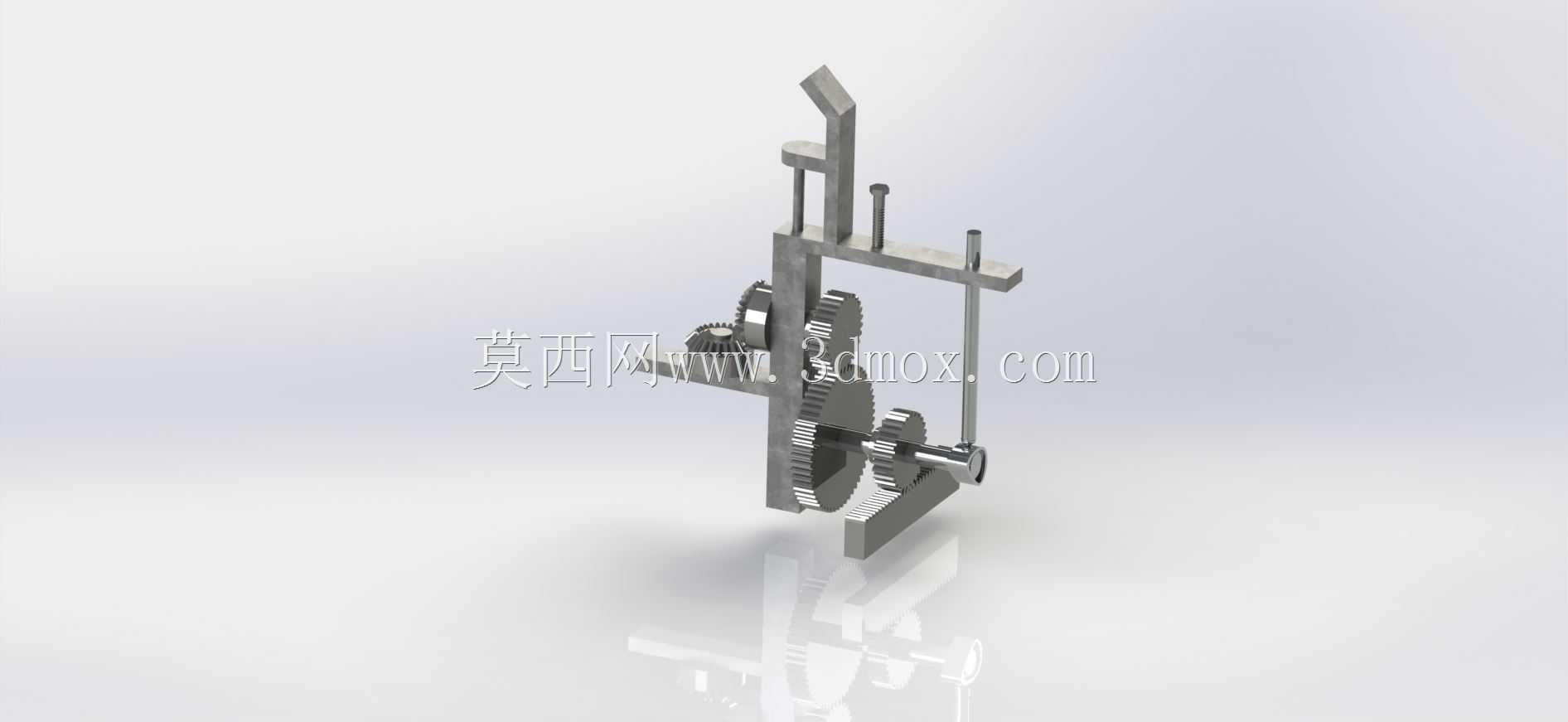

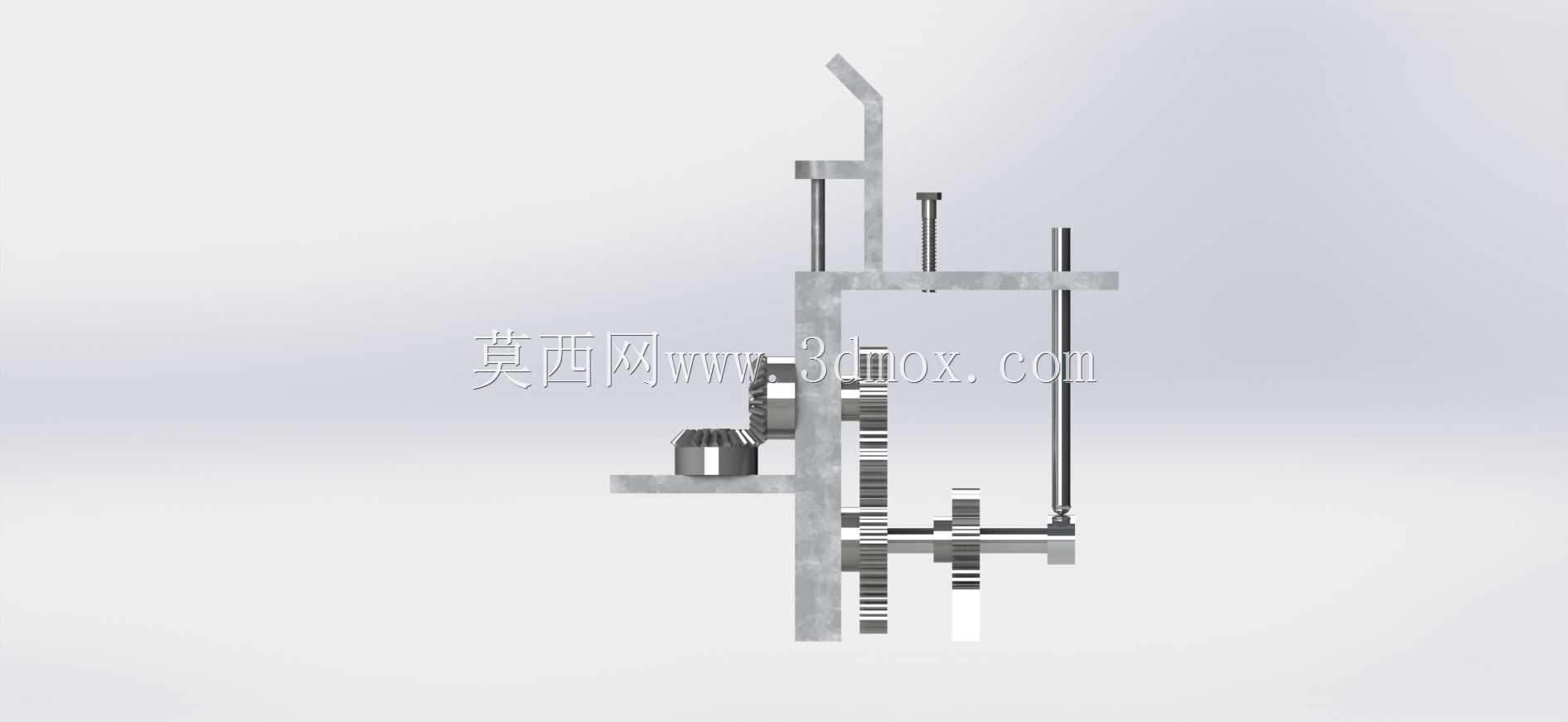

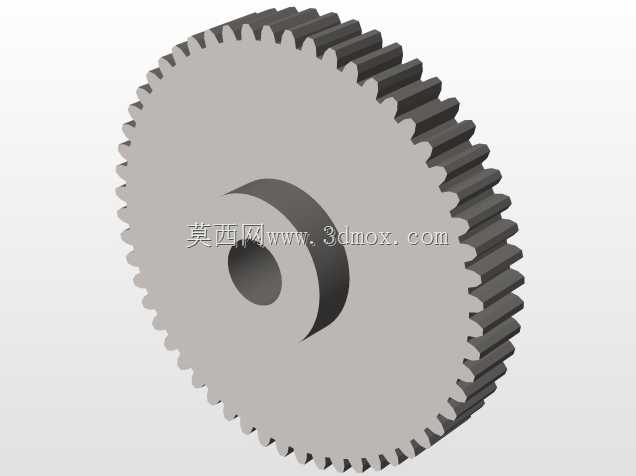

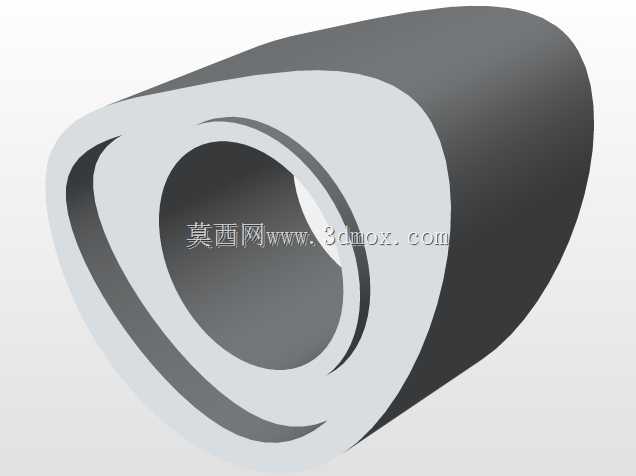

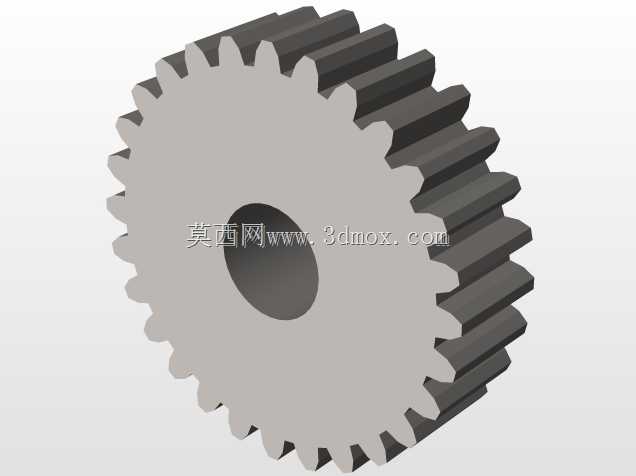

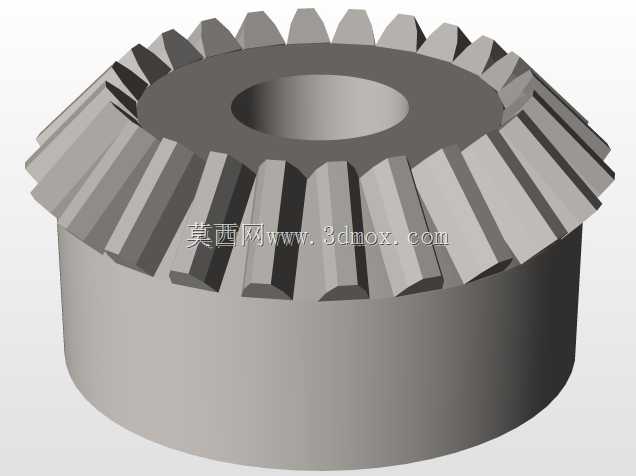

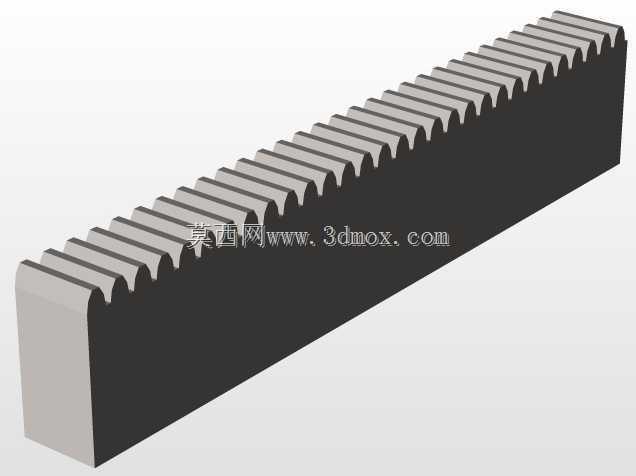

　　齿轮组部分采用不同齿数的圆柱齿轮依次啮合，动力从其中一个轴端输入后，经过多级齿轮减速，把输入的高转速低扭矩转换为输出端的低转速大扭矩，齿轮的齿宽、中心距都按照啮合强度匹配，相邻齿轮的侧隙控制在合理范围，既保证传动过程中不会出现卡滞，也能减少反向传动时的空程误差。和齿轮轴同步联动的凸轮构件，其轮廓曲线按照动作时序设计，升程段推动从动杆沿着垂直导向槽做直线抬升，回程段依靠从动件自重或者配套复位构件回到初始位置，整个运动周期和齿轮的回转角度严格对应，当齿轮转过设定齿数时，凸轮刚好完成一个完整的升程-停留-回程循环，不需要额外加装传感器或者时序控制元件，纯机械结构就能保证动作的同步性，在高温、多粉尘、强电磁干扰的工业现场，比电控联动方案的稳定性更强，维护点也更少。

　　设计过程中首先梳理的是动作时序逻辑：先明确终端执行件需要的直线往复行程、每分钟动作次数，再反推凸轮的基圆半径、升程曲线类型，之后根据总传动比计算各级齿轮的齿数配比，最后才搭建外围的支撑框架。导向部分的两根平行导柱分别布置在从动杆的两侧，导柱和支座上的导向孔采用间隙配合，表面做耐磨处理，从动杆上下运动时全程被双导柱约束，不会出现偏摆、卡涩的问题。框架上的各个轴承座都和立柱做成一体式或者刚性锁紧连接，保证齿轮轴、凸轮轴的同轴度，运转过程中轴端不会出现窜动。

　　在现场适配时，这套机构可以直接作为小型自动化设备的核心传动模组，输入端连接调速电机或者手轮，输出端的从动杆可以连接压头、料叉、顶针这类执行构件，齿轮的输出轴端也可以外接转盘、辊轴，同时完成回转输送和直线顶料两个动作。安装时只需要校验底部支撑面的水平度，保证从动杆的运动方向和工作负载方向同轴，再手动盘动输入轴，检查全行程内齿轮啮合是否平顺、凸轮从动件是否能全程贴合轮廓、所有运动构件和固定框架之间有没有干涉点，确认运动轨迹无卡顿之后就可以接入动力空载试运转。结构里所有配合面的公差都按照通用机械传动的精度选取，齿轮采用常用的渐开线齿形，凸轮轮廓加工时可以直接按照三维模型导出的曲线编程，不需要二次复杂计算，对于做小型工装设计、传动方案验证的工程人员来说，这套结构把齿轮传动和凸轮机构的配合关系直观呈现出来，既可以作为教学演示的传动原理样件，也能直接改型用到实际的非标设备当中，通过调整齿轮齿数就能改变动作频率，更换不同轮廓的凸轮就能改变直线行程和运动规律，适配不同工位的工艺需求。
