车载剪式举升支撑千斤顶结构

　　剪式举升支撑装置主要服务于乘用车临时换胎、底盘检查、制动片检视和路边应急维修等场景，常见使用位置是平整硬化路面、车库工位或救援现场。设备工作时放置在车辆底盘指定加强梁下方，通过顶部承托块与车身接触，底部支撑脚分散载荷，避免单点压陷。它的核心价值不在于长期高位停放车辆，而在于在有限收纳空间内提供稳定、可控的短时举升能力，因此结构设计必须兼顾折叠厚度、展开行程、承载刚度和操作力。

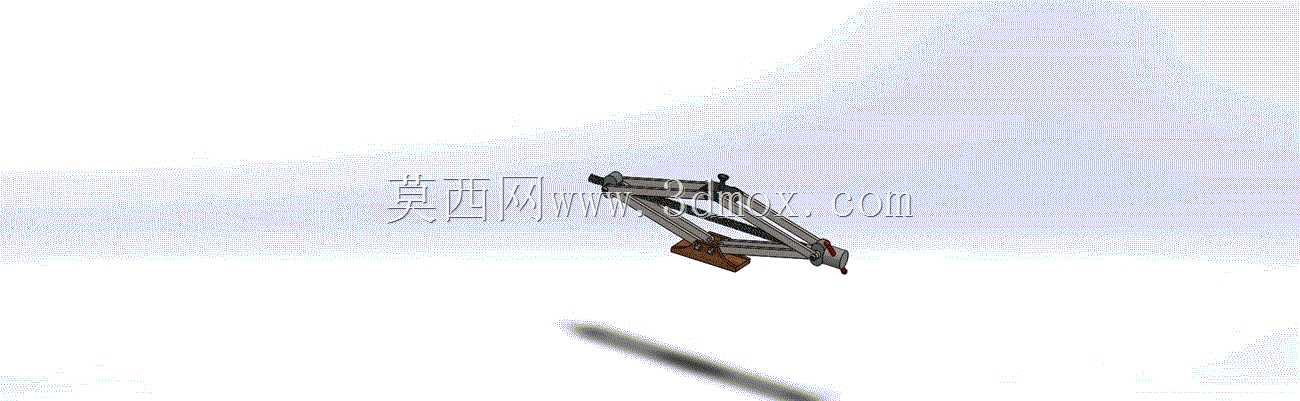

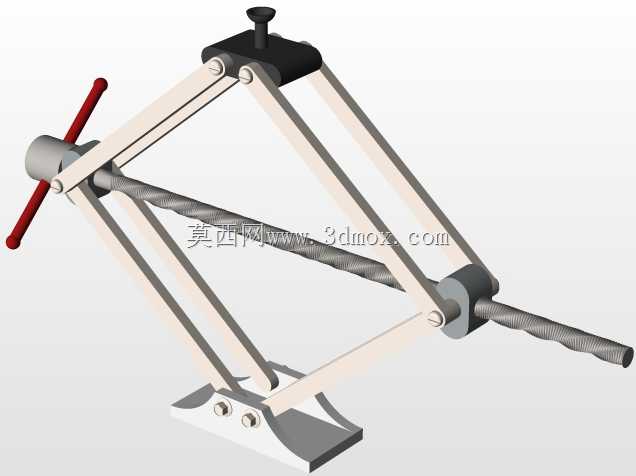

　　从机构形式看，该装置采用两组交叉连杆组成剪式支撑臂，臂体之间通过中部销轴形成转动副，上端与顶部承托座连接，下端与底部滑移或铰接座配合。驱动部分沿剪臂对角线布置，通常由螺杆、螺母座、端部支承和转动接头构成。转动螺杆时，两侧螺母座沿轴向相对靠近，推动交叉臂角度变化，使顶部承托面升高；反向转动则机构收拢。这种布置把旋转输入转化为近似垂直方向的直线举升，螺杆自身还具备自锁趋势，在停止操作后可抑制载荷回落，适合随车工具对安全性的基本要求。

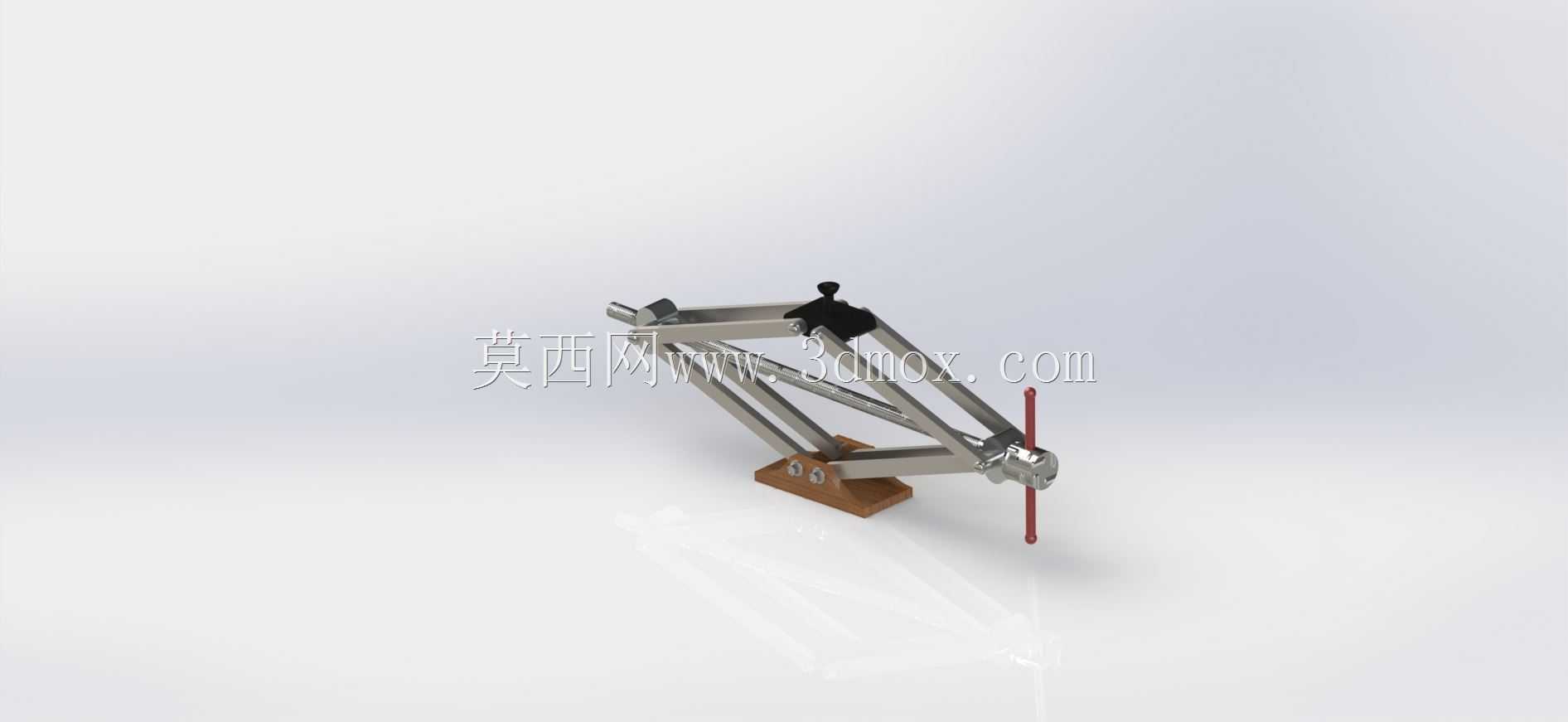

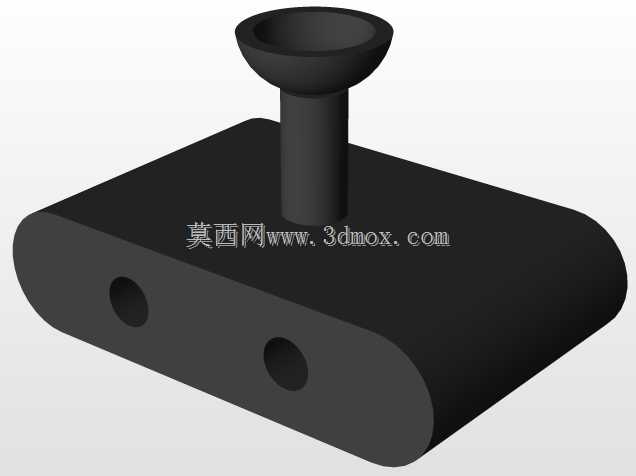

　　结构建模时，承托块不能只按简单块体处理。其上部需要贴合车辆底边梁的接触形态，边缘应设置圆角或限位凸边，防止举升过程中侧向滑移；下部则要与连杆端部形成可靠铰接，并保留转动间隙。底部支撑脚承担地面接触任务，接触面宜适当加宽，以降低单位面积压力。若在松软地面使用，实际作业中还应配合硬质垫板，但模型本身的底脚外形仍需体现防滑和承压思路。连杆截面是刚度关键，薄板冲压或型材折弯形式都可采用，孔位中心距、板厚、销轴直径需要围绕额定载荷下的弯曲与屈曲趋势协调确定。

　　传动螺杆的设计重点在行程和受力路径。螺杆两端支承方向、螺纹旋向以及螺母座连接方式，直接决定剪臂开合是否同步。为保证两侧臂体受力均衡，螺母座与连杆端部的铰接轴应保持平行，销轴孔同轴度需要在装配关系中明确。模型中可通过同轴约束、接触限位和运动行程检查，验证最低位与最高位时零件是否干涉。最低位要求整体厚度紧凑，便于放入后备箱工具槽；最高位则要保证轮胎离开地面所需的净空，同时避免剪臂接近竖直死点而导致操作力异常或稳定性下降。

　　外形边界方面，收拢状态呈扁平菱形或长条状，高度方向占用小，长度方向主要由螺杆和下臂跨度决定；展开后顶部承托面升高，支撑 footprint 随机构运动发生变化。设计时应关注三个边界：一是顶部承托块在最高位不能与螺杆、螺母座发生碰撞；二是底部两脚在最低位和最高位都应保持完整着地，不得出现端部翘起；三是侧向晃动主要受连杆孔轴配合间隙影响，销轴过长、孔位偏斜或板件刚度不足都会放大偏载。

　　在实际维修场景中，操作者通常先用轮胎扳手松开轮毂螺栓，再将支撑装置对准车底举升点，摇转螺杆至承托块贴合车身，确认无偏斜后继续举升。机构受力后，交叉连杆承受轴向压弯复合载荷，销轴承受剪切，螺杆承受拉压与扭转耦合作用。因此三维结构表达应体现这些传力节点，而不是仅做出外观轮廓。装配时还需注意承托块方向、底脚角度和螺杆端部止挡，这些细节决定了模型能否用于运动校核、工程演示或随车工具结构方案评审。

　　对于结构设计人员，该类装置的建模思路可从运动骨架开始：先建立上下支承点、交叉臂回转中心和螺杆驱动轴线，验证行程曲线；再细化连杆板件、销轴、螺母座、承托块和底脚。通过这种方式，外形尺寸不会脱离机构逻辑，安装边界也能在最低收纳、初始接触和额定举升三个状态下同步检查，最终得到既符合车载应急使用需求，又能清晰表达机械传动关系的完整结构。
