M8外螺纹八角塑胶手拧旋钮

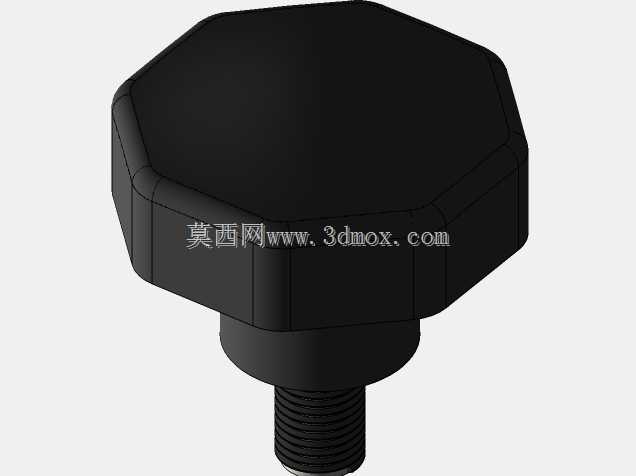

　　这款八角形塑胶手拧旋钮搭配M8规格外螺纹杆件，在工装夹具、检测治具、小型设备门板压紧、工位器具档位调节、轻工产线导向件限位等场景里使用频率很高，日常产线维护时不需要额外搭配扳手，操作人员徒手就能完成锁紧与松脱动作，在需要频繁拆装、快速调整压紧力的工位上，能大幅减少辅助操作的耗时。旋钮头部采用正八边形外轮廓设计，和常见的圆形滚花旋钮相比，八个平直的侧边可以给手掌提供更稳定的施力面，当戴薄劳保手套操作时，平直棱边不会像圆弧面那样容易打滑，即便手上沾有少量切削液、包装粉尘，也能传递足够的拧紧扭矩。头部顶面做了大尺寸平整面，边缘全部做了圆角过渡，没有尖锐的注塑毛边棱角，操作人员长时间按压旋拧时不会硌伤手掌，

　　棱边处的小倒角也能避免注塑件脱模后出现应力集中开裂的问题，日常磕碰工位金属边框时，圆角位置可以分散冲击力，降低塑胶头部崩缺的概率。旋钮头部下方设计了一圈缩径的圆柱过渡段，这个结构一方面可以让塑胶头部的注塑熔接痕避开应力最大的螺纹衔接位置，另一方面在旋紧到位时，过渡段下端面可以作为压紧限位面，和被压紧的工件表面直接接触，相比全螺纹直接抵接工件，环形接触面的压强分布更均匀，不会在铝板、亚克力板、木质工装板这类软质工件表面压出螺纹状凹痕。下方配套的M8外螺纹段采用标准公制粗牙螺距，螺纹长度覆盖常规工装板20毫米以内的锁紧厚度需求，螺纹末端可以搭配平垫、弹垫或者直接旋入机架预制的螺纹孔，不需要额外加工复杂的安装结构，在铝型材机架、

　　方管焊接架、亚克力防护门板上都能直接适配。建模过程中首先绘制八边形头部的拉伸轮廓，对所有外棱边执行不等半径圆角命令，顶面圆角半径略大于侧棱圆角，模拟实际注塑件的脱模斜度，头部外轮廓预留1度左右的出模斜度，方便塑胶模具开模时顺利顶出，避免侧壁划伤。过渡段和螺纹衔接位置做了退刀槽结构，既方便螺纹滚压或者车削加工时退刀，也能减少塑胶件和金属螺杆装配时的内应力集中。螺纹部分采用软件自带的异型孔向导/螺旋线扫描命令生成真实牙型，不是简化的贴图圆柱，在做干涉检查时可以准确模拟螺纹旋入深度，避免设计阶段出现螺纹孔深度不足、旋紧时顶坏工件的问题。整个旋钮的握持直径控制在成年人手掌舒适握持的区间，不需要过大的外形尺寸就能获得足够的力臂，

　　徒手旋紧时产生的预紧力刚好满足轻型工装的锁紧需求，不会因为扭矩过大拧软质工件，也不会因为扭矩不足出现设备运行震动后松脱的情况。在3C产品组装治具上，这类旋钮常用来固定可更换的产品定位块，换型时操作人员徒手松开旋钮就能替换定位仿形块，全程不需要工具，换型时间可以压缩到数秒；在包装设备的导向护栏调节工位，旋转旋钮就可以调整护栏的通过宽度，适配不同尺寸的包装盒；在实验室小型测试架上，它用来固定待测样品的压块，反复装拆样品时操作顺滑，不会刮伤样品表面。塑胶头部可以选用尼龙或者PP材质，本身具备不错的绝缘性能，在靠近弱电线缆的工位上使用，不会像金属旋钮那样轻易刮破线缆绝缘层，材质本身的自润滑特性也让旋拧过程手感顺滑，长期使用不会出现卡滞。建模时所有配合尺寸都预留了合理的公差区间，塑胶头部和内嵌金属螺杆的装配位置做了止转卡位结构，避免旋紧时塑胶头部和金属螺杆之间出现相对打滑空转的问题，整体结构完全按照实际量产零件的工艺逻辑搭建，可直接用于工程出图、3D打印手板验证或者注塑模具开模参考，结构工程师在做设备方案选型时，可以直接调取该件核对安装空间，确认旋钮旋动全程不会和周边的管线、相邻零件发生运动干涉。
