卡车对接式产品装车输送安装工位

　　这套三维结构围绕成品从厂房内部向货运卡车转移的作业环节展开，核心不是单独一台输送设备，而是把厂房边界、卡车停靠位置、支撑立柱、输送机架和末端导向结构放在同一安装场景中校核。现场使用时，车辆倒车至厂房开口处，车厢侧板与室内输送段形成近似连续的搬运通道，工人或后续自动化机构可沿固定路径将产品推送、滑移或输送至车厢内部，减少人工跨门槛搬运、反复转身和高度差造成的操作损耗。

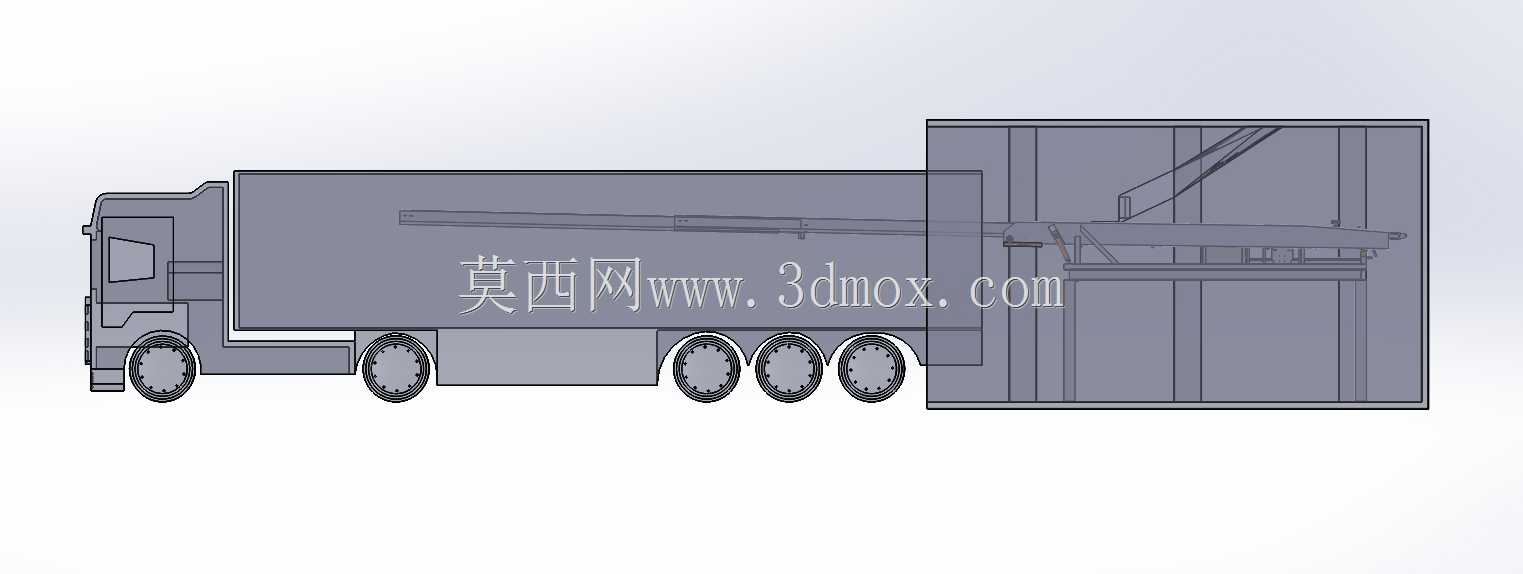

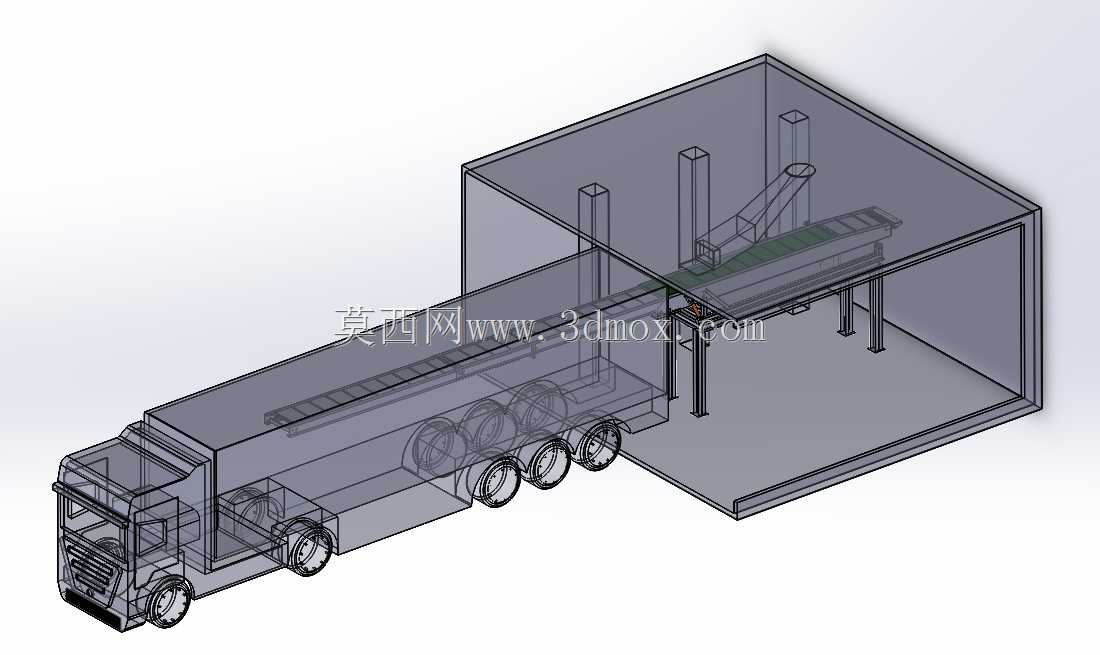

　　从布置逻辑看，设备一侧位于厂房内部，另一侧直接伸入或贴近卡车车厢。厂房部分采用框架式围护表达，立柱位置保留了建筑结构对设备走线、检修空间和人员通行的限制；输送线并非孤立摆放，而是根据车厢底板高度、厂房地面高度和车辆停靠偏差进行衔接。图中卡车以透明方式呈现，便于观察车厢内部与输送段的相对位置，这种表达在方案评审时很有价值：既能判断产品进入车厢后的运动轨迹，也能检查轮胎、驾驶室、车厢栏板和厂房开口之间是否存在干涉。

　　功能上，该工位承担产品装车前的定位、过渡和导向。输送段设置支撑腿，使机架在厂房地面上保持稳定；靠近车辆的一端需要重点考虑搭接边界，因为卡车停靠后不可能每次都处于理想位置，车厢高度也会受轮胎气压、装载量和悬架状态影响。实际设计时通常会在末端保留一定浮动量、导向斜面或可调支撑，使产品在通过厂房与车辆之间的间隙时不会卡滞。若输送对象为规则箱体，导向件可偏向宽幅限位；若对象为细长件或带底托产品，则需要增加侧向挡边、滚轮过渡或防滑面。

　　外形尺寸方面，模型没有把设备做成脱离现场的独立样机，而是明确给出了安装边界。厂房开口宽度要满足卡车侧向或纵向停靠需求，输送线长度需覆盖室内作业区到车厢内部的有效距离，机架高度则围绕车厢底板建立。支撑立柱之间的净空决定了维护人员能否进入线体下方检查紧固件和支腿，输送段与厂房墙体之间应预留管线、电控箱和清洁空间。卡车停靠区域还要考虑车辆前伸、转弯半径以及尾门开启范围，不能只按静止车厢轮廓布置。

　　结构设计思路偏向实用化：主体输送面采用长条形机架承载，支腿将载荷传递到地面；靠近车厢的位置通过支架形成稳定悬挑或半搭接关系，避免线体重量直接压在车辆上。上方的斜向构件可用于限位、吊挂辅助或安装检测元件，具体作用需结合产品形态确定，但在三维阶段应先保留其运动包络，防止后续增加传感器、照明或挡停机构时与厂房横梁冲突。透明化的厂房和车厢使设计者能够同时看到内外部结构，这对检查产品从固定建筑进入移动车辆这一特殊工况非常关键。

　　在工程落地时，需要把车辆视为半浮动平台，而不是厂房基础的一部分。卡车在装货过程中会随载荷增加产生下沉，若输送线与车厢刚性接触，容易形成支反力或错位。因此，衔接处宜采用短过渡板、自由滚轮、柔性搭接或高度可调支脚，使产品通过时只承担导向和承载过渡，不把车辆位移传递到固定输送机架上。室内段则可以按常规输送设备设计，利用地脚板、膨胀螺栓或可调脚杯固定水平度。

　　该类工位适用于工厂成品出库、车间末端包装、仓储装车以及需要把大型产品直接装入厢式货车的场景。相比叉车完全托举装车，这种连续输送方式对窄长产品、低重心产品和需要稳定姿态的成品更友好；相比纯人工搬运，它缩短了室内到车厢的距离，使作业路径更明确。三维建模时将卡车、厂房和输送线同步装配，能够在加工前发现开口高度不足、支腿与车辆干涉、输送末端过短、产品转弯空间不够等问题，从而为后续详细设计、现场安装和设备选型提供直接依据。
