带伺服驱动的精密回转定位工装结构

这款带伺服驱动的精密回转定位结构，主要面向自动化装配、精密加工上下料、多工位工序转位等工业场景，可作为自动化产线的核心工位转位部件，替代传统人工转位、间歇分割器定位的方案，适配电子元器件组装、小型五金件加工、精密零部件检测等对工位回转精度、转位速度有较高要求的生产环节，能够在紧凑的安装空间内实现高精度的角度回转与位置锁定，为前端执行机构提供稳定的位置基准。

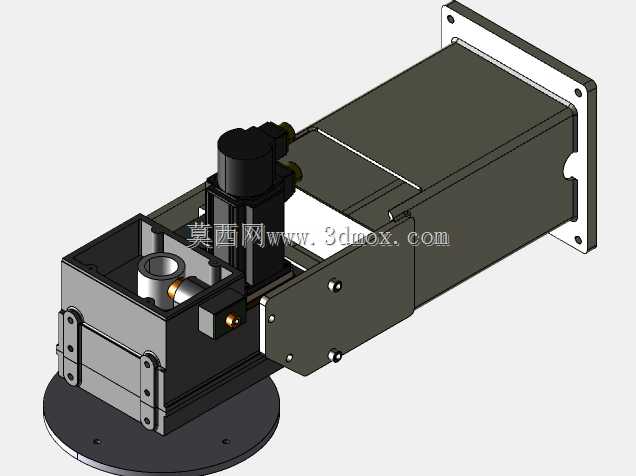

从实际用途来看，该结构可完成0-360度范围内的任意角度精准回转定位，搭配前端搭载的夹爪、检测头、加工头等执行元件，能够实现多工序的同步流转，减少工件在不同工位间的重复装夹误差，提升产线的加工一致性与生产节拍。结构集成了伺服驱动单元与变速传动模块，动力输出端通过高刚性的法兰安装面与负载端连接，底部设置圆形安装底座，可直接固定在设备台面或者线体支架上，安装边界清晰，不需要额外设计复杂的转接支架即可完成部署。

在功能特性上，该结构采用伺服电机作为动力源，搭配专用变速传动箱，既能够保证低速回转时的输出扭矩充足，带动额定范围内的负载完成平稳转位，也可以实现高精度的角度控制，重复定位精度可满足精密装配与检测的需求；传动部分采用封闭式箱体结构，能够阻隔生产现场的粉尘、切削液进入传动腔，延长内部传动部件的使用寿命，降低日常维护的频次；侧面设置的限位与传感安装位，可配套原点传感器、硬限位结构，避免设备超程运行带来的结构损坏，提升运行的安全冗余。

从设计思路来看，整体结构采用模块化集成设计，将驱动单元、传动单元、输出安装端、固定底座整合为一体化结构，减少了分散零部件组装带来的累积误差；箱体部分采用拼接式钣金与机加工件组合的结构，在保证整体结构刚性的前提下，尽可能压缩设备的整体体积，适配紧凑空间的产线布局；输出端采用标准法兰安装接口，能够兼容市面上多数常规的工业执行元件，不需要额外定制转接件即可完成配套安装，降低用户的配套改造成本；走线区域预留了专门的走线槽空间，可将伺服电机的动力线、编码器线规整收纳在结构内部，避免设备运行过程中线缆剐蹭、拉扯带来的故障风险。

在外形尺寸与安装边界上，该结构整体呈长条形布局，驱动端与输出端呈垂直排布，底部圆形安装底座设置均匀分布的安装孔位，安装时只需要在配套台面上加工对应位置的螺纹孔即可完成固定，整体外伸尺寸适配多数中小型自动化设备的安装空间，不会与周边的线体护栏、其他工位机构产生运动干涉；输出法兰的端面跳动、轴向窜动都经过结构设计优化，能够保证负载安装后的回转平稳性，即使在高速转位的工况下也不会出现明显的抖动，保障前端工序的作业精度。
