伺服电机动态性能测试试验台架

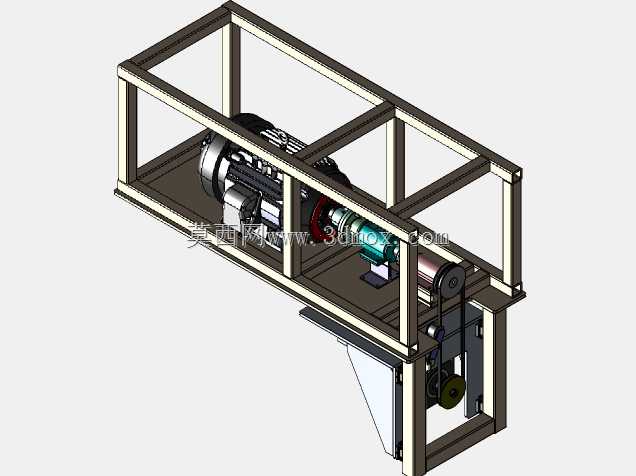

该试验台架主要面向伺服电机研发、生产质检、售后性能核验场景，可在实验室或车间检测工位完成伺服电机的动态性能验证工作，覆盖伺服电机从出厂前的负载特性测试、动态响应校验，到维修后的性能复测全流程使用需求，能够为伺服电机的参数标定、性能优化提供可靠的硬件支撑。台架整体采用方管型材焊接搭建框架结构，框架做了合理的受力分区设计，上层为测试安装工位，预留了标准的伺服电机安装基准面，可适配不同法兰规格的伺服电机快速装夹，下层集成传动负载与调节机构，整体结构紧凑，安装时仅需平整的混凝土地面即可固定，无需额外做复杂的地基处理，设备整体外轮廓方正，框架四周预留了防护件安装位，可根据使用需求加装透明防护挡板，避免测试过程中传动部件外露带来的安全隐患。在功能设计上，台架集成了联轴器传动组件、负载调节机构、传动张紧结构，测试时伺服电机输出端通过弹性联轴器与负载端连接，可模拟不同扭矩负载下的电机运行状态，能够采集伺服电机在变速、变负载工况下的运行参数，验证电机的动态响应速度、扭矩输出稳定性、运行温升等核心性能指标；张紧机构采用可调节式安装座设计，可快速调整传动带的张紧度，适配不同测试转速下的传动精度要求，避免传动打滑影响测试结果准确性。设计过程中充分考虑了测试操作的便捷性，电机安装位设置了可微调的安装垫板，能够快速对齐电机输出轴与负载轴的同轴度，减少装夹调校的时间成本；框架底部设置了接料导槽，可收集测试过程中可能滴落的润滑脂或杂物，保持测试工位整洁；整体结构做了加强筋补强处理，即使在高转速大负载测试工况下也能保持足够的结构刚性，减少机架振动对测试精度的干扰，保证测试数据的可靠性。
