带磨损尾翼的错齿结构平面铣刀

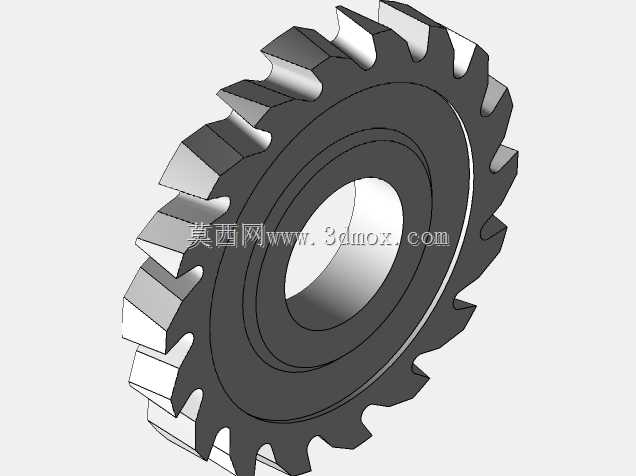

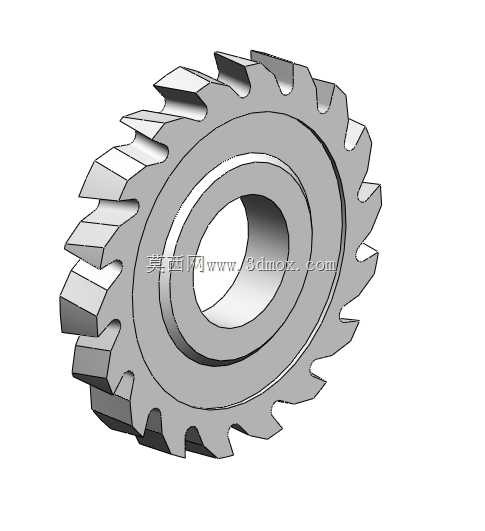

这款平面铣刀主要应用于普通卧式铣床、数控铣削加工中心的平面加工作业场景，可针对碳钢、铸铁、有色金属等多种常见金属工件完成大平面的粗铣、半精铣工序，在批量零件加工、模具钢料开粗、板材端面修整等作业中都能发挥稳定的切削作用，是机加工车间平面加工环节的常用消耗型刀具。从功能特性来看，该铣刀采用错齿排布的刀齿结构，相邻刀齿的切削刃角度交错设置，能在切削过程中有效分散切削抗力，减少连续切削带来的振动，相比直齿平面铣刀，切削过程更平稳，排屑空间更充足，不易出现切屑卡滞刮伤已加工表面的问题。模型还原了刀具实际使用后的磨损状态，有三个尾翼刀齿出现了典型的磨损失效形态，这一细节可用于刀具磨损教学、加工故障排查演示、刀具寿命管理仿真等场景，帮助一线操作人员直观识别刀具磨损失效的外观特征，及时换刀避免出现工件报废、设备负载异常等问题。从设计思路层面，这款铣刀采用整体盘式结构，中心设置标准安装通孔，孔周带有定位台阶面，可与铣床的刀杆轴径精准配合，安装时通过端面键传递扭矩，保证高速旋转时的同轴度，避免刀体偏摆带来的加工精度超差问题。刀体的齿槽深度经过合理设计，既保证刀齿有足够的结构强度承受大切深的切削冲击，又预留了充足的容屑空间，适配大进给量的粗加工需求。外形尺寸方面，该铣刀的外径适配中小规格铣床的加工行程，安装孔直径符合通用铣刀杆的标准尺寸系列，刀体厚度覆盖常规平面加工的走刀宽度范围，安装时无需额外定制非标连接件，可直接匹配车间现有通用铣削装夹配件，能快速完成装夹调试投入生产。刀齿的后角、前角参数经过优化，在保证刀刃锋利度的同时兼顾刃口强度，可适配不同冷却条件下的加工作业，干切、加注切削液的湿切场景都能适用。
