直角传动导向滑轮皮带传动机构

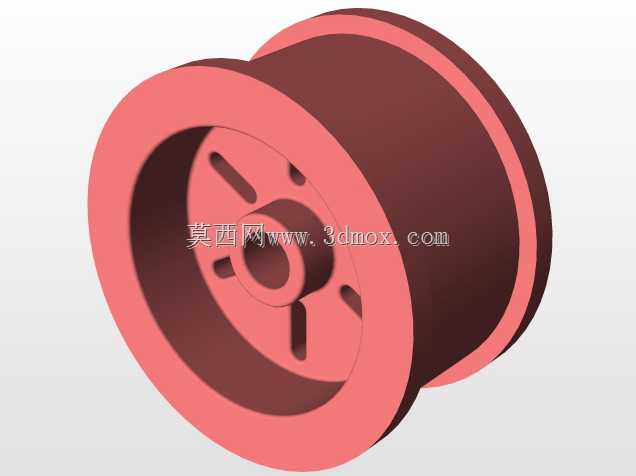

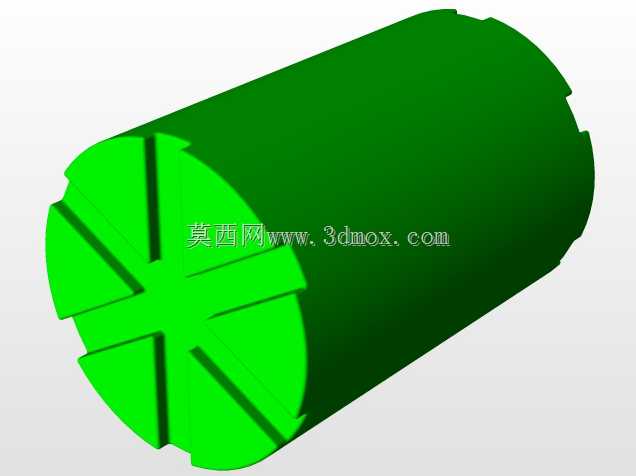

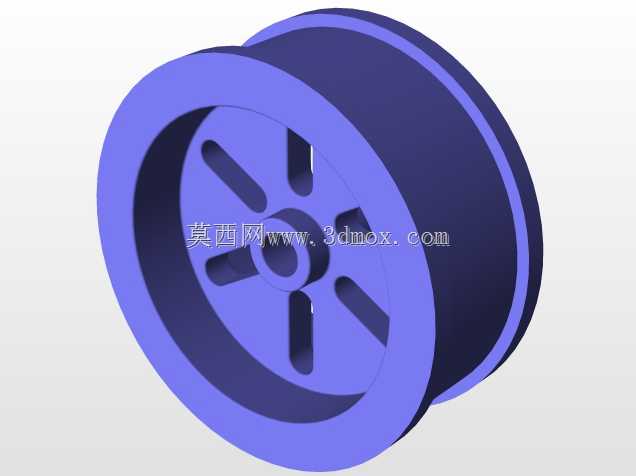

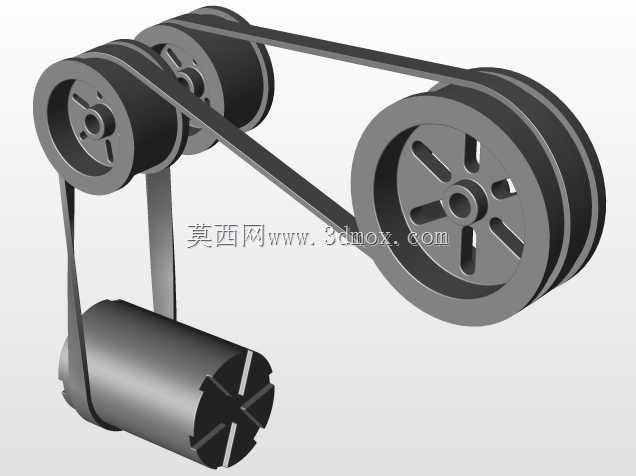

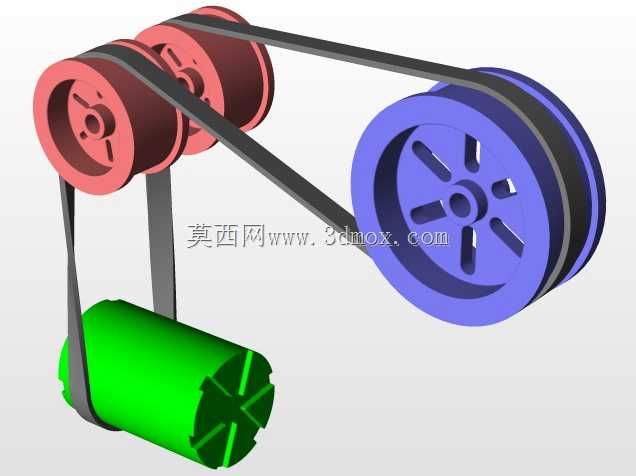

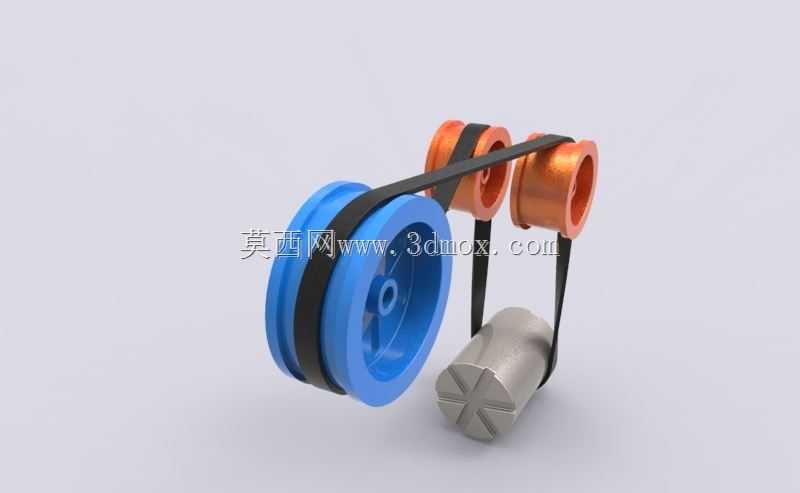

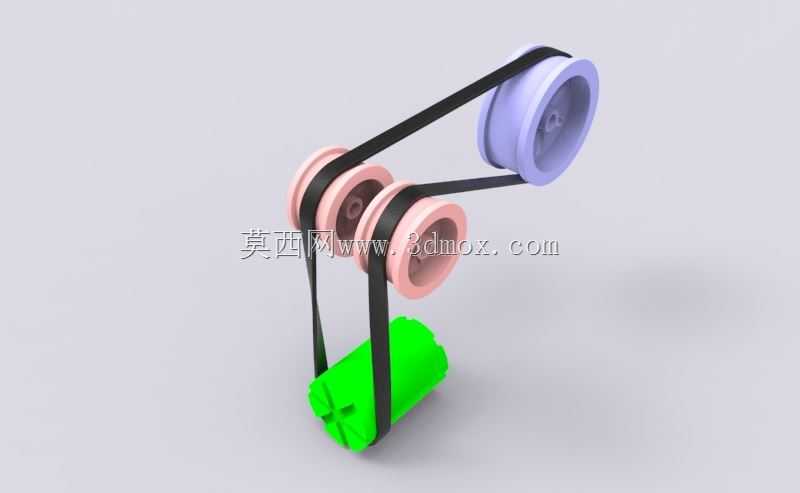

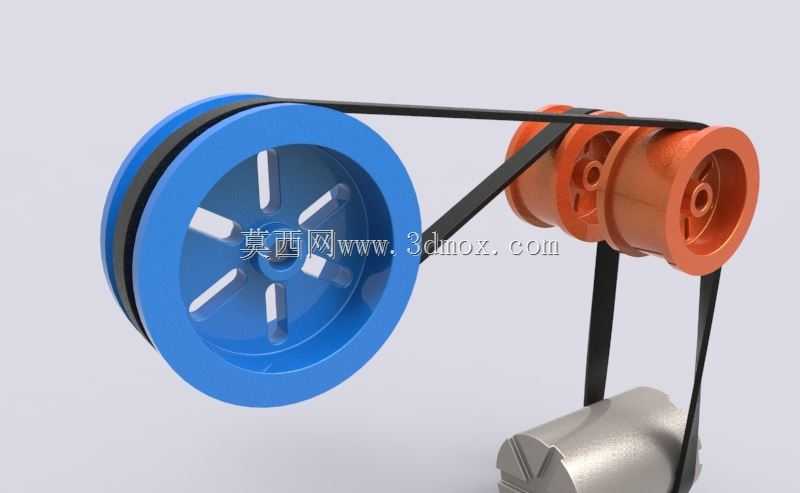

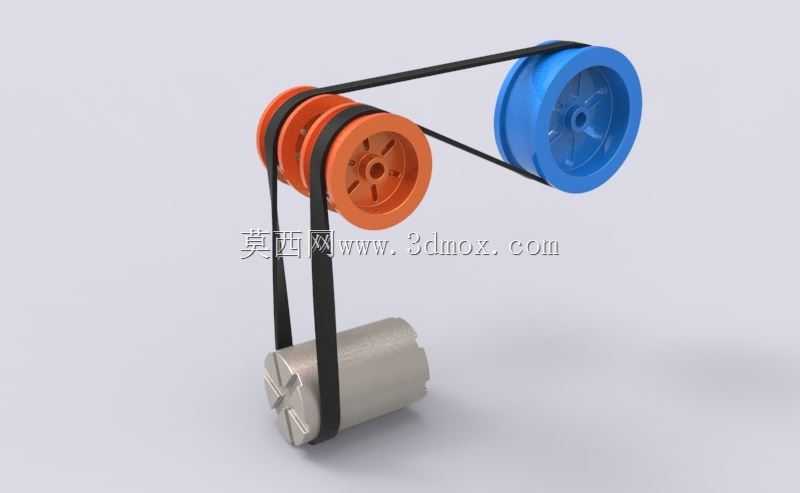

这套直角传动导向滑轮机构，主要应用在动力输出轴与从动轴呈垂直排布的紧凑空间传动场景中，常见于小型自动化设备、桌面级传动装置、小型机电产品的动力转向传递环节，能够在不改变动力源输出转速的前提下，完成动力传输方向的90度转向，解决狭小安装空间内轴系垂直交错时的传动布局难题。机构整体采用双组并排滑轮搭配平皮带的结构设计，两组导向滑轮同轴排布，分别对应传动皮带的两个叶片段，通过滑轮的导向限位作用，让皮带从动力输出端的轴向输出平滑转向至垂直方向的从动轴端，避免皮带在转向过程中出现过度扭曲、侧边磨损过快的问题，有效提升皮带传动的运行稳定性与使用寿命。从功能特性来看，该传动机构无需额外配置锥齿轮等换向传动零件，依靠皮带与滑轮槽的摩擦力完成动力传递，本身具备一定的过载打滑保护能力，当从动端负载超出传动阈值时，皮带会在滑轮表面产生轻微打滑，避免动力源因堵转出现烧毁损坏的情况，同时整套机构运行过程中噪音更低，传动过程更平缓，没有齿轮啮合带来的冲击与振动，适合对运行噪音有一定要求的小型机电设备使用。在设计思路上，这套机构优先考虑了紧凑安装的需求，动力输入端直接适配常规小型圆柱类动力输出部件，将动力输出部件的轴向延伸方向作为传动输入方向，通过三个滑轮的位置排布形成三角支撑的皮带走线结构，其中两个同轴橙色滑轮作为转向导向轮，分别承托皮带的两个侧边，蓝色滑轮作为从动端输出轮，直接连接垂直方向的从动负载轴，皮带的张紧度可以通过调整导向滑轮与动力端、从动端的相对间距来实现，无需额外配置张紧轮结构，进一步压缩了整体安装所需的空间。从安装边界来看，整套机构的横向占用空间以从动轮的直径为最大宽度边界，纵向延伸长度覆盖动力端到导向轮组的安装距离，安装时需要保证两个导向滑轮的同轴度误差控制在合理范围内，避免皮带运行过程中出现跑偏、脱槽的问题，同时要保证动力输出轴与从动输出轴的垂直交错角度偏差不超过允许范围，防止皮带侧边与滑轮槽侧壁产生持续的异常摩擦。在实际使用场景中，这类传动结构常被用在小型桌面传送带、小型教具演示装置、紧凑型小家电的动力传递环节，相比齿轮换向结构，它的零件加工精度要求更低，组装调试难度更小，整体制造成本更具优势，同时后期维护仅需检查皮带磨损情况、定期调整张紧度即可，维护操作十分简便。
