四爪自定心车床夹头结构设计

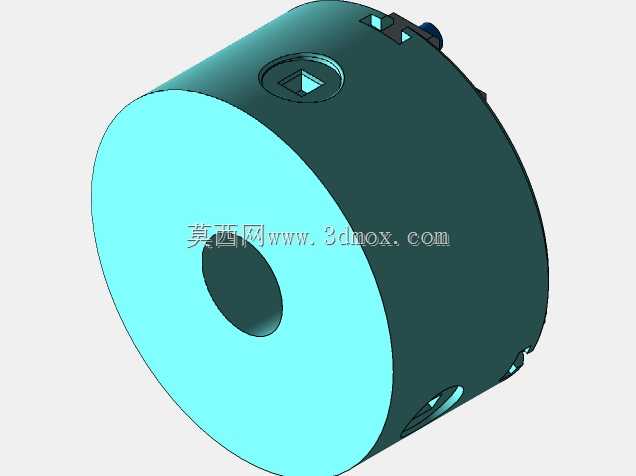

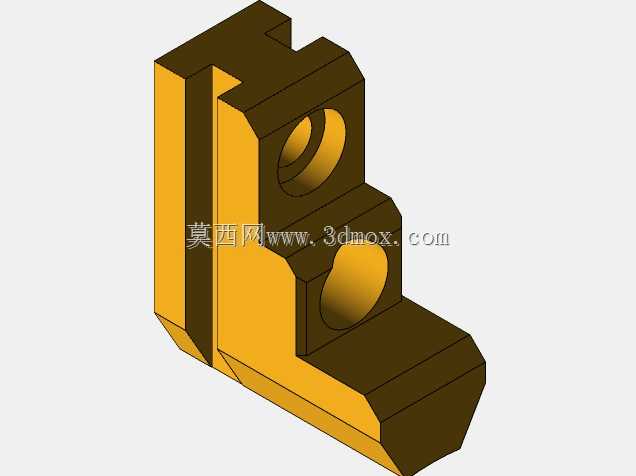

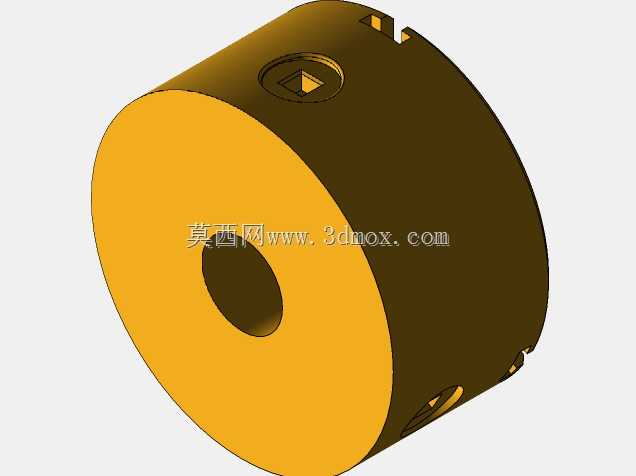

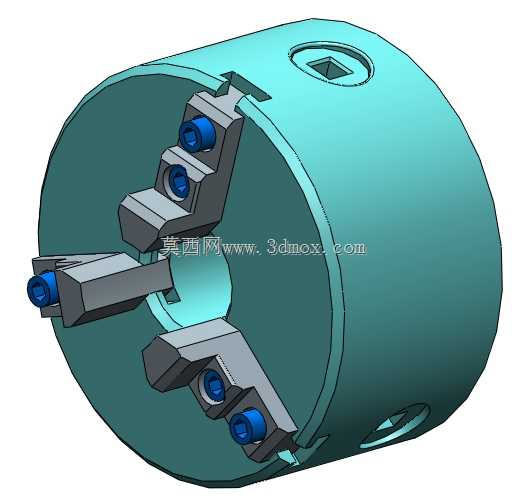

这款车床夹头是车床加工环节中核心的工件装夹执行部件，主要应用于普通卧式车床、数控车床的回转类零件加工作业场景，承担装夹固定待加工工件、传递主轴回转扭矩的核心作用，是车床完成车削外圆、内孔、端面、螺纹、锥面等加工工序不可或缺的配套附件。在实际生产场景中，该夹头可适配盘类、短轴类、异形截面类工件的装夹需求，相比三爪自定心卡盘，四爪的结构布局可实现单爪独立调整，既可以通过联动结构实现规则工件的快速自定心装夹，也可以通过单爪微调完成偏心工件、不规则轮廓工件的找正装夹，覆盖更多元的加工装夹需求。从功能特性来看，夹头主体采用高强度铸铁一体铸造成型，经过时效处理消除内应力，避免长期使用过程中出现形变影响装夹精度；每个卡爪配套独立的锁紧螺栓结构，装夹时可通过内六角扳手调整单爪行程，调整到位后通过锁紧结构实现卡爪的刚性固定，保证高速回转加工过程中卡爪不会出现位移，避免工件飞出的安全隐患，同时保证加工过程中工件的同轴度精度。夹头的中心设置有贯通安装孔，既可以穿装长轴类工件实现长料的连续加工，也可以作为定位基准配合顶尖完成轴类零件的双顶尖装夹作业。在设计思路上，这款夹头优先保障装夹刚性与装夹范围的平衡，卡爪的夹持面设计有锯齿形防滑纹路，可增大与工件表面的接触摩擦力，即使是大切削量的粗加工工况，也能保证工件装夹稳固不打滑；夹头背部设置有标准的法兰连接接口，可匹配主流型号车床的主轴端安装尺寸，安装时通过法兰盘的止口与主轴端定位止口配合，保证夹头安装后的回转同轴度，降低主轴高速回转时的跳动量。从安装边界来看，夹头的整体外径适配中小型车床的主轴端安装空间，不会在回转过程中与车床床身、刀架等周边部件产生运动干涉，卡爪的最大张开行程可覆盖常规盘类零件的装夹直径范围，最小收拢行程可装夹小直径的轴类零件，同时夹头的轴向厚度经过优化，在保证自身结构刚性的前提下尽可能缩短主轴端的悬伸长度，提升主轴装夹后的整体刚性，减少切削过程中的振刀现象，提升加工表面质量。夹头的每个卡爪都设计有可更换的爪头结构，当爪头夹持面磨损后可单独更换爪头，无需更换整个夹头，降低生产现场的配件维护成本，同时可根据不同的工件材质更换软爪、硬爪等不同类型的爪头，比如装夹已加工表面时可使用铜质软爪避免夹伤工件表面，装夹毛坯件时使用淬火硬爪保证装夹刚性。
