台式数控激光切割加工设备结构设计

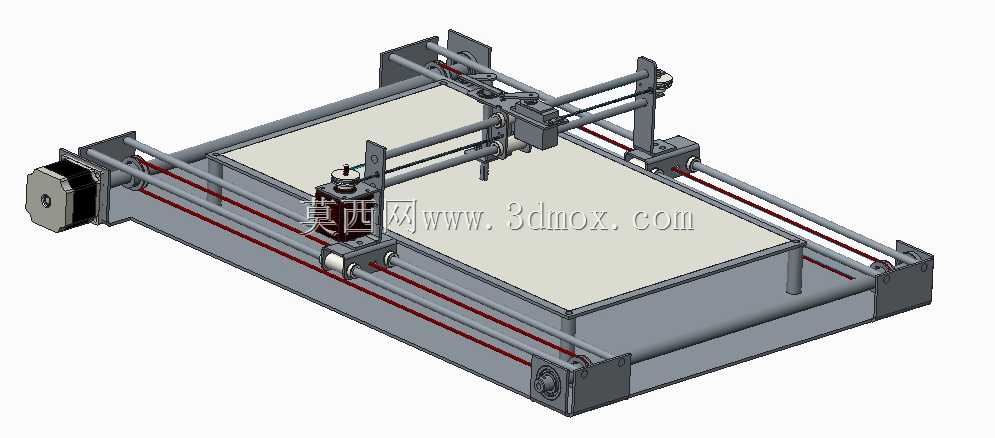

这款台式激光切割设备主要面向中小幅面材料的精密加工作业场景，可覆盖小型五金加工厂、广告制作工坊、教学实训车间、创客空间以及个人DIY爱好者的日常加工需求，能够适配薄金属板材、亚克力、密度板、皮革、布料等多种材质的裁切作业，在广告标识制作、五金零件打样、工艺礼品加工、教学模型制作等场景中都能发挥稳定的加工效能。设备采用龙门式双轴传动结构设计，整体框架以高强度矩形钢管焊接成型，经过时效处理后可有效降低长期运行产生的结构形变，保障加工过程中的运行稳定性。横向传动采用双直线导轨搭配同步带传动结构，纵向移动轴搭载激光头安装滑座，可实现X、Y两个方向的高精度联动进给，激光头组件预留了焦距调节与辅助气路安装位，可根据不同加工材质的特性调整焦距与辅助吹气压力，保证切割断面的光洁度，减少材料熔渣附着、切边焦黑等常见加工问题。设备的加工台面采用蜂窝式支撑结构，既能够保证待加工材料放置平整，也可在切割过程中让激光穿透材料后的多余能量顺利散出，避免台面反射损伤工件背面，同时台面四周设置了废料收集槽，可集中收纳切割过程中产生的边角料与熔渣，降低日常清洁维护的工作量。传动系统的驱动电机均安装在框架端部的固定座上，通过联轴器与传动杆连接，可减少运动部件的整体负重，提升高速移动时的响应速度与定位精度，设备侧边预留了控制电路与气路、光路的走线槽位，所有线缆与管路均采用拖链收纳防护，避免长期往复运动造成线缆磨损、管路弯折等故障。从安装边界来看，设备整体采用台式一体化结构设计，无需额外浇筑安装地基，放置在平整的硬化地面即可完成部署，整体占地面积适配常规小型加工车间的空间布局，操作侧预留了足够的上下料空间，操作人员可在设备正面完成材料放置、参数调整、成品取件等全流程操作，设备框架四周预留了防护挡板的安装位，可根据使用需求加装透明防护挡板，阻挡激光反射与切割过程中产生的飞溅碎屑，提升作业过程的安全性。在功能设计上，这款设备可兼容常规的数控加工控制系统，支持导入通用格式的加工路径文件，可实现平面图形的轮廓切割、镂空加工、浅雕打标等多种加工功能，针对不同厚度的加工材料，可通过调整激光功率、进给速度、吹气压力等参数匹配最佳加工效果，既能够满足小批量定制化生产的灵活加工需求，也可完成简单的批量重复加工作业。
