E779型三叶船用推进螺旋桨结构设计

船用螺旋桨是船舶动力系统中负责将主机输出轴功率转化为船舶推进推力的核心部件，广泛应用于内河航运船舶、近海作业渔船、小型休闲游艇、港作拖轮等各类民用船舶的动力推进场景，安装于船舶尾部水线以下的传动轴末端，通过旋转时桨叶翼型与水流的相互作用产生向前的推力，克服船舶航行时的水体阻力，推动船舶实现前进、转向等航行动作，其水动力性能直接决定船舶的航行效率、燃油消耗水平与航行稳定性。

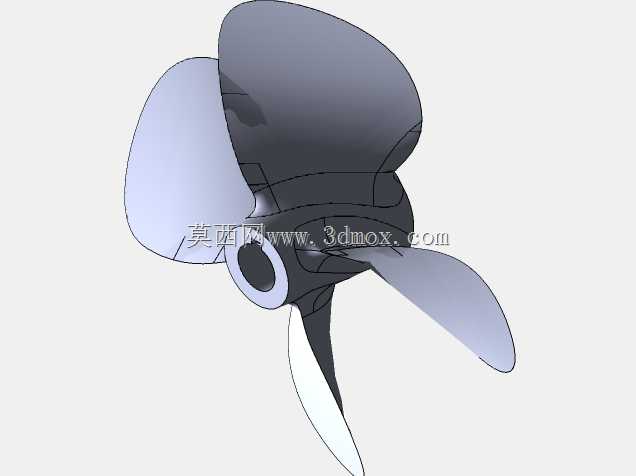

本次设计的E779型三叶螺旋桨，采用三叶等距布局结构，桨叶整体为大侧斜过渡翼型设计，单桨直径适配250mm螺距规格，螺距直径比为1.1，该参数配比兼顾了中低航速下的推力输出效率与高航速下的抗空泡性能，能够适配中小功率船用柴油机或舷外机的动力输出特性，在常用航行转速区间内保持较高的推进效率，同时有效降低桨叶表面的空泡剥蚀风险，延长部件的实际使用寿命。

在设计过程中，为了获得顺滑连续的桨叶曲面，避免原始离散型值点生成的样条曲线存在折角、曲面不光顺的问题，对原始型值数据进行了平滑过渡优化，在保证桨叶整体水动力参数符合设计要求的前提下，对桨叶截面的翼型曲线进行了连续性调整，确保桨叶从叶根到叶梢的曲面过渡达到G2连续标准，既保证了桨叶旋转时水流能够顺滑流过翼型表面，减少紊流带来的能量损耗与航行噪音，也避免了曲面突变带来的应力集中问题，提升桨叶在长期交变载荷作用下的结构强度。

从安装边界来看，该螺旋桨的桨毂采用中心通孔配合键槽的安装结构，中心孔尺寸适配常规小型船舶传动轴的直径规格，桨毂端面设置有锁紧定位的贴合面，能够与传动轴轴肩、锁紧螺母紧密配合，保证螺旋桨旋转时的同轴度，减少运转过程中的振动；桨叶的外轮廓直径经过尺寸校核，安装后不会与船舶尾部的舵叶、船体外壳发生运动干涉，同时预留了足够的水流通道空间，保证桨叶旋转时的进水效率。三叶的布局形式相比四叶桨拥有更小的旋转阻力，在同等主机功率下能够获得更高的航速，同时相比两叶桨拥有更稳定的推力输出，运转时的振动幅度更小，能够兼顾航行速度与乘坐舒适性，适配对航速与稳定性均有一定要求的小型船舶使用场景。
