MFA920D导管式微型减速电机结构

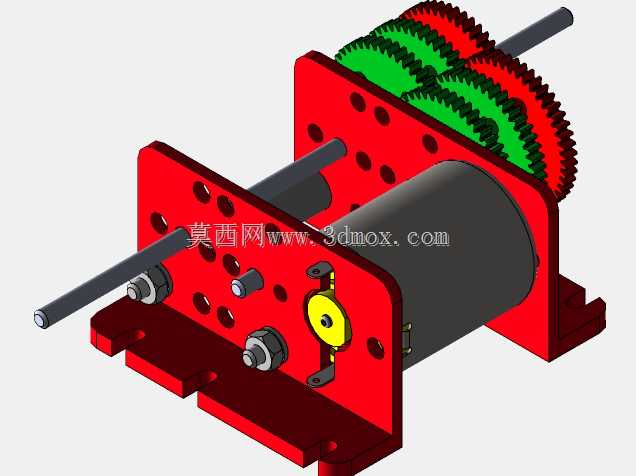

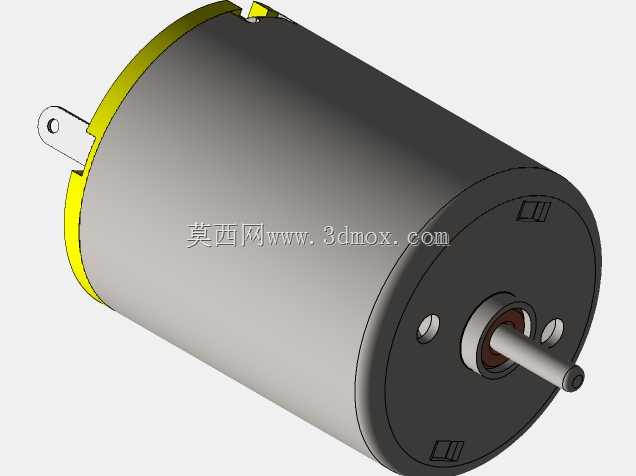

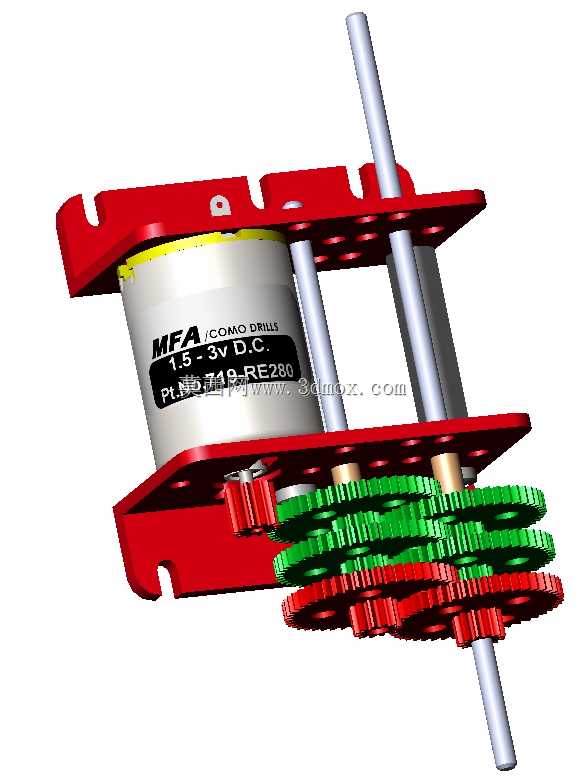

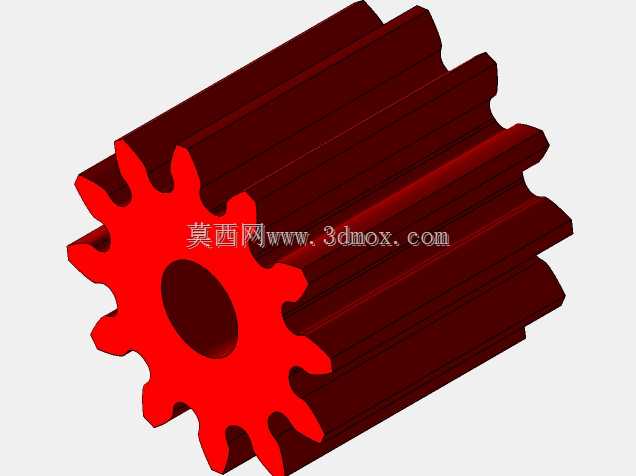

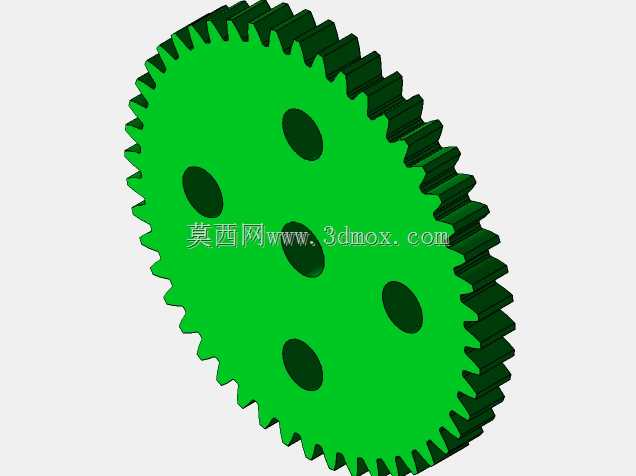

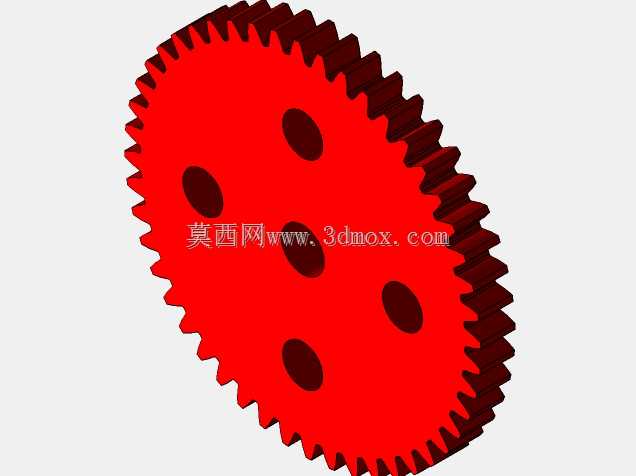

这款导管式微型减速电机，主要面向小型精密传动场景设计，可广泛应用于小型电动玩具、精密科教模型、微型自动化执行机构、小型DIY动力装置等对动力输出扭矩、安装空间有严格限制的领域，能够在低电压供电条件下提供稳定的减速增扭输出，满足小空间内的低速大扭矩传动需求。产品核心功能是通过内置的多级齿轮传动结构，将电机本体的高转速低扭矩输出，转换为低转速高扭矩的动力输出，适配导管式安装结构，可直接穿入导向轴完成装配，无需额外设计复杂的安装固定支架，大幅降低配套设备的结构设计难度。从设计思路来看，整体采用上下双层红色安装支架作为承载主体，支架预留了标准的导管穿装孔位，可适配对应直径的导向光轴实现滑动或固定安装，电机本体被稳固夹持在两层支架之间，避免运转过程中出现晃动偏移；传动部分采用红绿分色的多层直齿轮组排布，各级齿轮依次啮合实现多级减速，齿轮与轴之间设置有铜质衬套降低运转摩擦，提升传动效率与使用寿命，齿轮组的排布充分利用支架间的层间空间，在保证减速比足够的前提下尽可能压缩整体轴向与径向尺寸，适配小型设备的紧凑安装需求。外形尺寸方面，整体结构围绕微型直流电机本体设计，径向尺寸控制在小型安装空间可容纳的范围内，安装支架两端预留有固定卡槽，可直接卡入对应设备的安装位完成快速固定，导管孔位的同轴度经过精准设计，保证穿轴后齿轮组与输出轴的传动同心度，避免运转过程中出现卡滞、偏磨问题；安装边界上，两层支架的间距与齿轮组的总厚度精准匹配，不会出现齿轮轴向窜动的问题，支架外侧无突出的尖锐结构，可直接嵌入薄壁类小型设备的内部安装腔，不会与周边其他结构件产生干涉。实际使用过程中，该结构可稳定输出适配小型负载的扭矩，低电压供电即可启动运转，传动过程噪音低、运行平稳，导管式的安装结构也方便用户根据实际需求调整安装位置，适配不同的传动布局要求，对于需要紧凑动力源的小型机械结构来说，该结构的集成化设计省去了用户自行设计减速箱、安装支架的步骤，可直接作为标准动力单元集成到整体设计中，有效缩短小型机电产品的开发周期，降低结构设计的复杂度。
