精密行星减速步进电机结构设计

这款集成行星减速结构的步进传动部件，广泛应用于工业自动化生产线、数控加工设备进给轴、智能仓储分拣机构、医疗检测仪器传动模组、3D打印运动平台以及工业机器人关节驱动等场景，是需要低转速大扭矩、高精度定位传动场景的核心执行部件。在实际生产场景中，普通步进电机存在低转速扭矩不足、转动惯量匹配性差、定位精度易受负载波动影响的问题，搭配行星减速结构后，可通过固定减速比放大电机输出扭矩，同时降低负载端的转动惯量反射，提升整套传动系统的运行稳定性与定位精度，避免电机在低速重载工况下出现失步、抖动等问题。

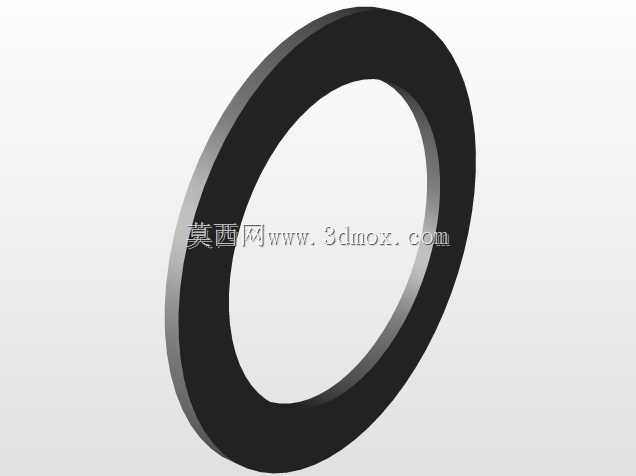

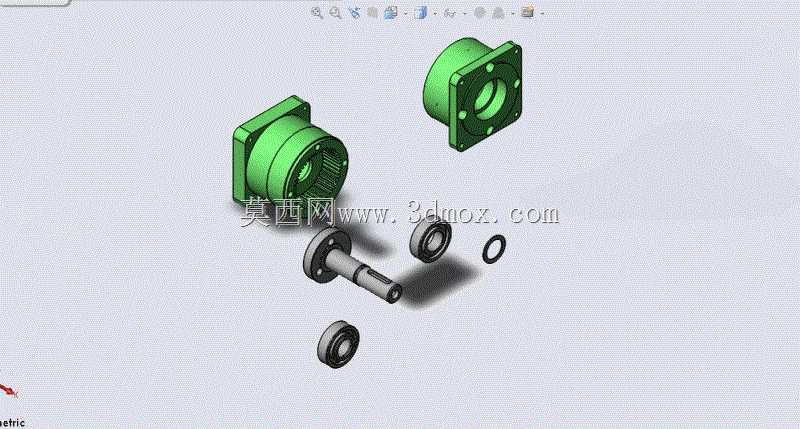

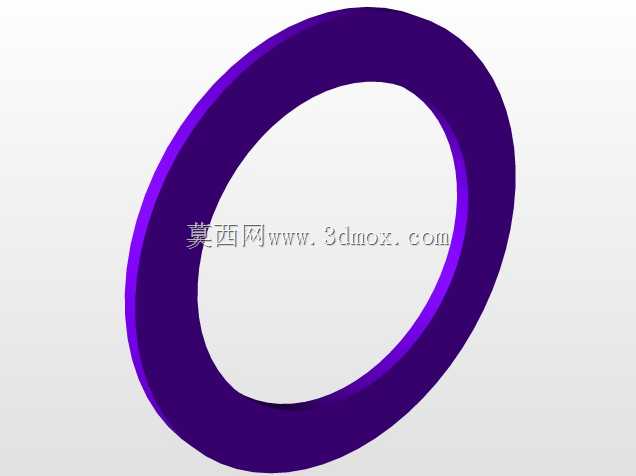

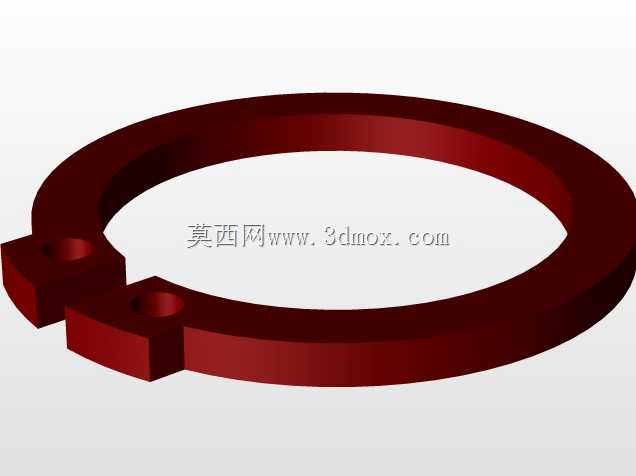

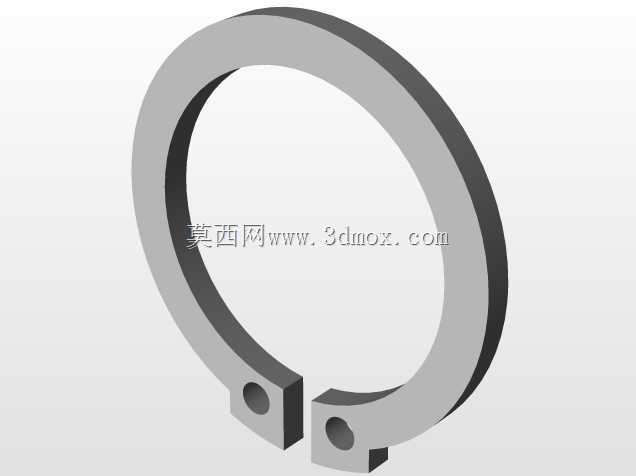

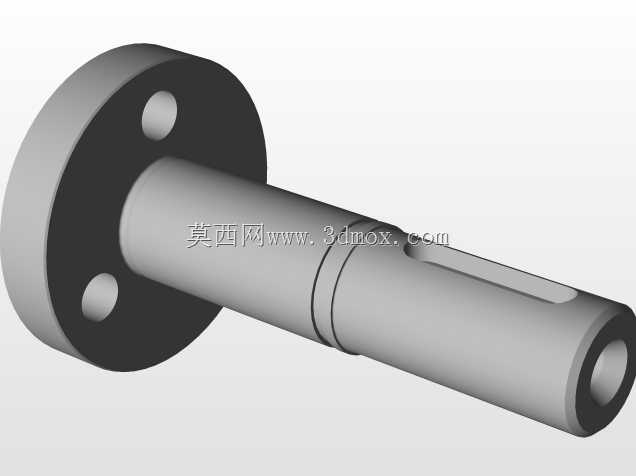

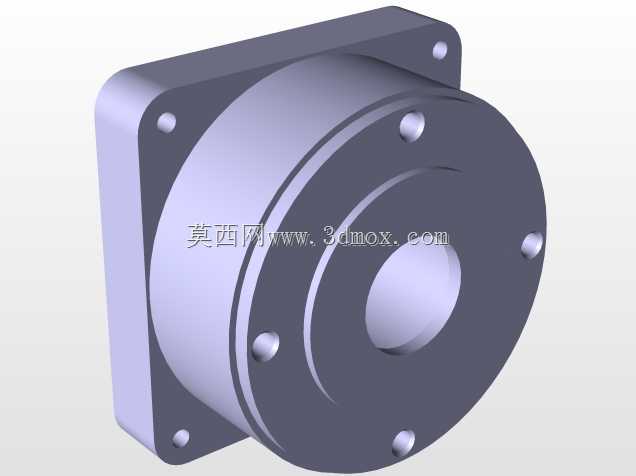

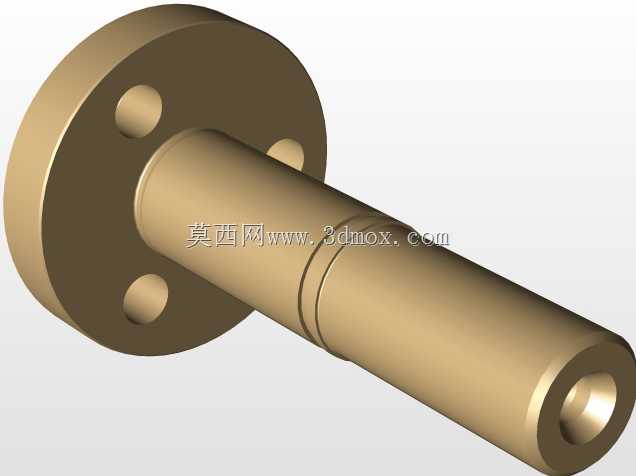

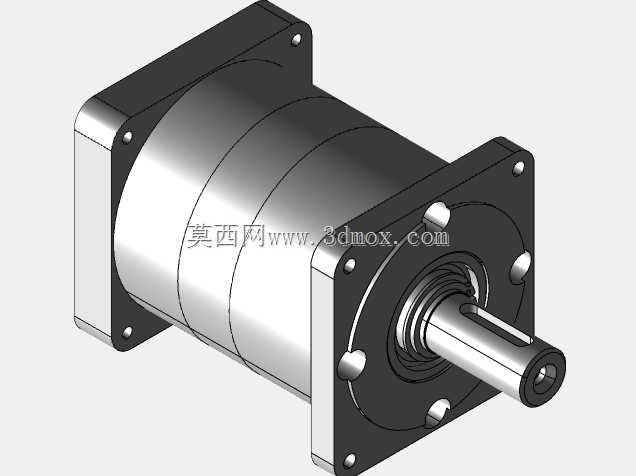

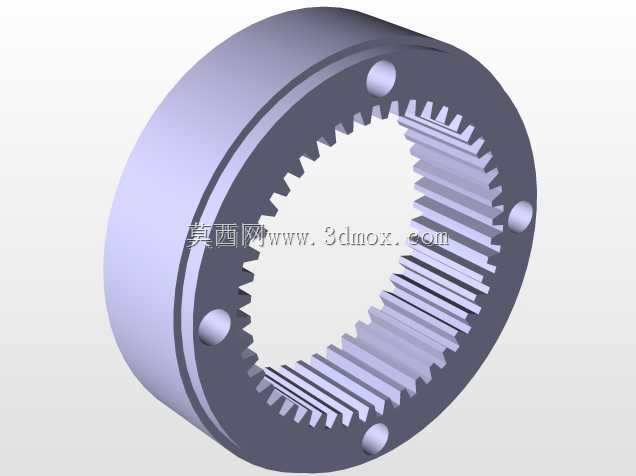

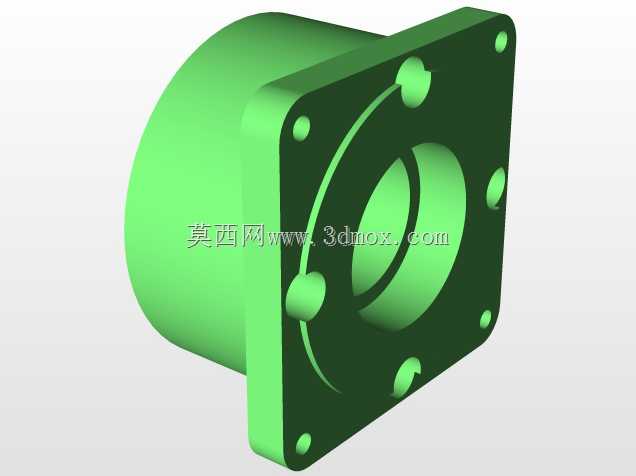

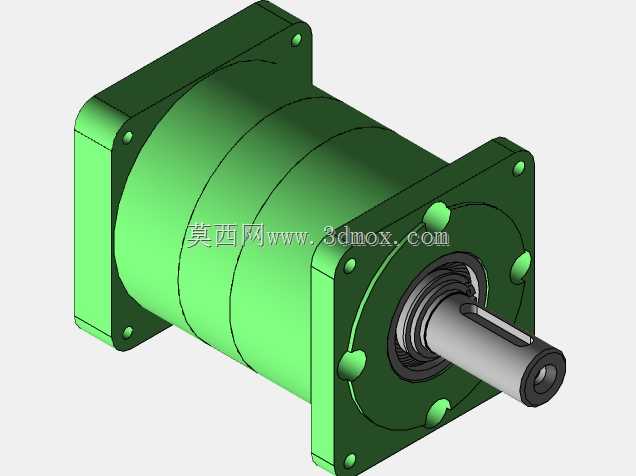

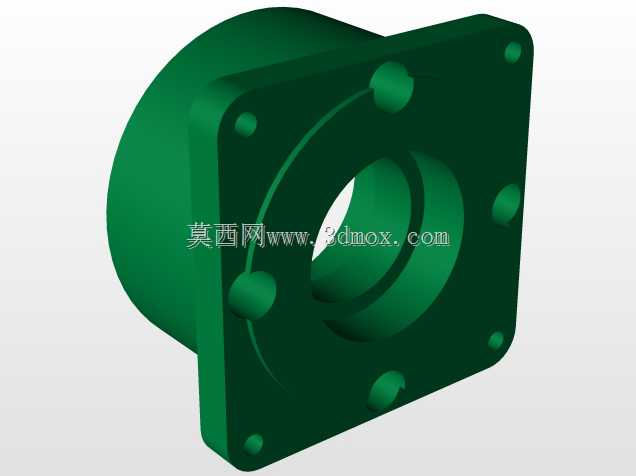

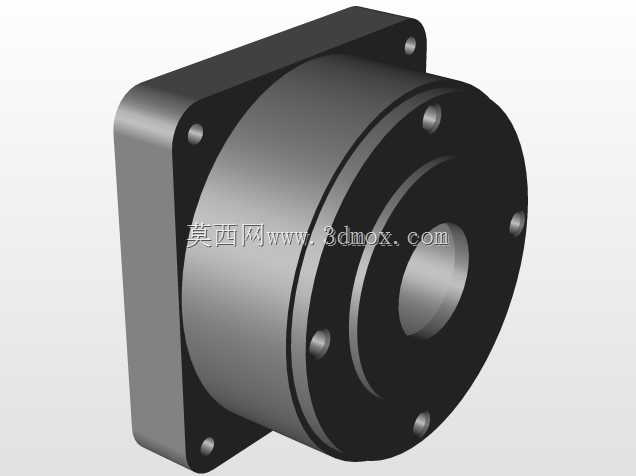

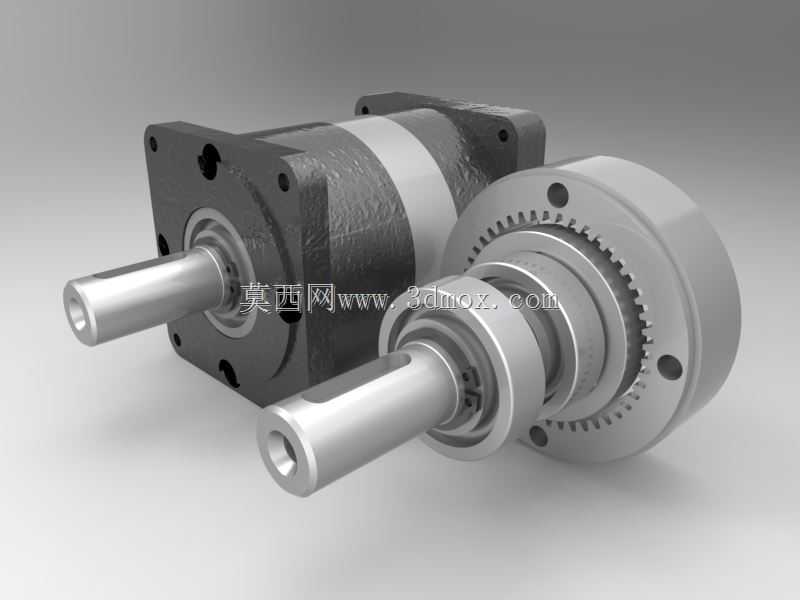

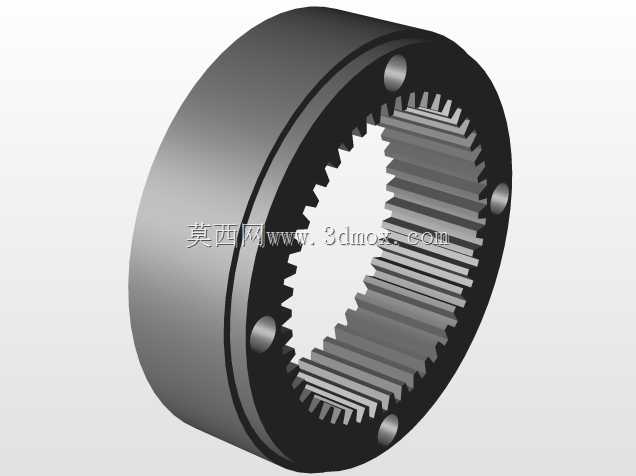

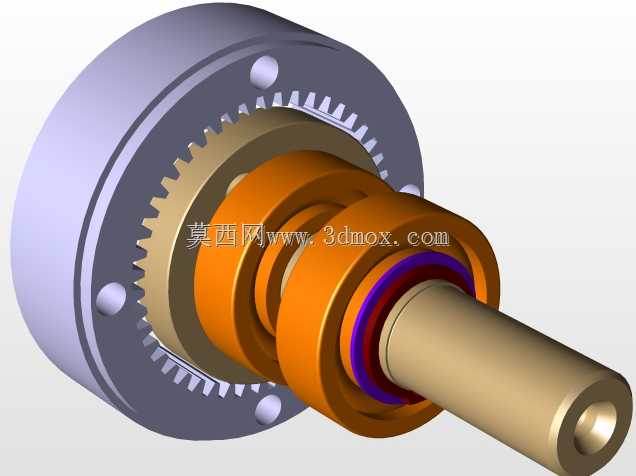

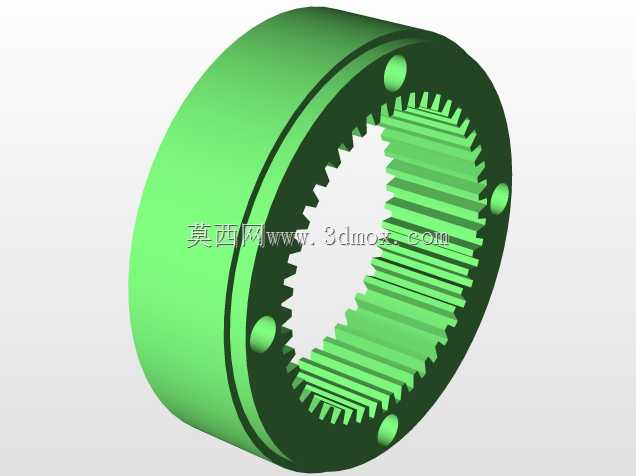

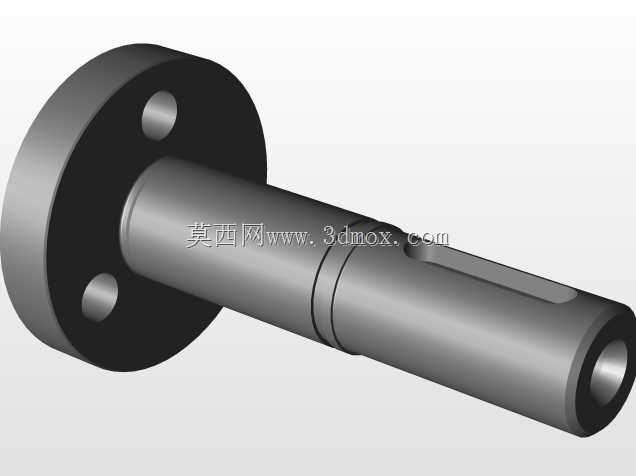

从产品功能特性来看，该传动单元采用同轴式布局设计，输入轴与输出轴保持同轴线排布，能够大幅缩减安装占用的空间体积，适配紧凑安装空间的设备设计需求。内部采用多级行星齿轮啮合传动结构，太阳轮与行星轮、内齿圈之间采用高精度齿形配合，传动背隙控制在极小范围内，正反转切换时的空程误差极低，可满足高精度点位控制、连续轨迹运动的使用要求。外壳采用方形法兰安装结构与圆形法兰输出的组合形式，方形安装法兰预留标准化的安装螺孔，能够直接与市面主流规格的设备安装面板适配，无需额外设计转接板件；输出轴采用标准圆柱轴带键槽结构，可通过键连接、联轴器抱紧等多种方式与负载端连接，传递扭矩时不会出现打滑松脱问题。

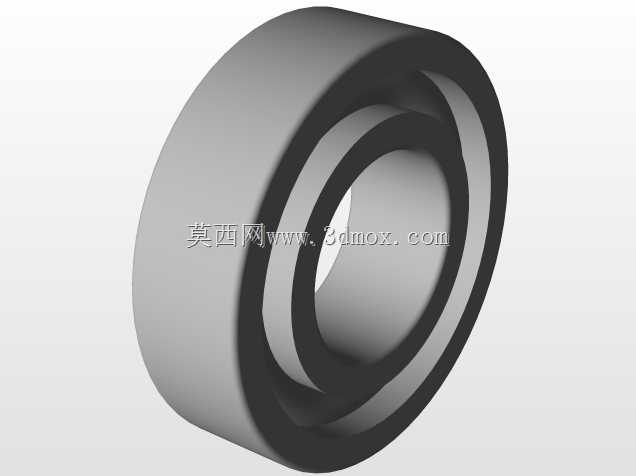

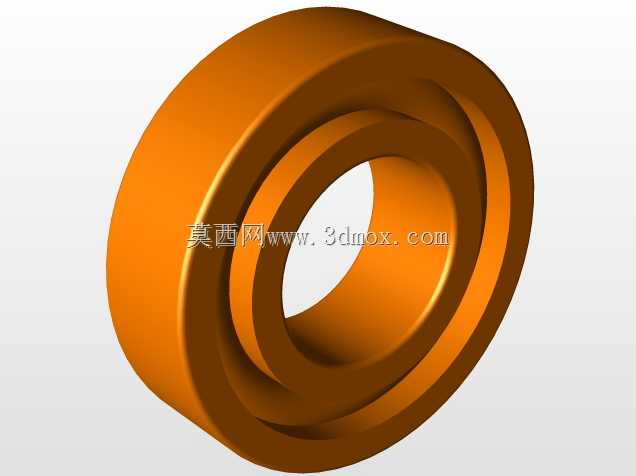

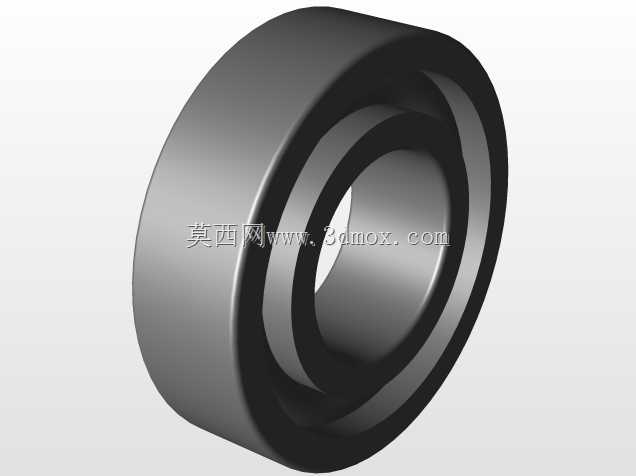

在设计思路上，这款产品优先考虑了传动效率与结构刚性的平衡，内部行星架采用一体化刚性结构设计，能够承受较大的径向与轴向负载，适配带径向受力的传动场景，比如皮带轮传动、齿轮齿条传动等工况。齿轮部分采用等强度齿形设计，在保证齿面接触强度、齿根弯曲强度的前提下，尽可能缩减齿轮组的轴向尺寸，让整体结构更加紧凑。两端支撑轴承采用配对角接触轴承配置，可同时承受径向力与双向轴向力，在高速运转或重载冲击工况下依然能保持转轴的回转精度，延长部件的使用寿命。

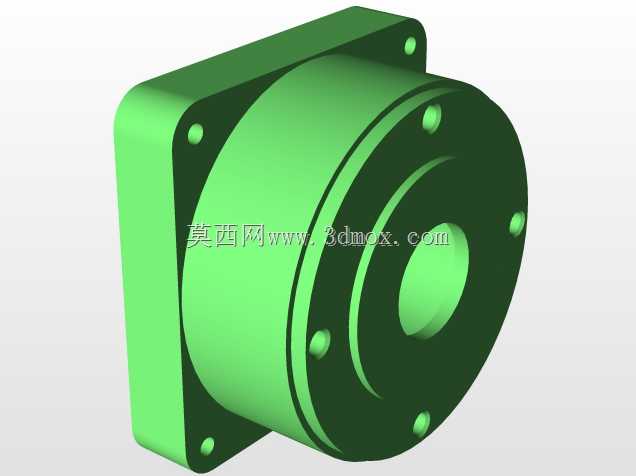

从安装边界来看，方形安装法兰的边长尺寸适配行业通用的安装孔距标准，输出轴的轴径、轴伸长度均遵循通用传动部件的尺寸规范，设备设计人员在进行整机布局时，可直接套用对应的安装尺寸预留安装空间，无需进行复杂的定制化结构修改。输入端与步进电机本体的连接采用定位止口加螺丝锁紧的结构，能够保证电机轴与减速单元输入轴的同轴度，避免装配不同轴带来的运转噪音、轴承异常磨损等问题。整体结构的外形轮廓无突出的异形结构，在设备内部安装时不会与周边的走线、其他结构件产生干涉，能够适配多种安装姿态，不管是水平安装、垂直安装还是侧装，都能保证内部润滑结构的有效性与传动的平稳性。
