剖视结构双作用液压缸精密设计

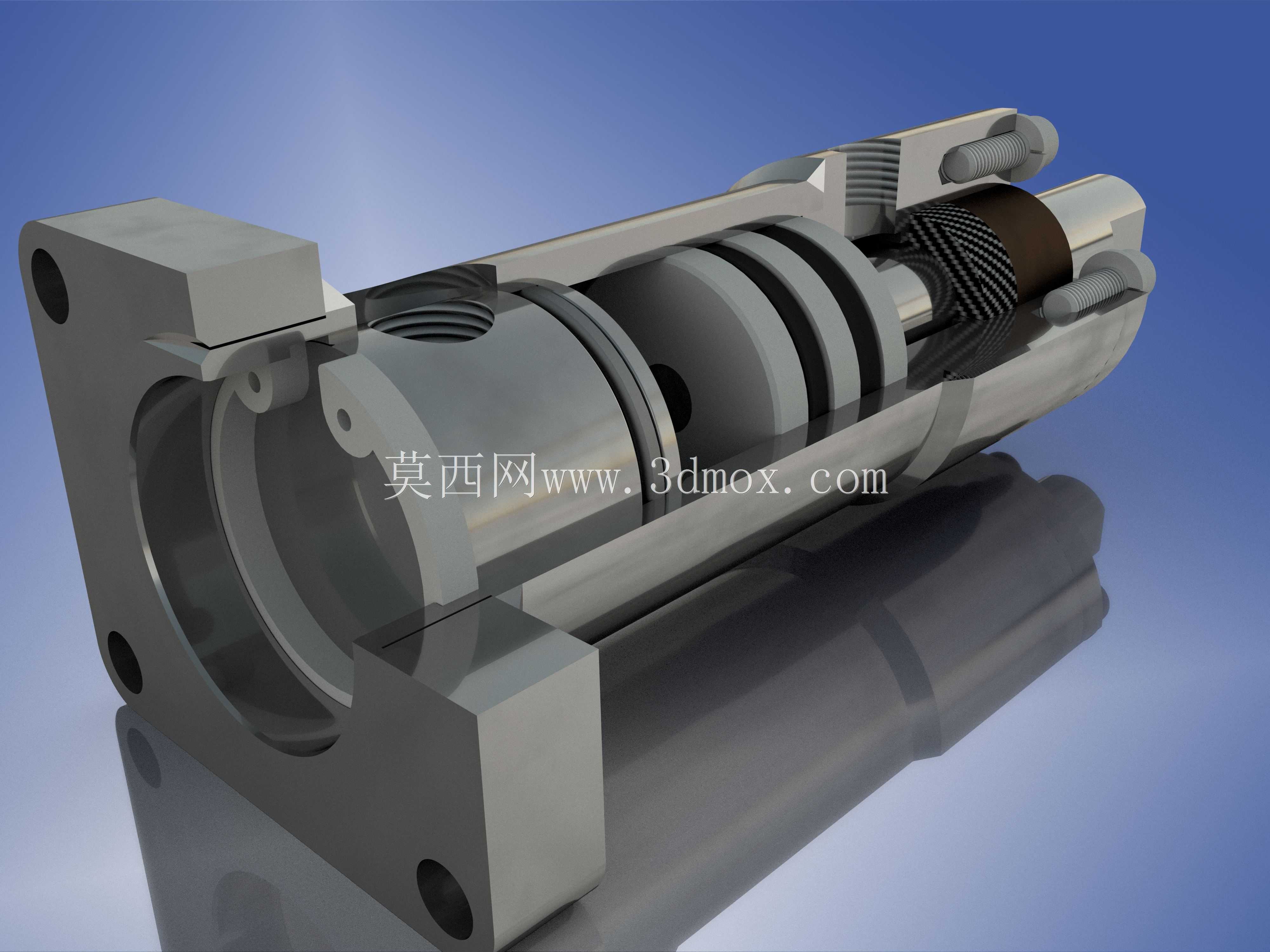

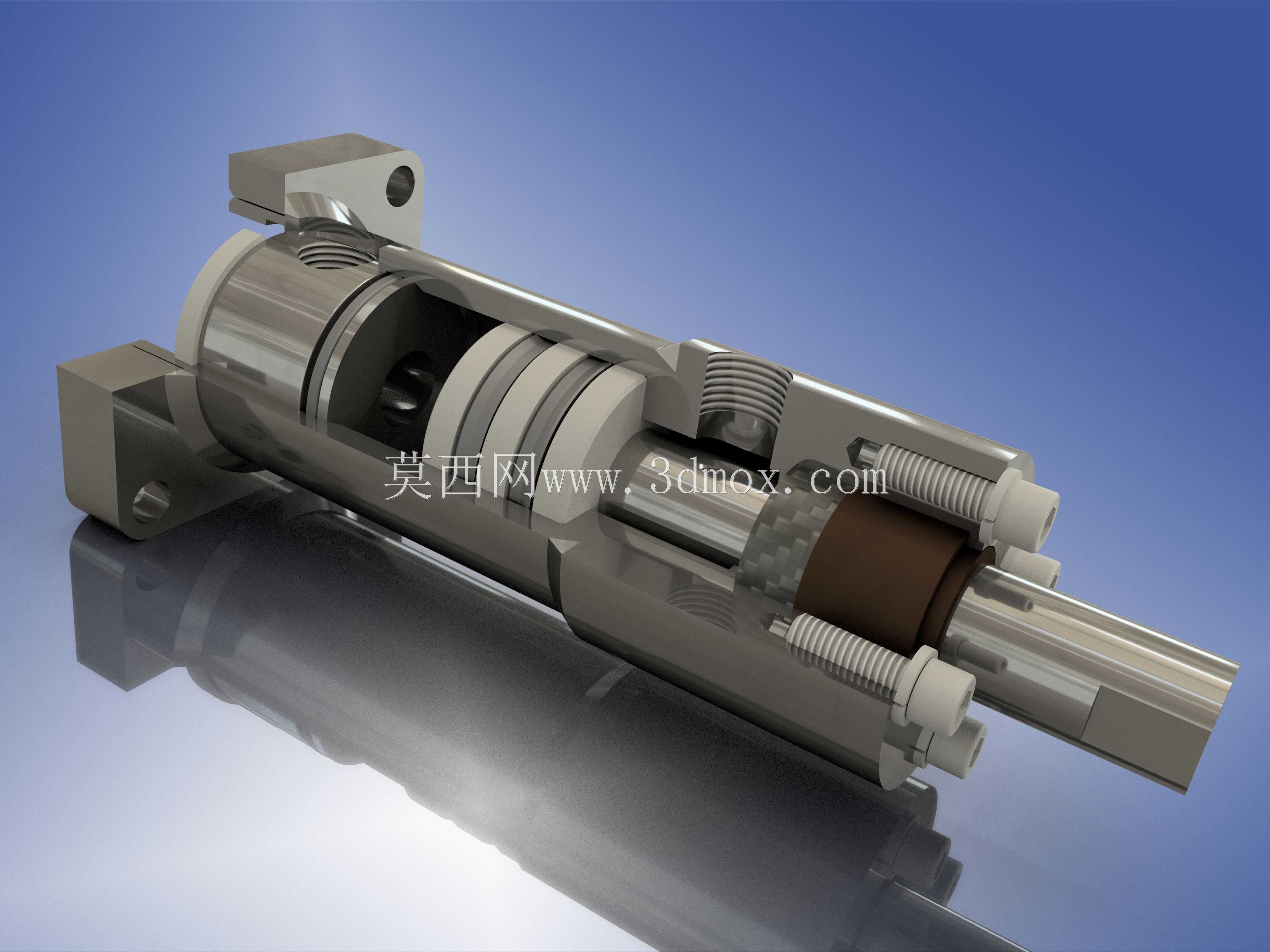

这款采用剖视展示结构的液压缸，是液压传动系统中核心的直线执行元件，广泛应用于工程机械举升机构、机床进给驱动、冶金设备压装工位、工程车辆转向助力系统、自动化生产线推拉工位等场景，能够将液压油的压力能稳定转换为往复直线运动的机械能，为各类负载提供可控的推拉力输出，适配中高压液压系统的工况使用需求。从结构设计来看，该款为双作用单活塞杆式液压缸，缸体采用高强度合金钢材加工成型，内壁做高精度珩磨处理，表面粗糙度控制在极低范围，能够有效降低活塞往复运动的摩擦阻力，同时减少密封件的异常磨损，延长元件整体使用寿命。活塞部位采用多道组合密封结构，搭配导向环与耐磨环设计，既可以隔绝无杆腔与有杆腔的液压油窜流，保证两腔的压力建立效率，又能承受活塞运动过程中的径向偏载，避免活塞与缸体内壁出现硬接触刮擦。活塞杆表面做镀硬铬抛光处理，具备优异的防锈耐磨性能，外露端搭配防尘圈与杆用密封件，能够阻挡外界粉尘、碎屑进入缸体内部，防止液压油被污染引发的系统故障。两端的安装支座采用铰接式结构设计，预留了标准销轴安装孔位，能够适配不同安装空间的铰接固定需求，允许工作过程中存在小幅度的角度摆动，抵消安装误差带来的附加应力。设计过程中充分考虑了安装边界的兼容性，缸体外部的油口采用标准公制螺纹连接，方便与液压管路快速对接，端盖与缸体采用螺纹加锁紧螺钉的固定方式，既保证了连接强度，又便于后期拆解维护更换密封件。整体结构紧凑，径向尺寸控制合理，能够在狭小的安装空间内完成布置，输出推力与行程的匹配度经过优化，在额定压力下可以稳定输出足额的推拉力，运行过程中动作平稳，低速爬行风险低，可适配频繁换向的工作工况，密封系统的耐温耐压范围覆盖常规工业液压系统的工作区间，能够在不同环境温度的作业场景下保持稳定的密封性能，避免出现液压油外泄漏的问题，兼顾了传动效率与使用可靠性。
