双耳环铰接式液压油缸结构设计

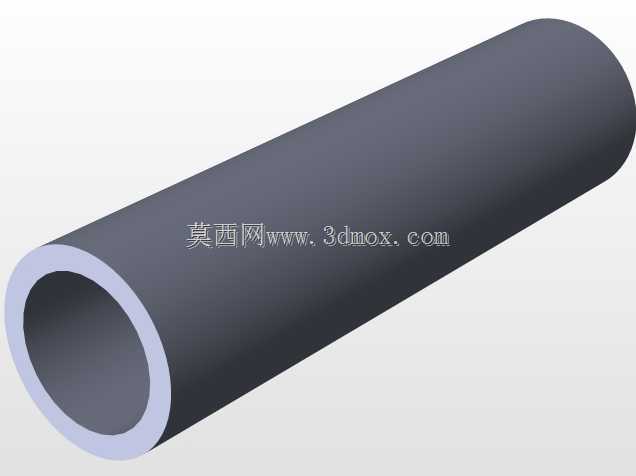

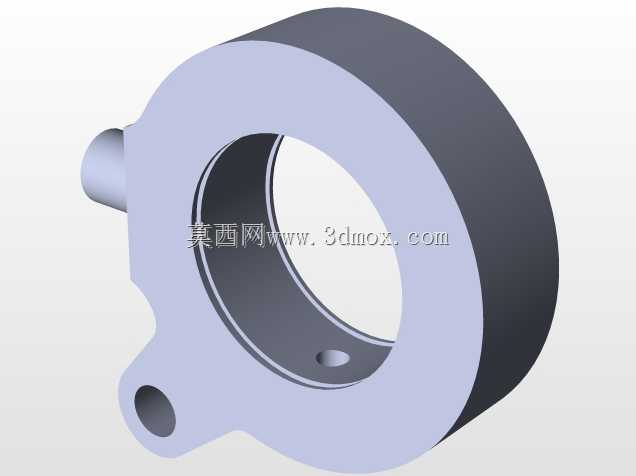

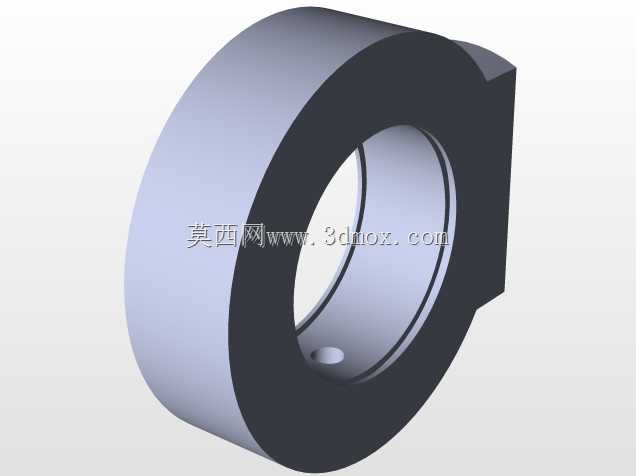

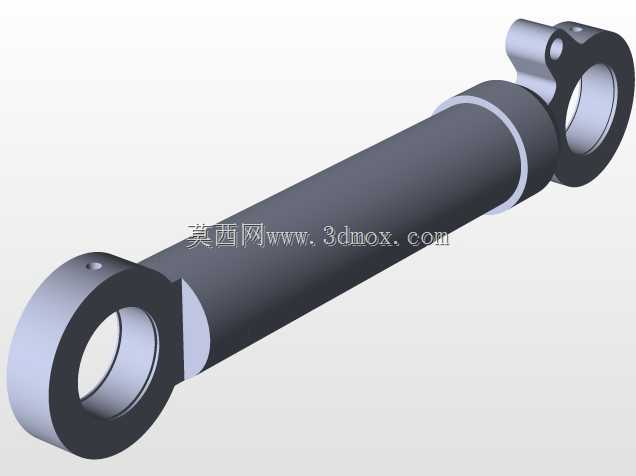

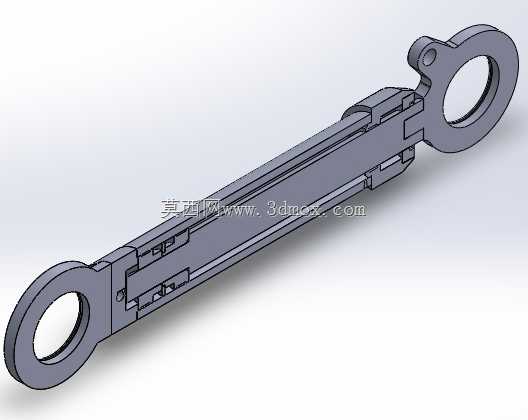

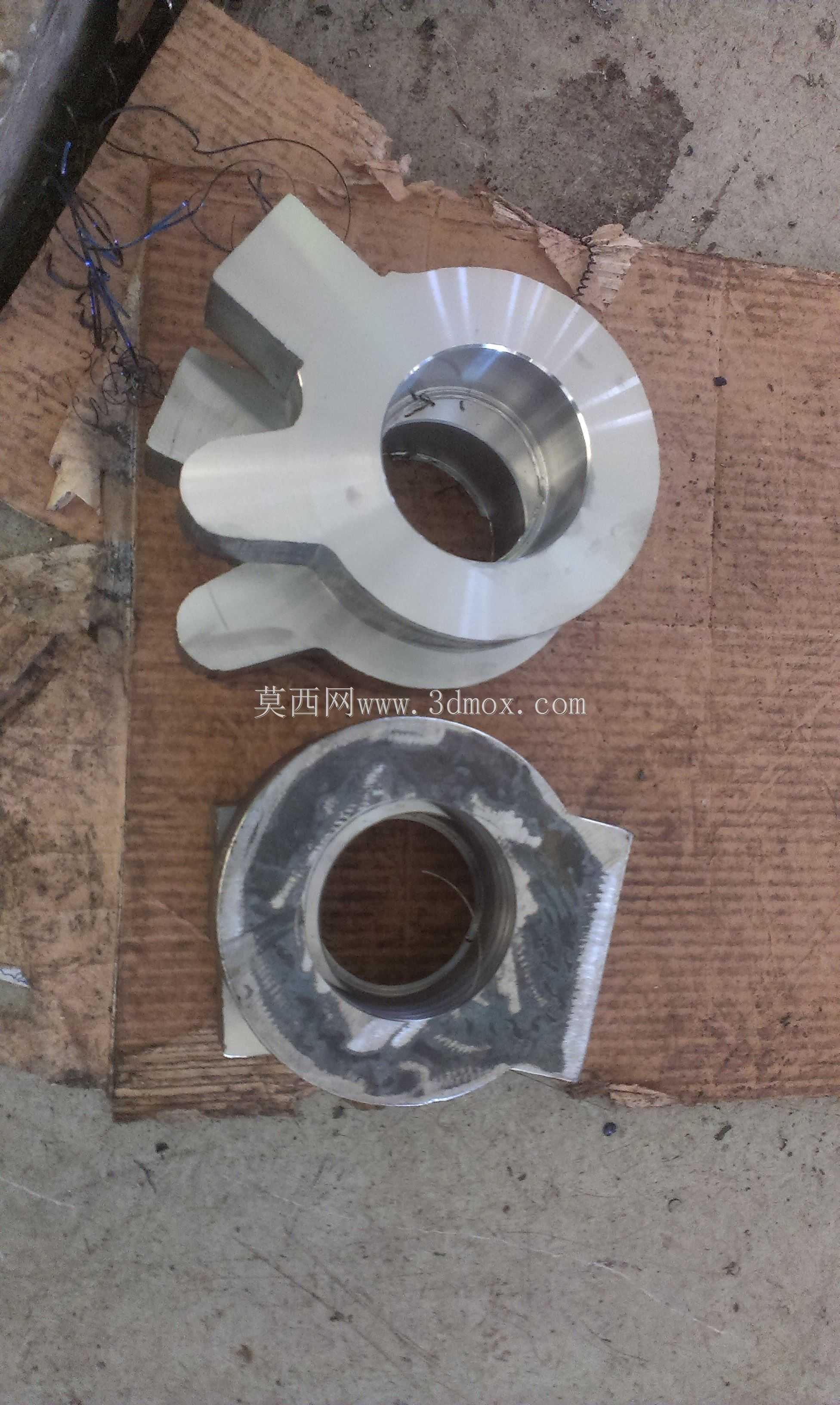

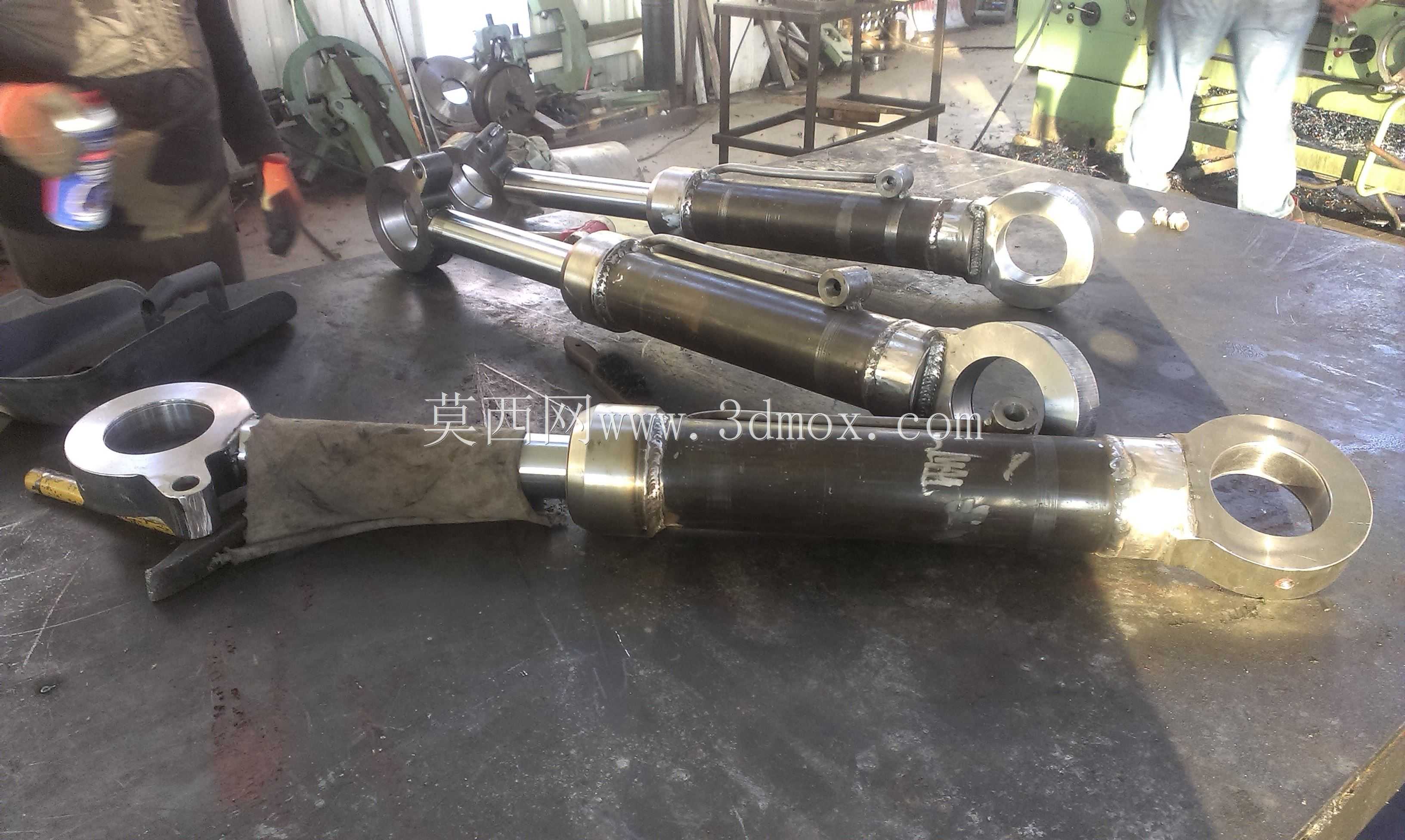

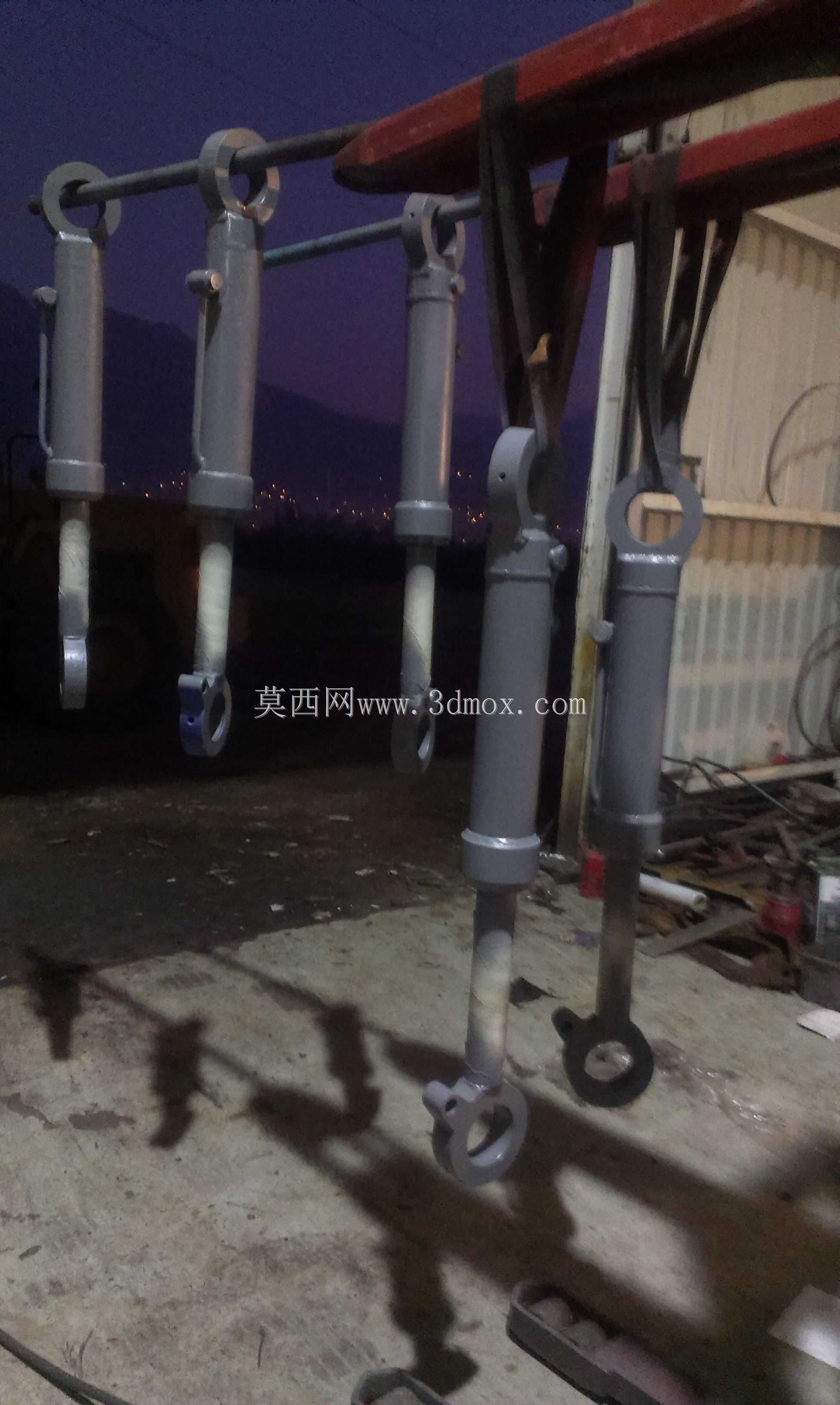

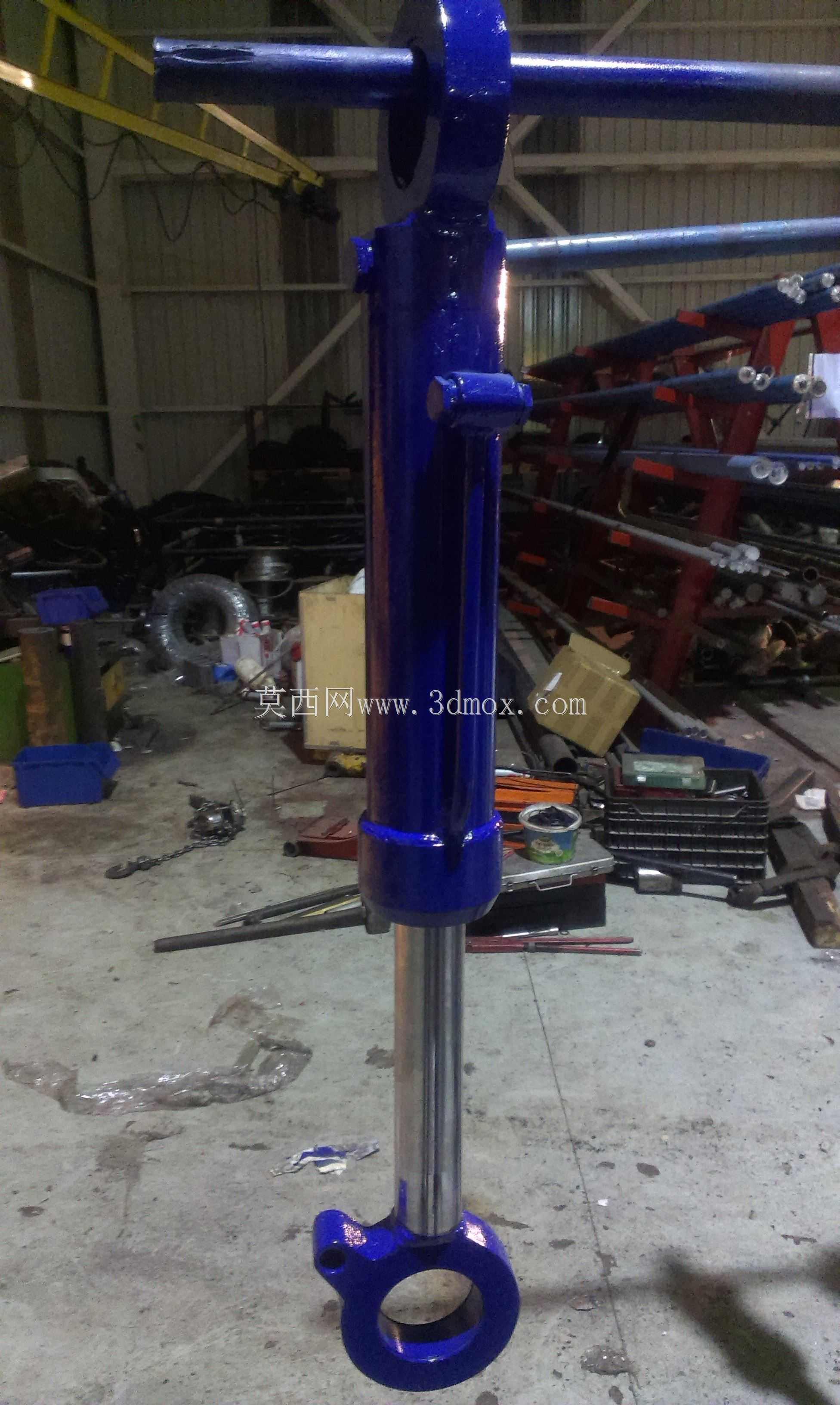

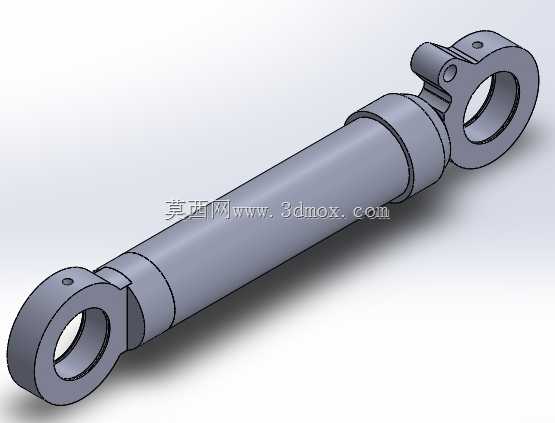

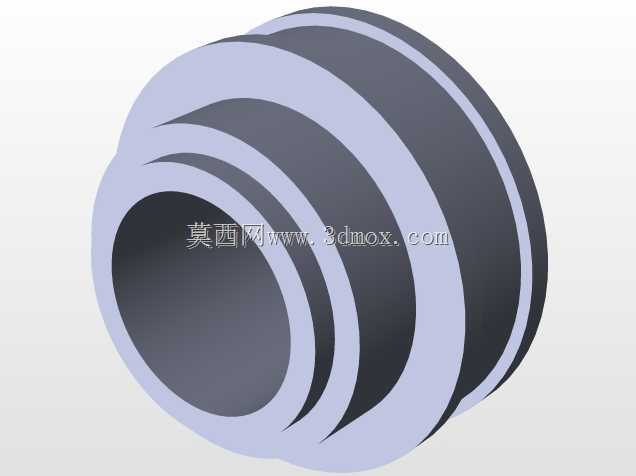

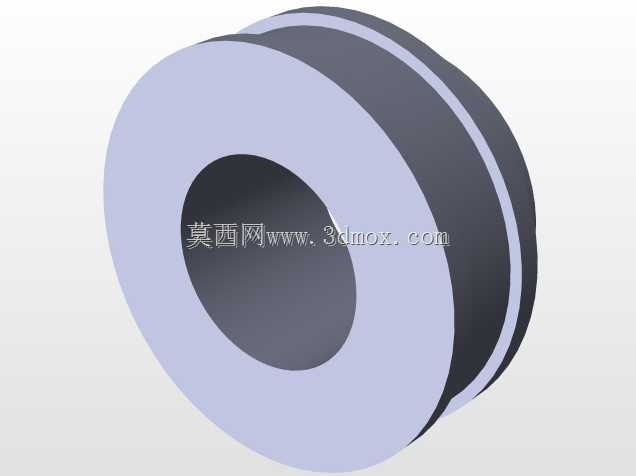

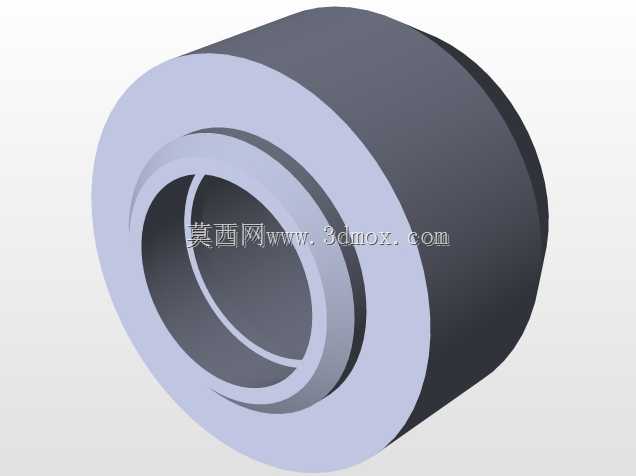

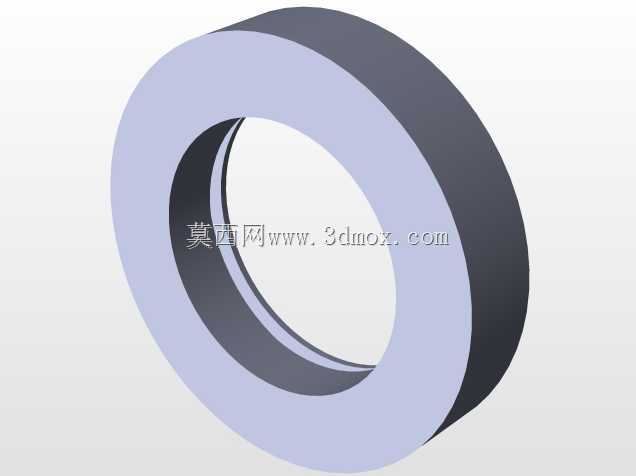

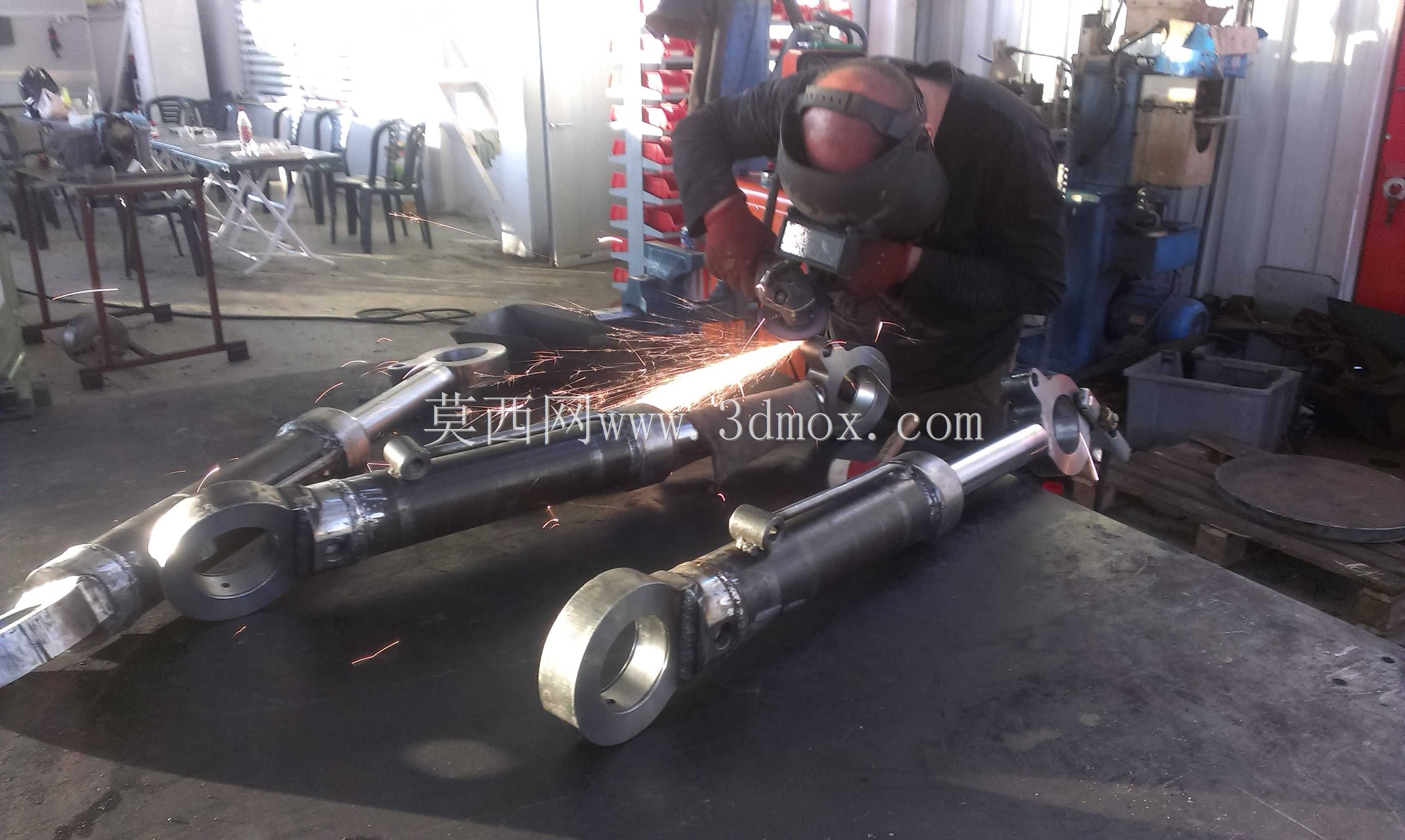

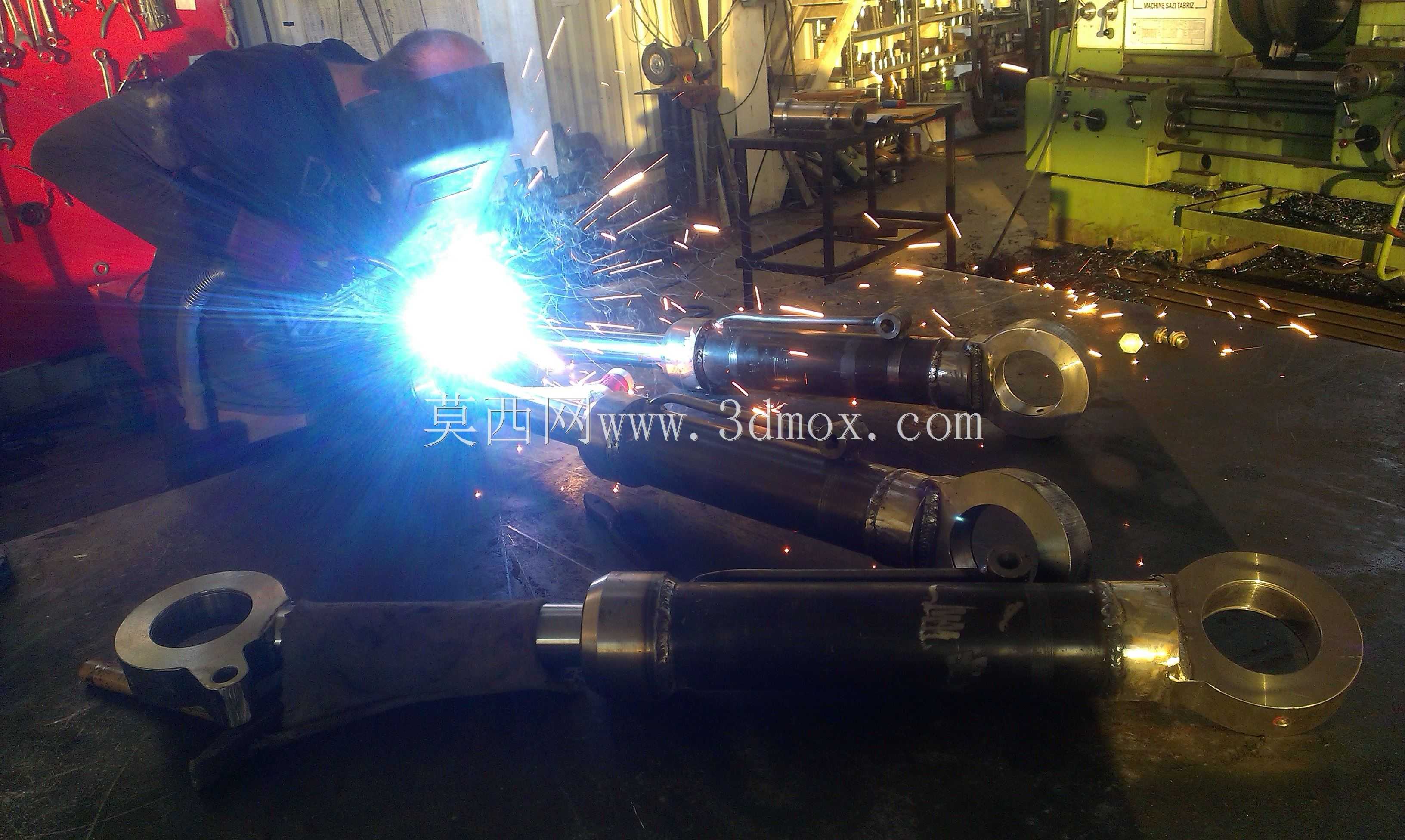

这款双耳环铰接式液压油缸，是液压传动系统中核心的直线执行部件，广泛应用于工程机械举升机构、环卫车辆厢体启闭、农机具姿态调整、工业设备工装夹紧、物流设备升降驱动等需要直线往复推拉动作的场景，能够将液压系统的压力能平稳转化为机械动能，带动负载完成指定行程的直线运动。该油缸采用缸径80mm、行程300mm的参数设计，两端均配置一体式锻造耳环铰接结构，安装时可通过销轴分别与设备机架、执行负载端铰接，这种铰接安装方式能够自动补偿安装过程中存在的微小角度偏差，避免油缸运行过程中因别劲产生的侧向载荷，大幅降低活塞杆弯曲、密封件偏磨的故障概率，适配存在小幅摆动角度的传动场景。缸体采用高强度无缝钢管精加工而成，内壁经过滚压处理形成致密的硬化层，表面粗糙度控制在合理区间，既能够减少活塞往复运动的摩擦阻力，也能提升密封件的使用寿命，降低内泄漏风险。活塞杆选用中碳合金钢材质，表面经过淬火+镀硬铬处理，硬度高、耐磨性能优异，能够抵御常规工况下的粉尘、水汽侵蚀，避免活塞杆锈蚀刮伤密封件。两端耳环内预留有标准轴承安装位，可配套自润滑轴套使用，减少铰接部位的转动磨损，降低日常维护频次。设计过程中充分考虑了安装边界的适配性，整体结构紧凑，缸体外径、耳环中心距、销轴孔径均匹配常规80缸径油缸的通用安装尺寸，可直接替换同规格的常规油缸产品，无需对设备原有安装位进行二次改造。油路接口采用标准公制螺纹设计，可直接对接常规液压管路，进出油口分布在缸筒两端对应位置，管路排布顺畅无干涉。密封系统采用多道组合密封结构，分别配置活塞杆防尘圈、轴用密封圈、活塞双向密封圈、导向支撑环，既能够阻挡外界粉尘、杂质进入油缸内部，也能可靠阻隔高低压腔的液压油互通，保证油缸在额定工作压力下运行平稳无爬行，启停无冲击，能够适配中低压液压系统的连续作业需求，在额定行程范围内可实现任意位置的可靠锁止，满足不同工况下的负载保持要求。
