带缓冲垫五吨行程三百毫米液压缸结构

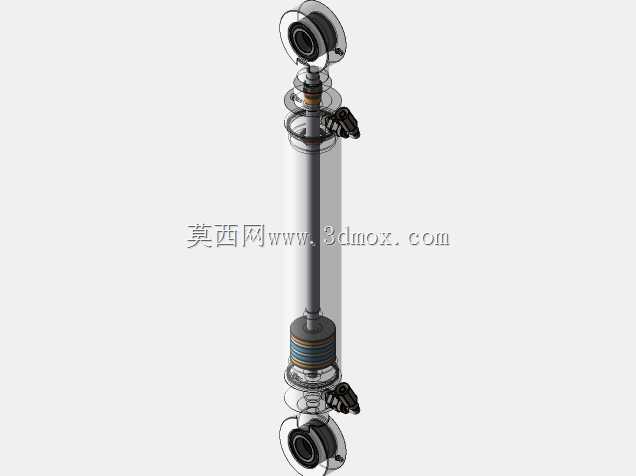

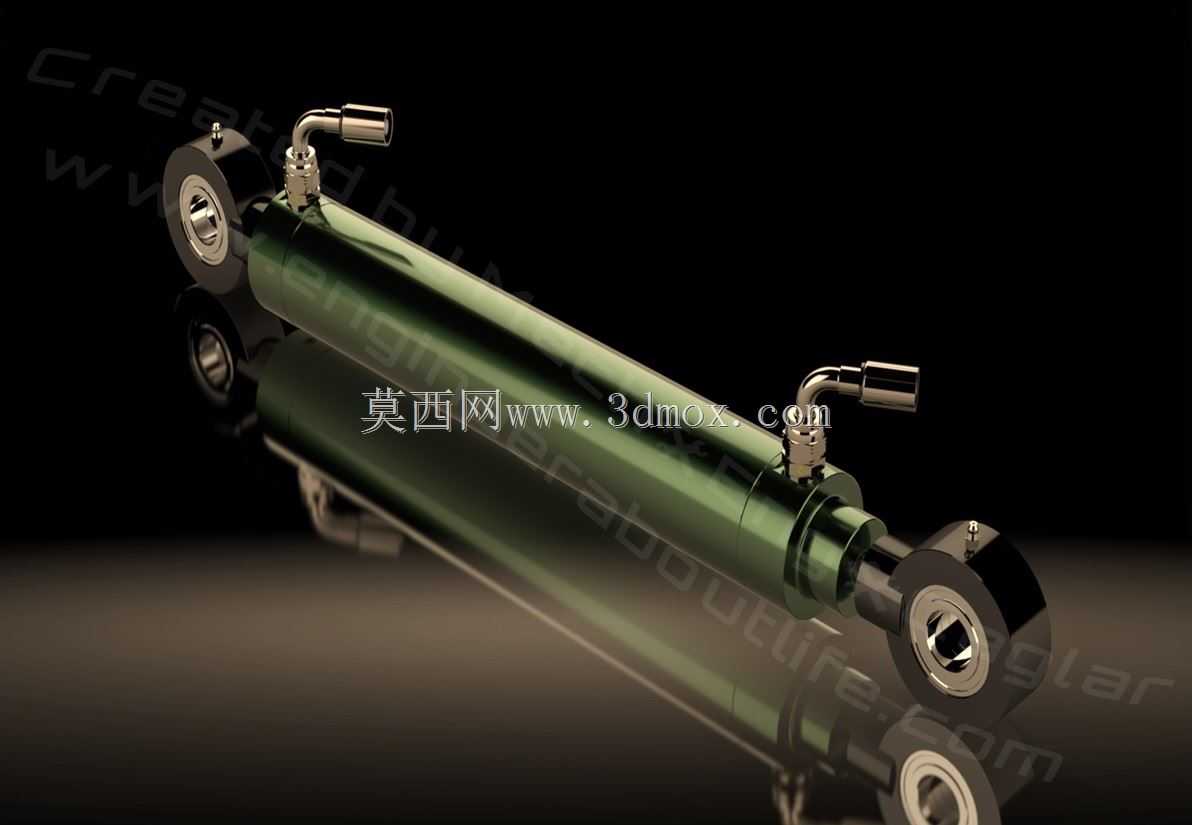

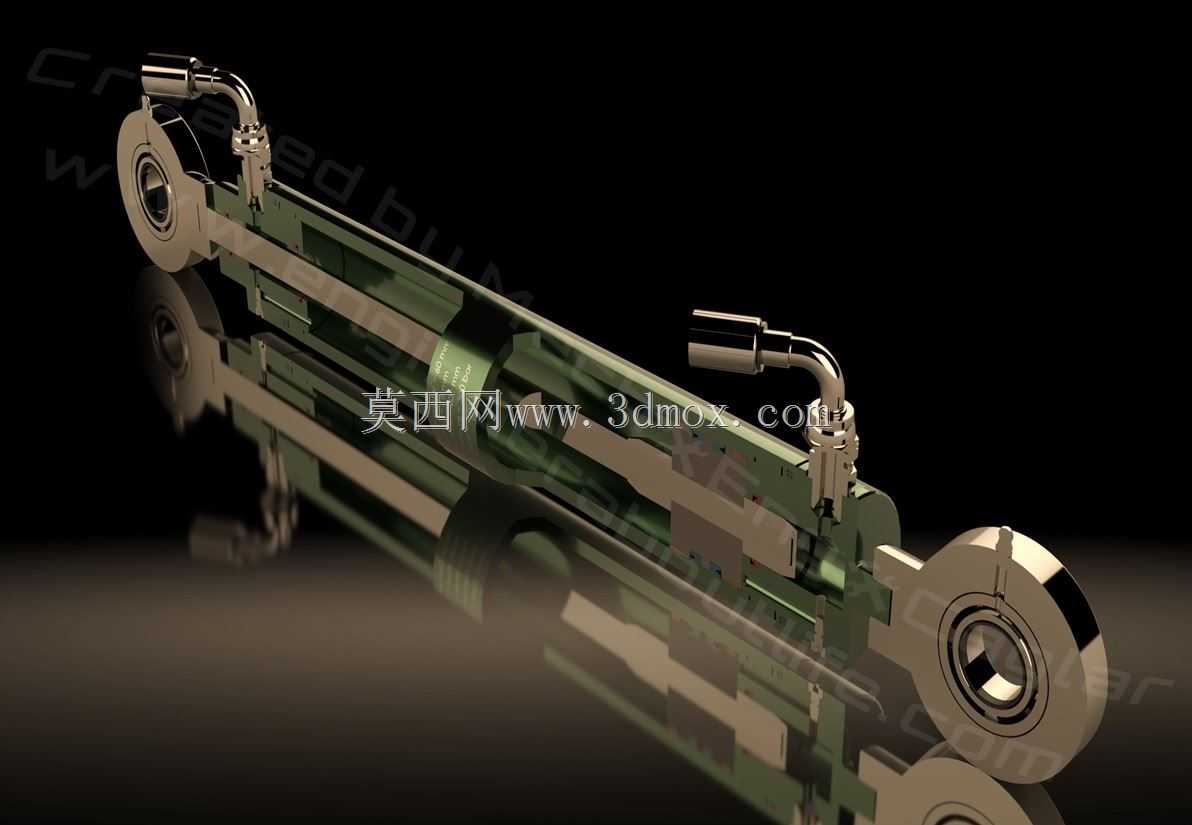

这款带缓冲结构的液压缸，主要面向中低载荷直线往复驱动场景设计，常见于小型工装夹具压紧、物流设备举升、轻型自动化生产线工位推送、小型工程机具的动作执行环节，能够在三百毫米的额定行程内，稳定输出五吨级的推拉力，满足多数中小型设备的直线动力需求。在实际生产场景中，这类液压缸常被安装在空间受限的设备机架内部，相比同载荷等级的气缸，它的输出力密度更高，运行平稳性更强，不需要搭配大口径气源管路就能实现稳定的重载驱动，尤其适合车间气源压力波动较大、需要持续保持压紧力的作业工位。产品在进出油口位置采用了标准铰接式管接头设计，安装时可以根据管路走向灵活调整接头角度，避免管路弯折造成的通油阻力上升，缸筒两端的安装耳环采用了带自润滑衬套的铰接结构，能够补偿安装过程中少量的同轴度误差，减少运行过程中活塞杆受到的侧向弯矩，延长密封件的使用寿命。设计阶段重点考虑了行程末端的冲击问题，在活塞两端集成了缓冲垫结构，当活塞运行到接近缸盖、缸底的位置时，缓冲垫会先行封闭主通油通道，让缸内残留的油液通过细小的节流缝隙缓慢排出，实现平滑减速，避免活塞硬碰撞缸体产生噪音和结构损伤，这一设计也让该液压缸可以适配更高的往复运行频率，减少设备停机维护的频次。外形方面，缸筒采用高精度冷拔无缝管加工，内壁粗糙度控制在合理区间，配合活塞上的组合密封件，能够长期保持稳定的内泄控制水平，整体径向尺寸紧凑，两端耳环的安装孔位同轴度经过校准，安装时只需要保证两端铰接点的连线与活塞杆运动方向平行，就可以顺利完成装配，不需要额外加工复杂的安装基准面。活塞杆表面经过硬化处理，耐磨性能优异，能够在多粉尘、少量切削液飞溅的车间环境下长期工作，不会轻易出现表面划伤导致的漏油问题，缸体外部的金属部件都做了防锈处理，兼顾了室内设备和户外小型机具的使用需求。
